Fali és oszlopkonzol AW 15 FT
Rend. szám 6420664 | EAN-kód 4012196207138
- Termékleírás
-

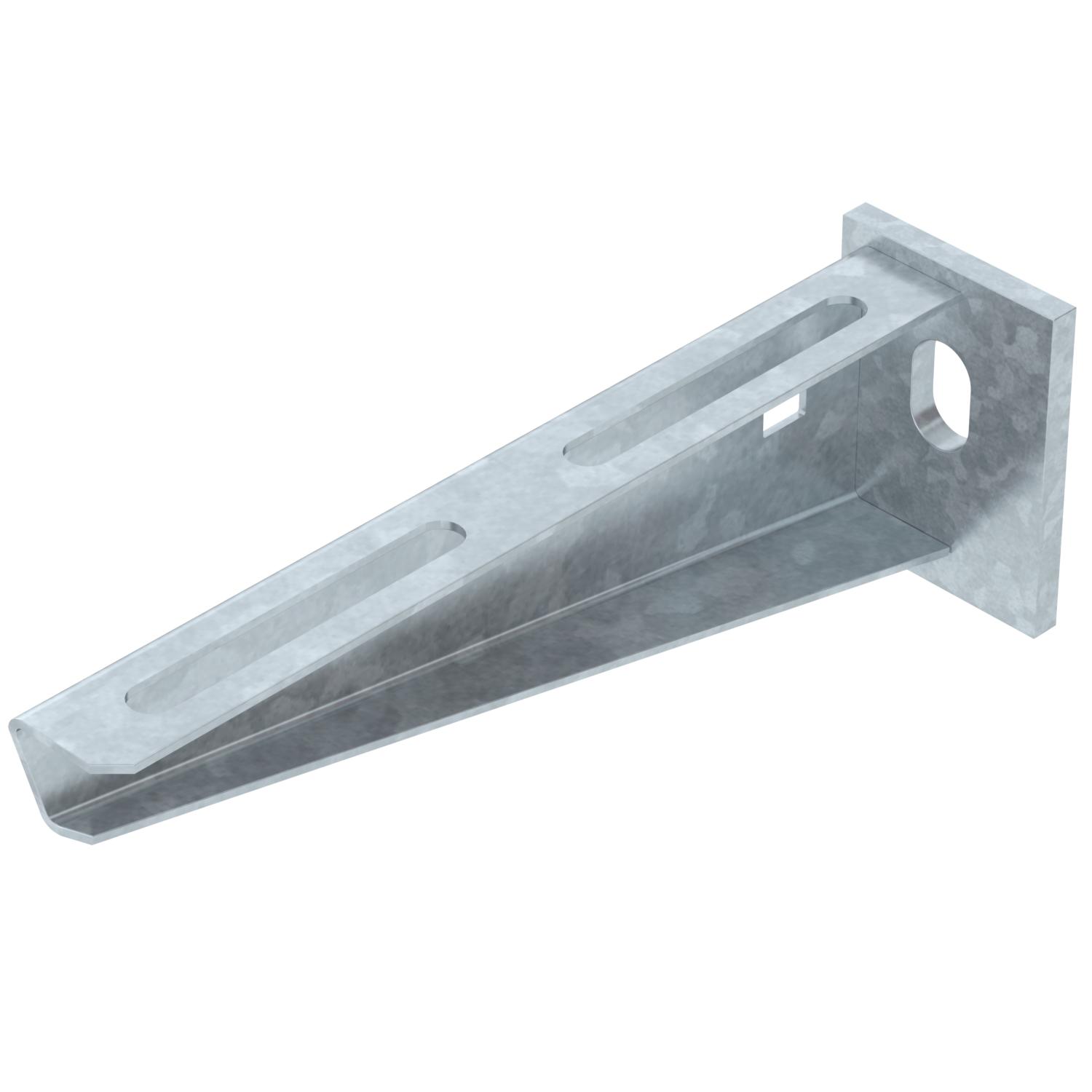

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

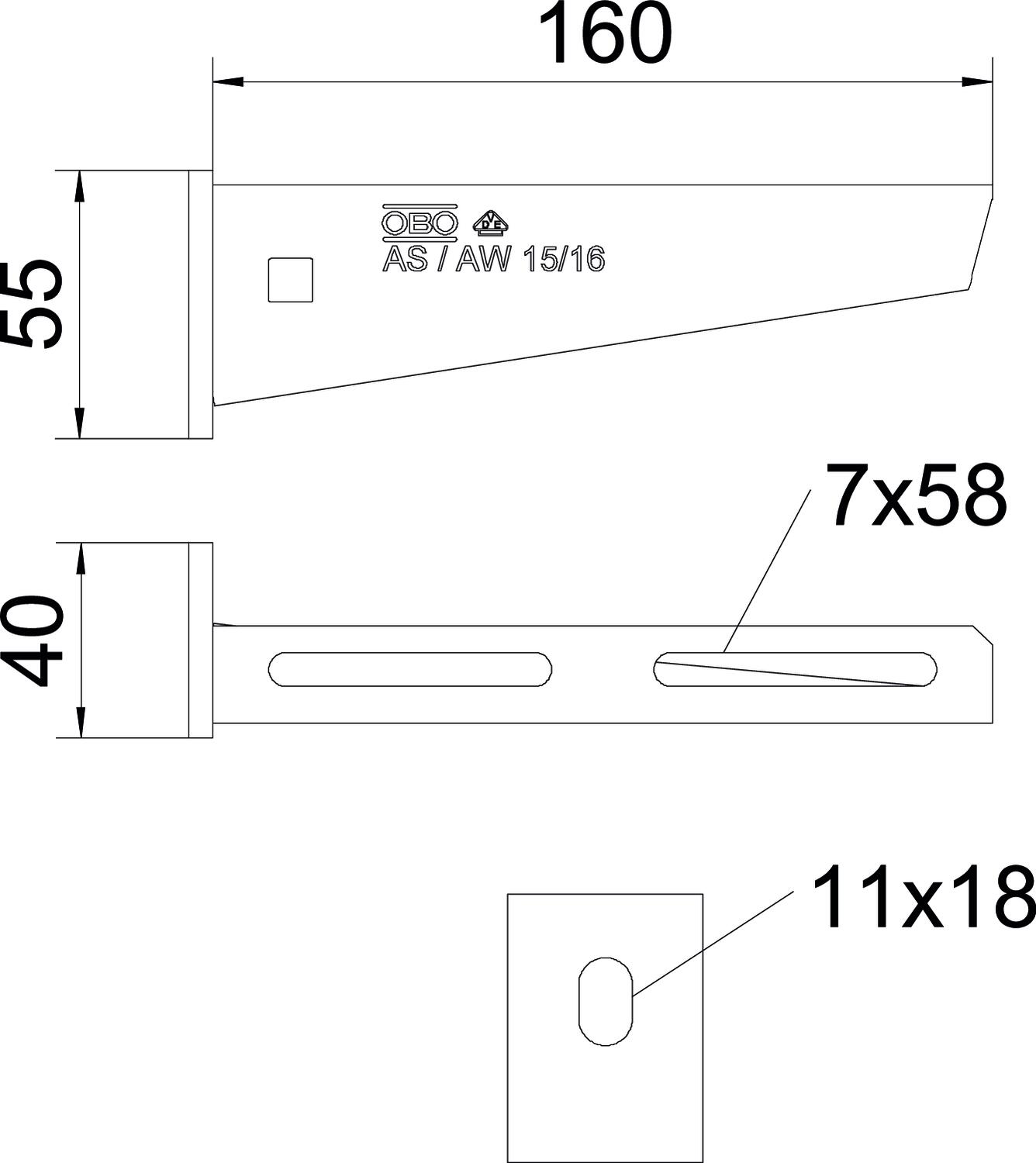

Méretek
A méret 40 mm Anyag acél B méret 160 mm EPD-cikk igen F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 55 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 2,17 in Magasság 55 mm Maß W 160 mm Méret B160mm Rozsdamentes acél, maratott nem szélesség 6 in szélesség 160 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – igen Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
