Csatornaegység, vakfedeles, bepattintható, 40-240 mm magas 2400 | 200 | 40 | 240 | 3

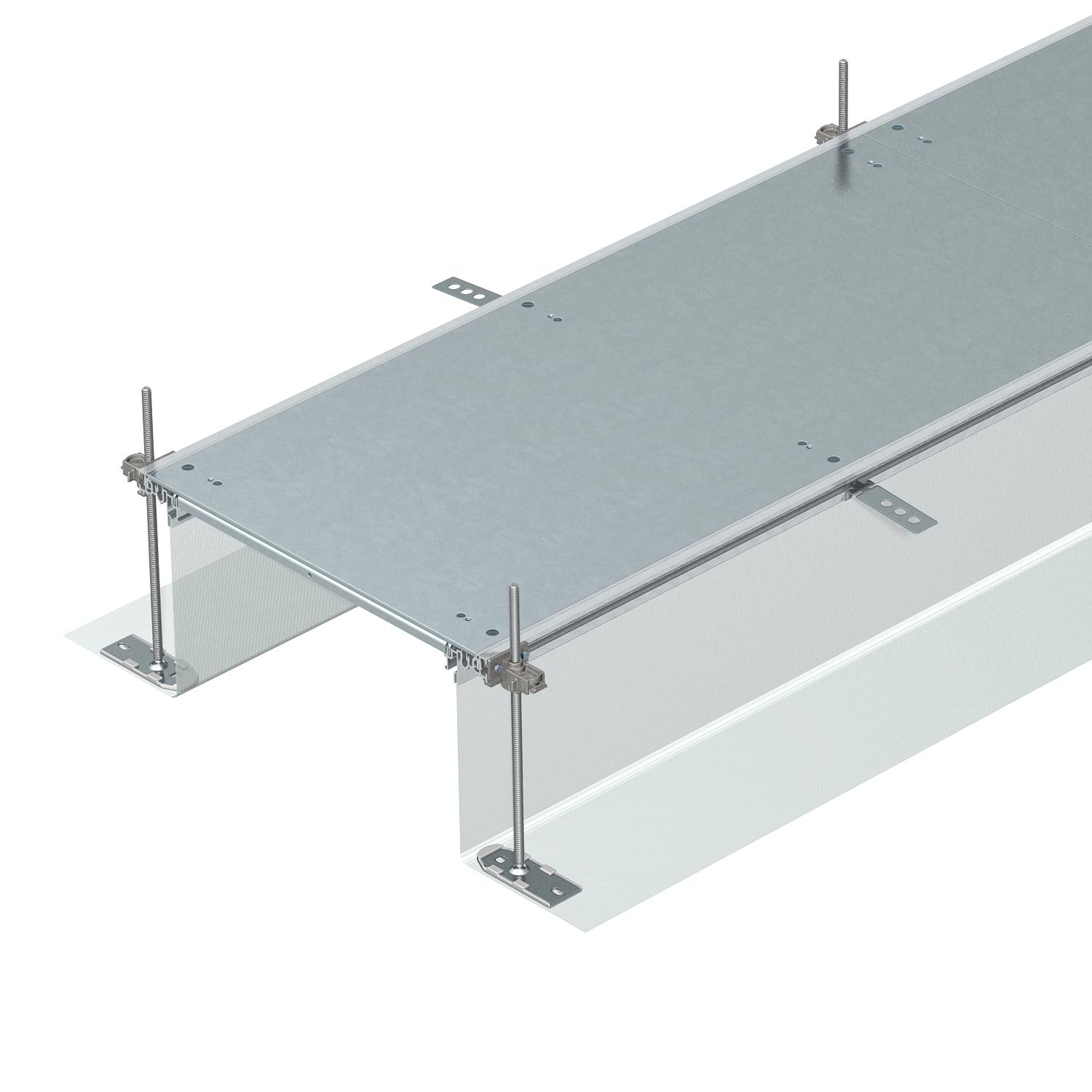

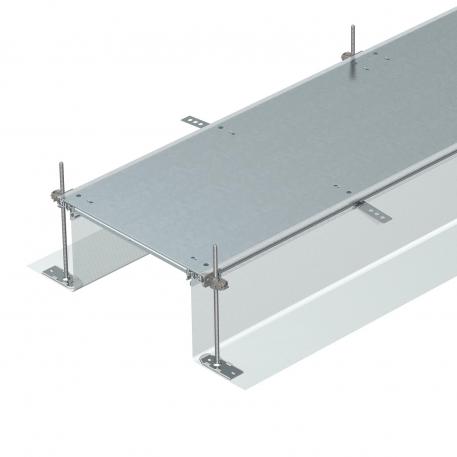

Csatornaegység, vakfedeles, bepattintható, 40-240 mm magas

Rend. szám 7424060 | EAN-kód 4012195243229

Rend. szám / Típus

hossz	2400 mm

szélesség

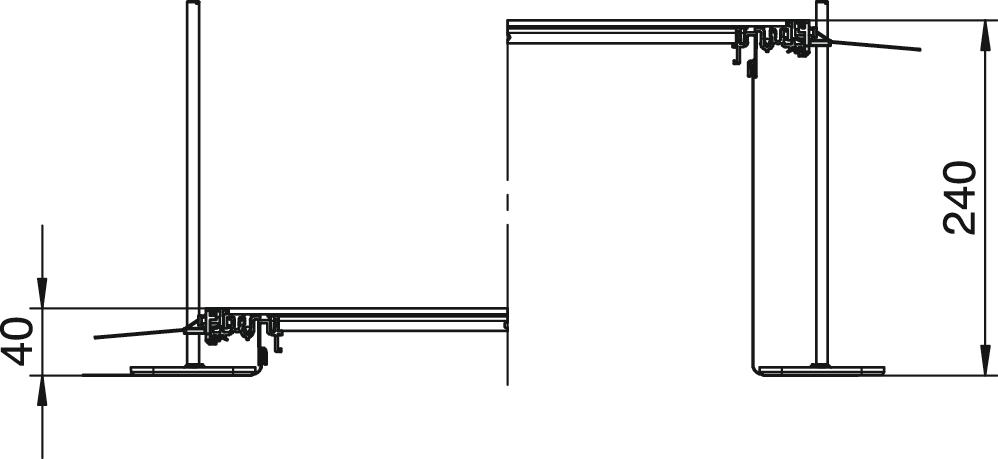

Csatornamagasság min.	40 mm

Csatornamagasság max.	240 mm

Burkolatok	3

Termékleírás

Termékleírás

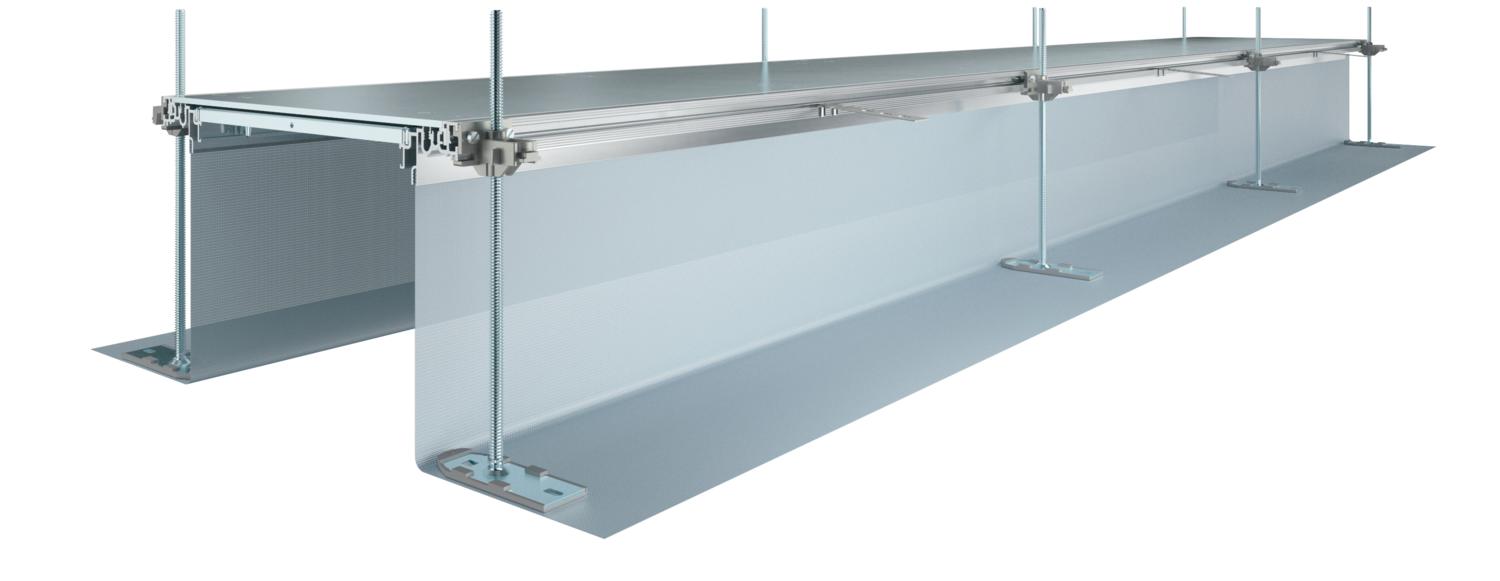

Szerelésre kész csatornaegység a vezetékrendezéshez, részei: 3 db önreteszelő vakfedél, két oldalprofil fém szitaszövetből készült rászerelt rugalmas oldalfallal, 4 mm-es padlóburkolat-támprofilok. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 db esztrich-dübel és 3 db fedél alátámasztás (200, 300 és 400 mm névleges csatornaszélességnél) vagy 6 db fedélillesztő-alátámasztás (500 és 600 mm névleges csatornaszélességnél). Az 500 és 600 mm-es fedélillesztő-alátámasztásokhoz feltétlenül szükséges szintezőegységek (vegye figyelembe a szintezési magasságot) nem képezik a csomagolási egység részét, külön meg kell rendelni őket. A csatornafedelek 400 mm névleges szélességig bepattintható rugóval vannak előszerelve.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	igen
Burkolatok	3
Csatlakozónyílással	nem
Csatornamagasság max.	240 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	nem
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen
Méret	2400x200x240
Minimális esztrich-magasság	40
Padlóápolás	nedves
Potenciálkiegyenlítéssel	nem
szélesség	200 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	igen
Szintezési tartomány max.	240 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m
OKA-G30040240R	2400 mm	300 mm	40 mm	240 mm	3	7424062	m	2,4 m
OKA-G40040240R	2400 mm	400 mm	40 mm	240 mm	3	7424064	m	2,4 m
OKA-G50040240R	2400 mm	500 mm	40 mm	240 mm	3	7424066	m	2,4 m
OKA-G60040240R	2400 mm	600 mm	40 mm	240 mm	3	7424068	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-240 mm magas	OKA-G20040240FBL	7423960	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-240 mm magas	OKA-G20040240FBR	7423980	Darab	1 Darab
Csatorna végzáróelem, 40-240 mm magas	OKA-G20040240ES	7424300	Darab	1 Darab
Beépítőegység GES4-hez, 40-240 mm magas	OKA-G A 40240 4	7424340	Darab	1 Darab
Beépítőegység GES6-hoz, 40-240 mm magas	OKA-G A 40240 6	7424342	Darab	1 Darab
Beépítőegység GES9-hez, 40-240 mm magas	OKA-G A 40240 9	7424344	Darab	1 Darab
Beépítőegység GESR9-hez, 40-240 mm magas	OKA-G A 40240R9	7424346	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm	NE DSU2 6050	7424842	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm	NE DSU2 10075	7424844	Darab	3 Darab
Szintezőegység fedél alátámasztáshoz, 170-245 mm magas	NE DSU2 17075	7424846	Darab	3 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
Válaszfal, 135 FS	TSG 135 FS	6062132	m	3 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
