Csatornaegység, vakfedeles, bepattintható, 40-140 mm magas 2400 | 200 | 40 | 140 | 3

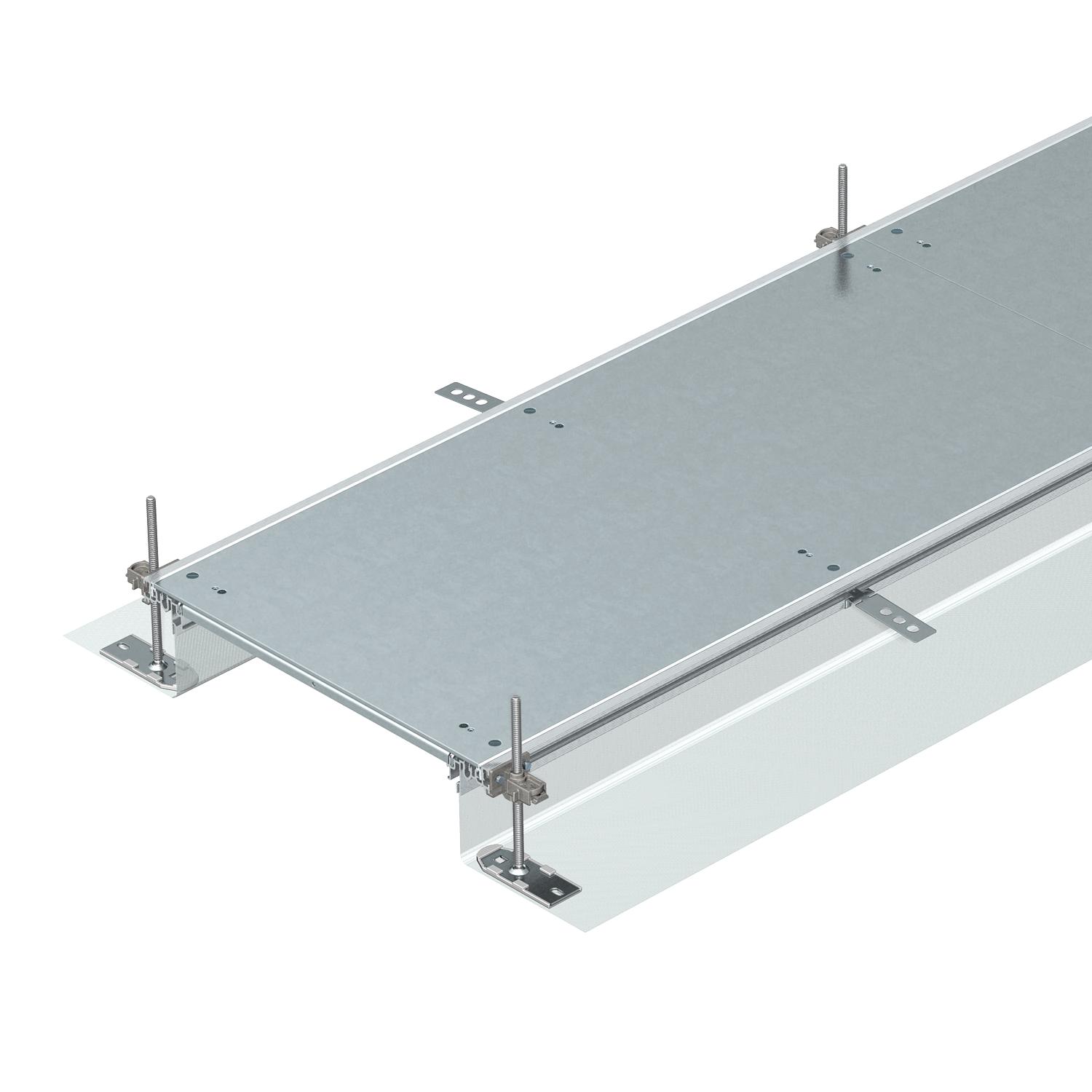

Csatornaegység, vakfedeles, bepattintható, 40-140 mm magas

Rend. szám 7424040 | EAN-kód 4012195243113

Rend. szám / Típus

hossz	2400 mm

szélesség

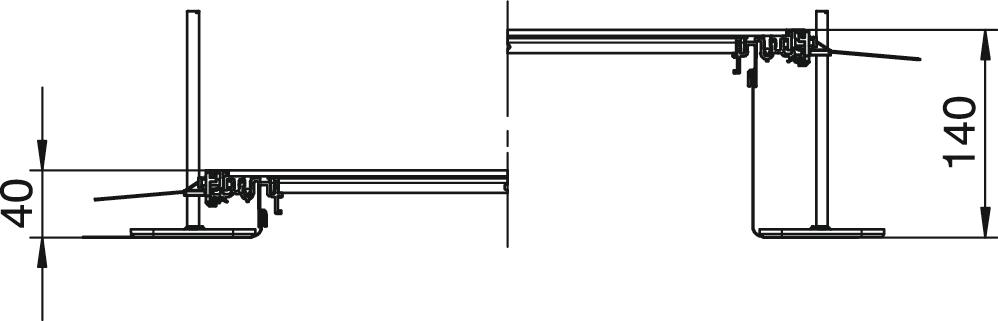

Csatornamagasság min.	40 mm

Csatornamagasság max.

Burkolatok	3

Termékleírás

Termékleírás

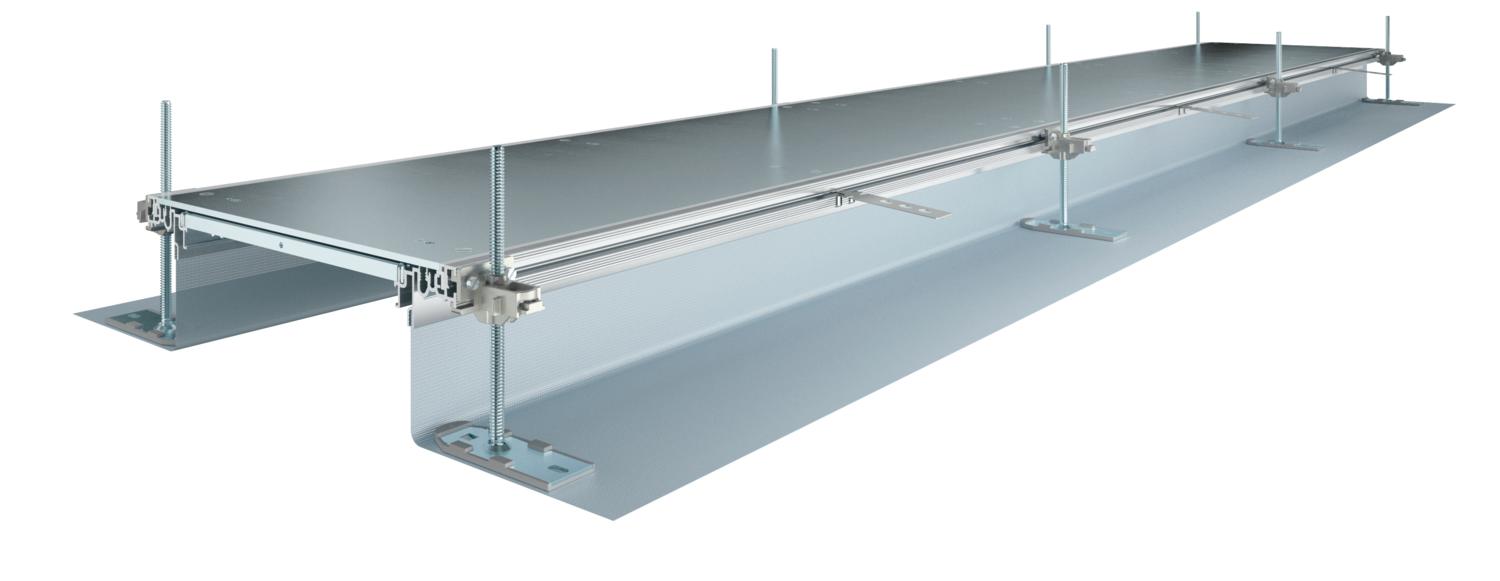

Szerelésre kész csatornaegység vezetékrendezéshez, részei: 3 db rendszerfedél, 2 db oldalprofil rászerelt fém szitaszövetből készült rugalmas oldalfallal, 3 mm-es padlóburkolat támprofilok. Száraz, beltéri helyiségekben, száraz ápolású padlókhoz A megfelelő tartozékkal nedves ápolású padlókhoz is alkalmas. A doboz tartalmaz 6 db állítható rögzítőszegletet, 6 db betoncsavart és a 200-as, 300-as és 400-as csatornáknál 3 db fedéltömítést, az 500-as és 600-as csatornáknál pedig 6 db fedélalátámasztást. Az 500 és 600 mm-es fedélillesztő-alátámasztásokhoz feltétlenül szükséges szintezőegységek (vegye figyelembe a szintezési magasságot) nem képezik a csomagolási egység részét, külön meg kell rendelni őket. A csatornafedelek 400 mm névleges szélességig bepattintható rugóval vannak előszerelve.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	igen
Burkolatok	3
Csatlakozónyílással	nem
Csatornamagasság max.	140 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	nem
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen
Méret	2400x200x140
Minimális esztrich-magasság	40
Padlóápolás	nedves
Potenciálkiegyenlítéssel	nem
szélesség	200 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	igen
Szintezési tartomány max.	140 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas	OKA-G20040150FBL	7423950	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas	OKA-G20040150FBR	7423970	Darab	1 Darab
Csatorna végzáróelem, 40-150 mm magas	OKA-G20040150ES	7424280	Darab	1 Darab
Beépítőegység GES4-hez, 40-140 mm magas	OKA-G A 40140 4	7424320	Darab	1 Darab
Beépítőegység GES6-hoz, 40-140 mm magas	OKA-G A 40140 6	7424322	Darab	1 Darab
Beépítőegység GES9-hez, 40-140 mm magas	OKA-G A 40140 9	7424324	Darab	1 Darab
Beépítőegység GESR9-hez, 40-140 mm magas	OKA-G A 40140R9	7424326	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm	NE DSU2 4030	7424840	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm	NE DSU2 6050	7424842	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm	NE DSU2 10075	7424844	Darab	3 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
Válaszfal, 135 FS	TSG 135 FS	6062132	m	3 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
