Csatornaegység, vakfedeles, bepattintható, 100-150 mm magas 2400 | 500 | 100 | 150 | 3

Csatornaegység, vakfedeles, bepattintható, 100-150 mm magas

Rend. szám 7424506 | EAN-kód 4012195244509

Rend. szám / Típus

hossz	2400 mm

szélesség

Csatornamagasság min.	100 mm

Csatornamagasság max.	150 mm

Burkolatok	3

Termékleírás

Termékleírás

Szerelésre kész csatornaegység 3 db bepattintós vakfedéllel a kábel vezetéshez, részei: csatorna-alsórész (fenékvályú oldalprofilokkal és padlóburkolattámasz-profilokkal) és csatornafedél. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 db esztrich-dübel és fedéltámaszok (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő-alátámasztások: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva és a reteszelőelemek fel vannak szerelve.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	2
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	igen
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
Csatlakozónyílással	nem
Csatornamagasság max.	150 mm
Csatornamagasság min.	100 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen

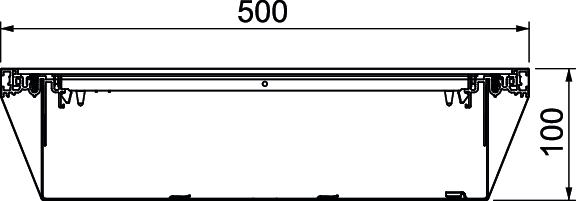

Méret	2400x500x100
Minimális esztrich-magasság	100
Potenciálkiegyenlítéssel	nem
Rekeszek	3 St.
szélesség	500 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	nem
Szintezési tartomány max.	150 mm
Szintezési tartomány min.	100 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	dugaszolni
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W20010050R	2400 mm	200 mm	100 mm	150 mm	3	7424500	m	2,4 m
OKA-W30010050R	2400 mm	300 mm	100 mm	150 mm	3	7424502	m	2,4 m
OKA-W40010050R	2400 mm	400 mm	100 mm	150 mm	3	7424504	m	2,4 m
OKA-W50010050R	2400 mm	500 mm	100 mm	150 mm	3	7424506	m	2,4 m
OKA-W60010050R	2400 mm	600 mm	100 mm	150 mm	3	7424508	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-240 mm magas	OKA-G50040240FBL	7423966	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-240 mm magas	OKA-G50040240FBR	7423986	Darab	1 Darab
Csatorna végzáróelem, 40-240 mm magas	OKA-G50040240ES	7424306	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 100 mm-es csatornamagassághoz	OKA2 TW 100	7401960	m	2,4 m
Válaszfal, 40 mm-es csatornamagassághoz	OKA2 TW 40	7401988	m	2,4 m
Válaszfal, 50 mm-es csatornamagassághoz	OKA2 TW 50	7401992	m	2,4 m
Válaszfal, 60 mm-es csatornamagassághoz	OKA2 TW 60	7401996	m	2,4 m
Válaszfal, 70 mm-es csatornamagassághoz	OKA2 TW 70	7402000	m	2,4 m
Válaszfal, 80 mm-es csatornamagassághoz	OKA2 TW 80	7402004	m	2,4 m
Válaszfal, 90 mm-es csatornamagassághoz	OKA2 TW 90	7402008	m	2,4 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
