Csatornaegység, vakfedeles, 40-70 mm magas 2400 | 500 | 40 | 70 | 3
morepic-1 morepic-2

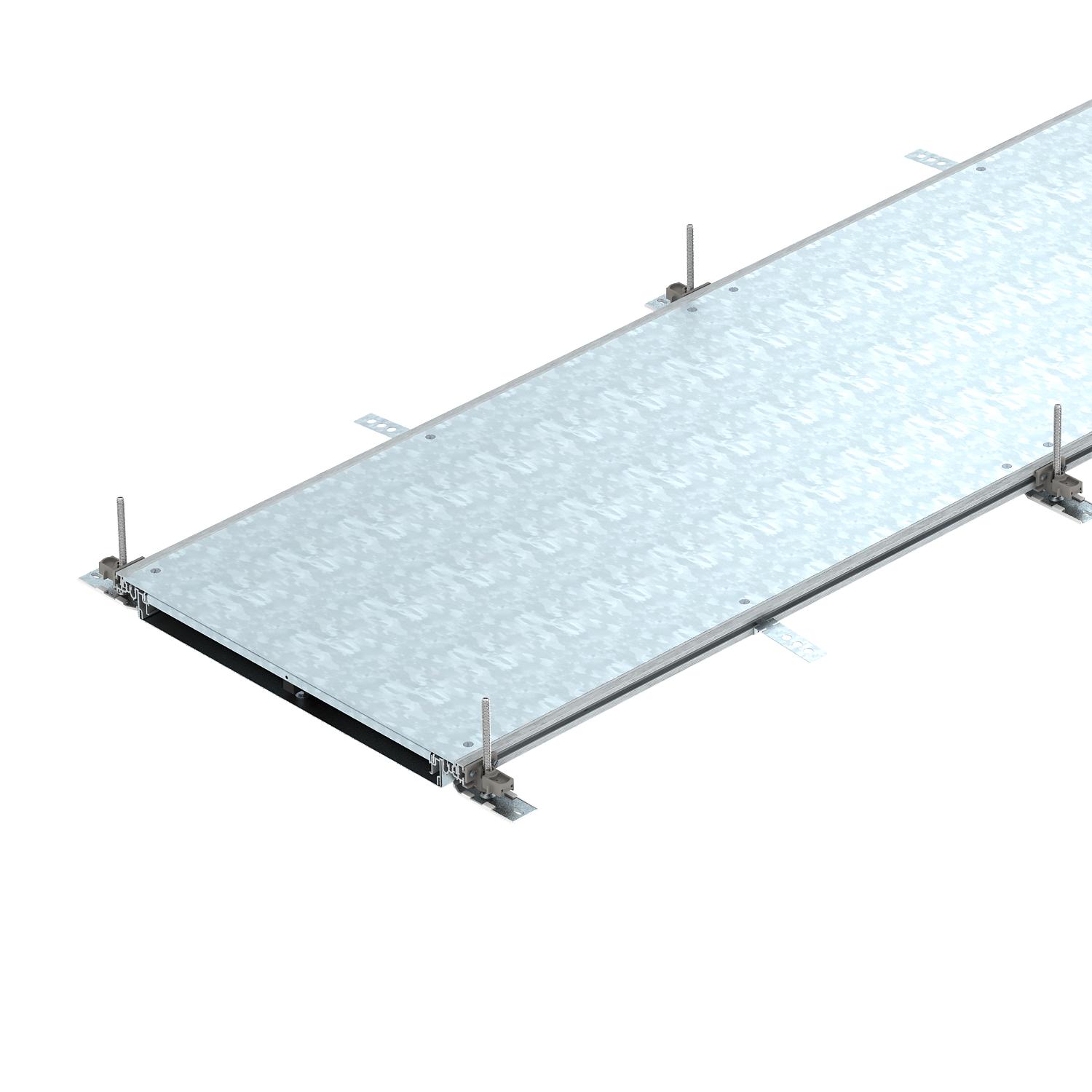

Csatornaegység, vakfedeles, 40-70 mm magas

Rend. szám 7424406 | EAN-kód 4012195244172

2400 mm
40 mm
70 mm
3
Termékleírás
Termékleírás
Szerelésre kész csatornaegység fedéllel (3 darab), részei: csatorna alsórész (fenékvályú oldalprofilokkal és padlóburkolattámasz profilokkal) és csatornafedél. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 esztrich dübel és fedélalátámasztás (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő alátámasztás: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma 2
Alkalmas tágulási hézaghoz nem
Anyag acél
Beépítőnyílás padlótartályhoz nem
Bepattanó fedélrögzítés nem
Betervezett beépíthető egységek darabszáma 3
Burkolatok 3
Csatlakozónyílással nem

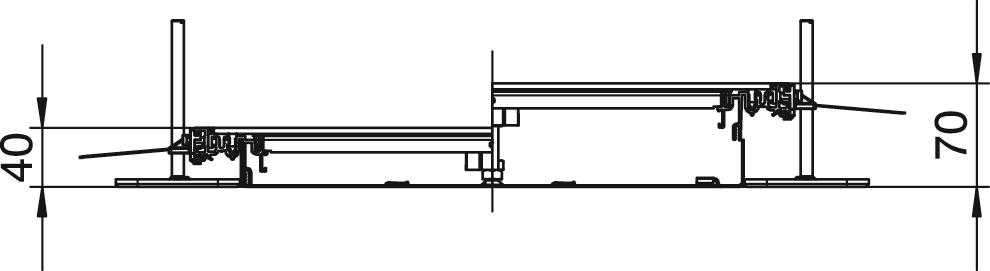

Csatornamagasság max. 70 mm
Csatornamagasság min. 40 mm
Fedél anyagvastagsága 4
Felület szalaghorganyzott
Fenéklemez igen
Hasznos keresztmetszet 8500 mm²
hossz 2400 mm
Kiálló résszel igen
Levehető felső rész igen
Méret 2400x500x40
Minimális esztrich-magasság 40
Potenciálkiegyenlítéssel nem
Rekeszek 3 St.
szélesség 500 mm
Szerelőnyílás nélkül
Szerelőnyílás fedlap nem
Szétválasztható nem
Szintezési tartomány max. 70 mm
Szintezési tartomány min. 40 mm
Tömítés-beépítési lehetőség igen
Válaszfal-rögzítés bepattintós
Válaszfallal nem
Minden típus

Minden típus

Típus hossz szélesség Csatornamagasság min. Csatornamagasság max. Burkolatok Rend. szám Mennyiség Legkisebb eladási egység
OKA-W2004030 2400 mm 200 mm 40 mm 70 mm 3 7424400
2,4 m
OKA-W3004030 2400 mm 300 mm 40 mm 70 mm 3 7424402
2,4 m
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
OKA-W5004030 2400 mm 500 mm 40 mm 70 mm 3 7424406
2,4 m
OKA-W6004030 2400 mm 600 mm 40 mm 70 mm 3 7424408
2,4 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas Építőkészlet balra forduló sarokelemhez, 40-150 mm magas OKA-G50040150FBL 7423956
1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas OKA-G50040150FBR 7423976
1 Darab
Csatorna végzáróelem, 40-150 mm magas Csatorna végzáróelem, 40-150 mm magas OKA-G50040150ES 7424286
1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez Építőkészlet T-csatorna leágazáshoz és keresztezéshez OKA FB2 TX 7424821
1 Darab
Beépítőegység GES9-hez, 40-70 mm magas Beépítőegység GES9-hez, 40-70 mm magas OKA-W A 4030 9 7424884
1 Darab
Beépítőegység GES4-hez, 60-110 mm magas Beépítőegység GES4-hez, 60-110 mm magas OKA-W A 6050 4 7424900
1 Darab
Beépítőegység GES6-hoz, 60-110 mm magas Beépítőegység GES6-hoz, 60-110 mm magas OKA-W A 6050 6 7424902
1 Darab
Védővezető-csatlakozókapocs Védővezető-csatlakozókapocs 8AWR 6288704
10 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal, 40 mm-es csatornamagassághoz Válaszfal, 40 mm-es csatornamagassághoz OKA2 TW 40 7401988
2,4 m
Vákumos emelő, 300N Vákumos emelő, 300N WZ 1029 7408634
1 Darab
Letöltések

Letöltés

Letöltés

EU megfelelőségi nyilatkozat OKA-W5004030 / 7424406 , 0.16MB , pdf
Letöltés

Letöltés

Letöltés

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
