Csatornaegység, vakfedeles, 40-70 mm magas 2400 | 200 | 40 | 70 | 3

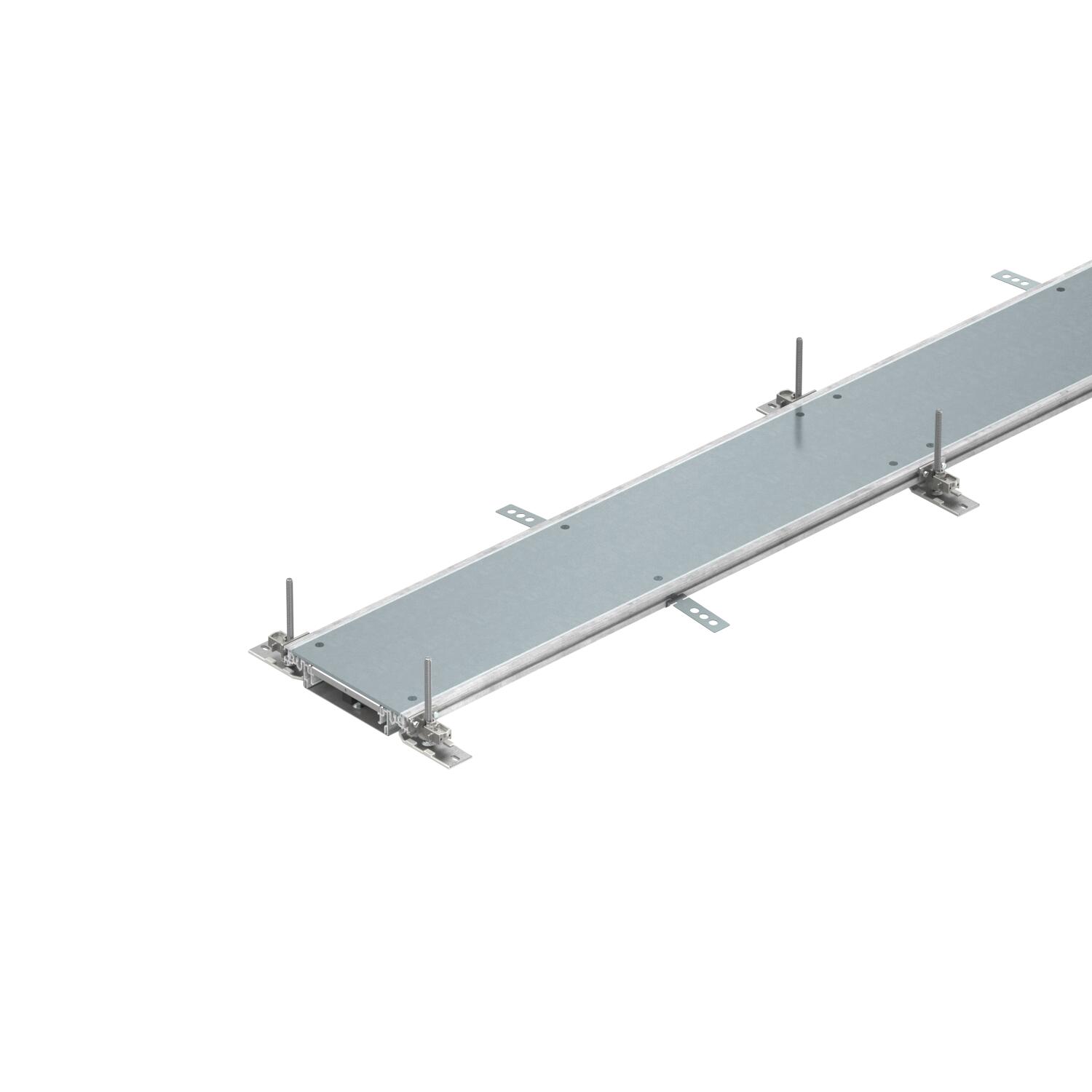

Csatornaegység, vakfedeles, 40-70 mm magas

Rend. szám 7424400 | EAN-kód 4012195244127

Rend. szám / Típus

hossz	2400 mm

szélesség

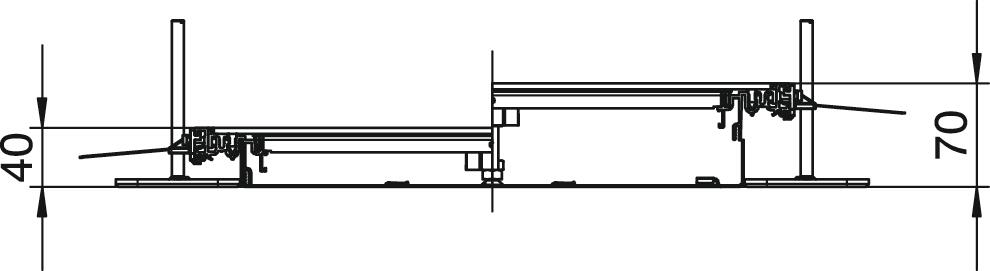

Csatornamagasság min.	40 mm

Csatornamagasság max.	70 mm

Burkolatok	3

Termékleírás

Termékleírás

Szerelésre kész csatornaegység fedéllel (3 darab), részei: csatorna alsórész (fenékvályú oldalprofilokkal és padlóburkolattámasz profilokkal) és csatornafedél. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 esztrich dübel és fedélalátámasztás (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő alátámasztás: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,749 kg CO₂e / 1 Méter
Csatlakozónyílással	nem
Csatornamagasság max.	70 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
Hasznos keresztmetszet	2600 mm²
hossz	2400 mm

Kiálló résszel	igen
Levehető felső rész	igen
Méret	2400x200x40
Minimális esztrich-magasság	40
Potenciálkiegyenlítéssel	nem
Rekeszek	2 St.
szélesség	200 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	nem
Szintezési tartomány max.	70 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	bepattintós
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m

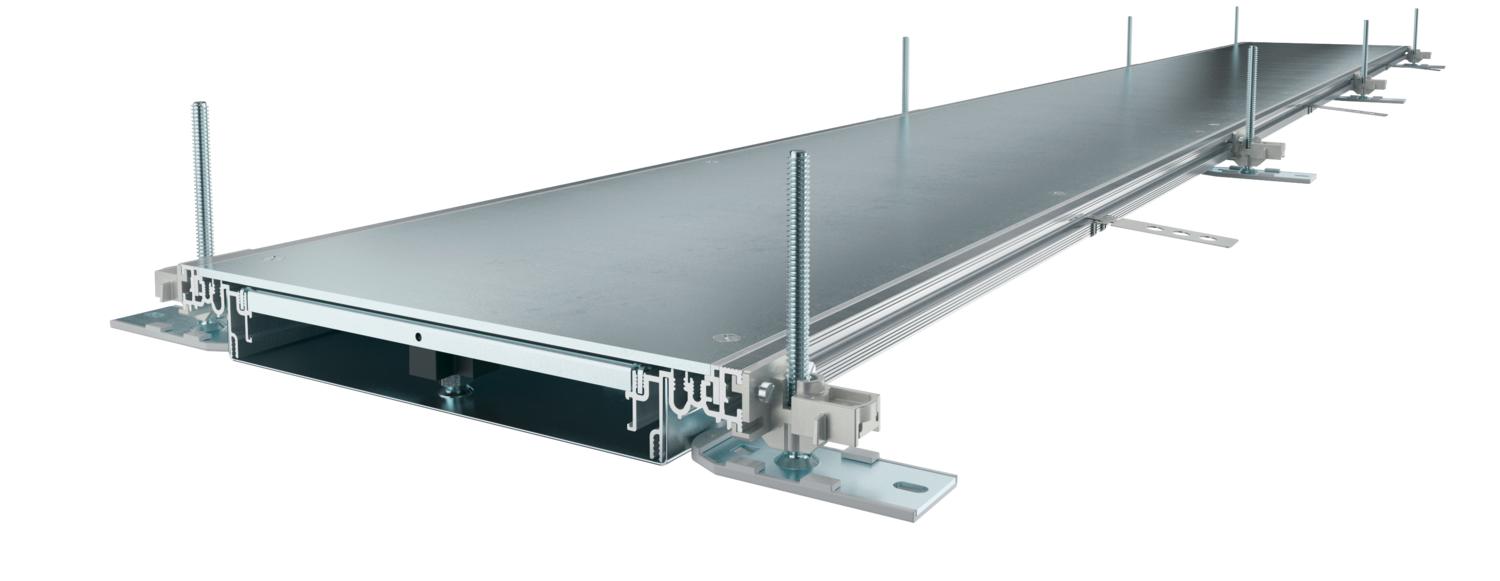

OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m

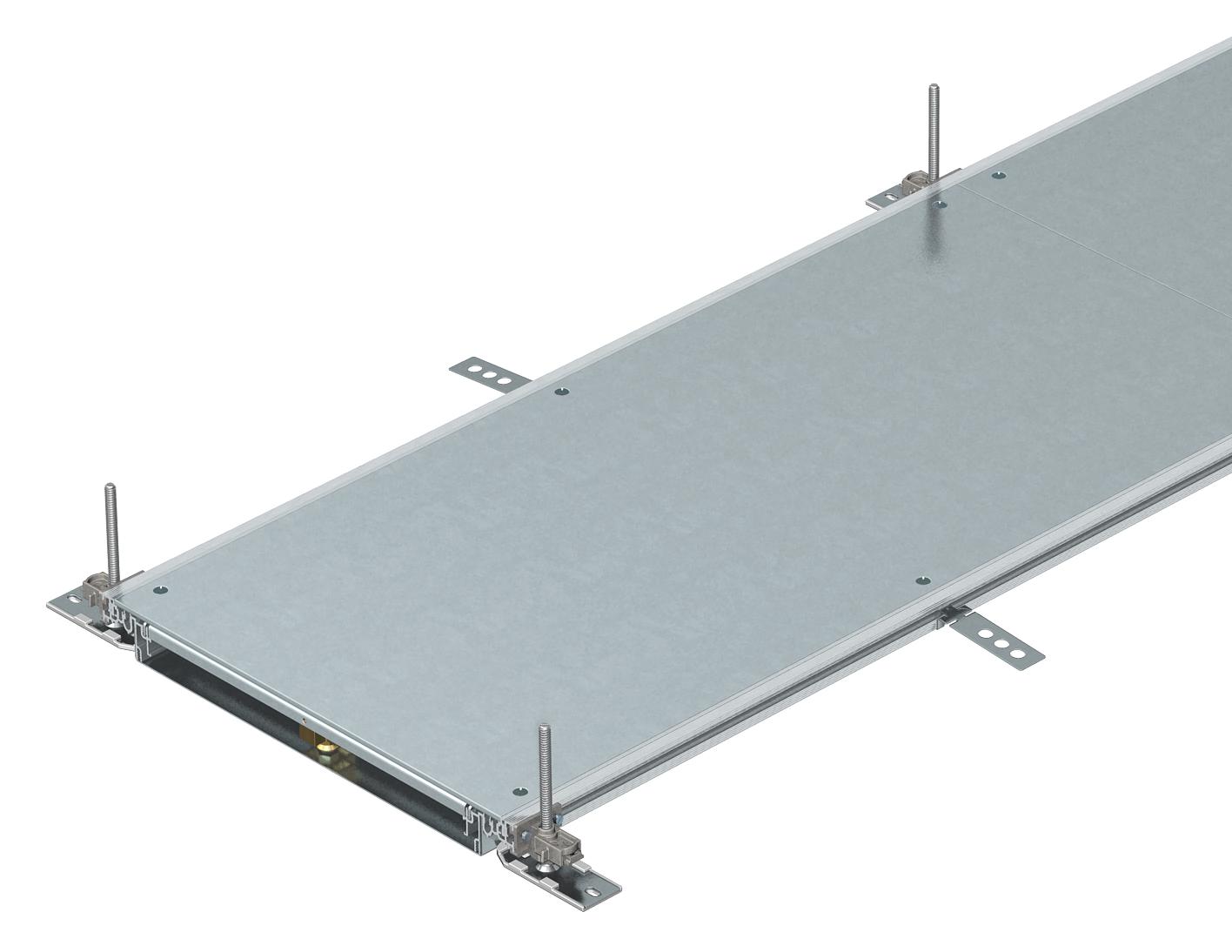

OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	7424404	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas	OKA-G20040150FBL	7423950	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas	OKA-G20040150FBR	7423970	Darab	1 Darab
Csatorna végzáróelem, 40-150 mm magas	OKA-G20040150ES	7424280	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab

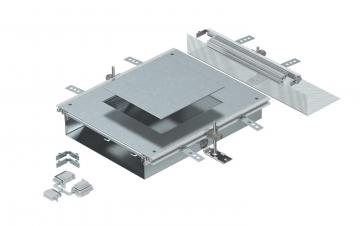

Beépítőegység GES9-hez, 40-70 mm magas	OKA-W A 4030 9	7424884	Darab	1 Darab

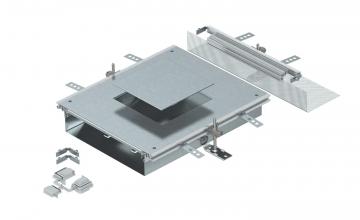

Beépítőegység GES4-hez, 60-110 mm magas	OKA-W A 6050 4	7424900	Darab	1 Darab

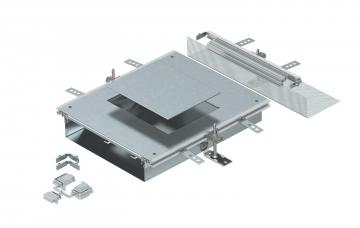

Beépítőegység GES6-hoz, 60-110 mm magas	OKA-W A 6050 6	7424902	Darab	1 Darab

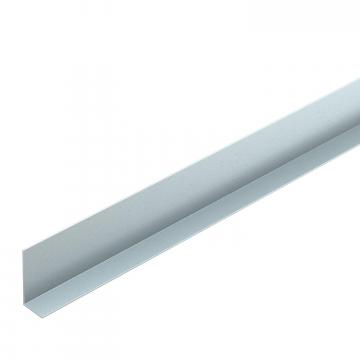

Válaszfal, 40 mm-es csatornamagassághoz	OKA2 TW 40	7401988	m	2,4 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
