Csatornaegység, vakfedeles, 100-150 mm magas 2400 | 200 | 100 | 150 | 3

Csatornaegység, vakfedeles, 100-150 mm magas

Rend. szám 7424440 | EAN-kód 4012195244264

Rend. szám / Típus

hossz	2400 mm

szélesség

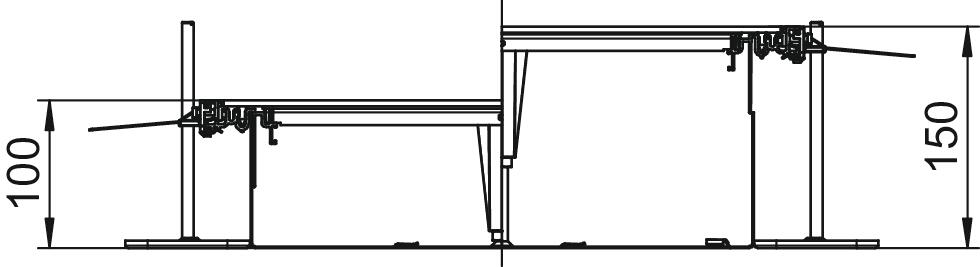

Csatornamagasság min.	100 mm

Csatornamagasság max.	150 mm

Burkolatok	3

Termékleírás

Termékleírás

Szerelésre kész csatornaegység fedéllel (3 darab), részei: csatorna-alsórész (fenékvályú oldalprofilokkal és padlóburkolattámasz-profilokkal) és csatornafedél. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 esztrich-dübel és fedélalátámasztás (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő-alátámasztás: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
Csatlakozónyílással	nem
Csatornamagasság max.	150 mm
Csatornamagasság min.	100 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
Hasznos keresztmetszet	10200 mm²
hossz	2400 mm

Kiálló résszel	igen
Levehető felső rész	igen
Méret	2400x200x100
Minimális esztrich-magasság	100
Potenciálkiegyenlítéssel	nem
Rekeszek	2 St.
szélesség	200 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	nem
Szintezési tartomány max.	150 mm
Szintezési tartomány min.	100 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	bepattintós
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W20010050	2400 mm	200 mm	100 mm	150 mm	3	7424440	m	2,4 m
OKA-W30010050	2400 mm	300 mm	100 mm	150 mm	3	7424442	m	2,4 m

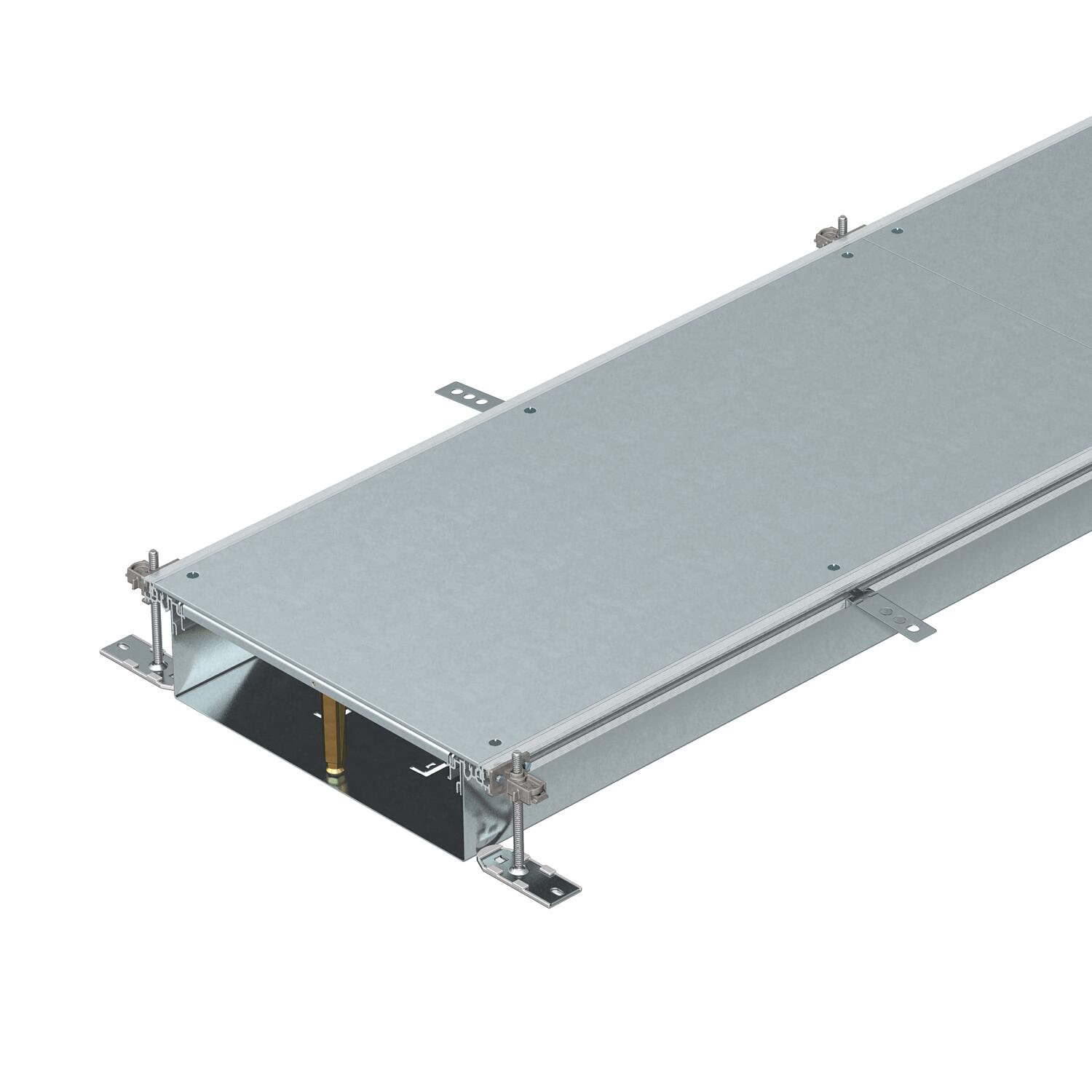

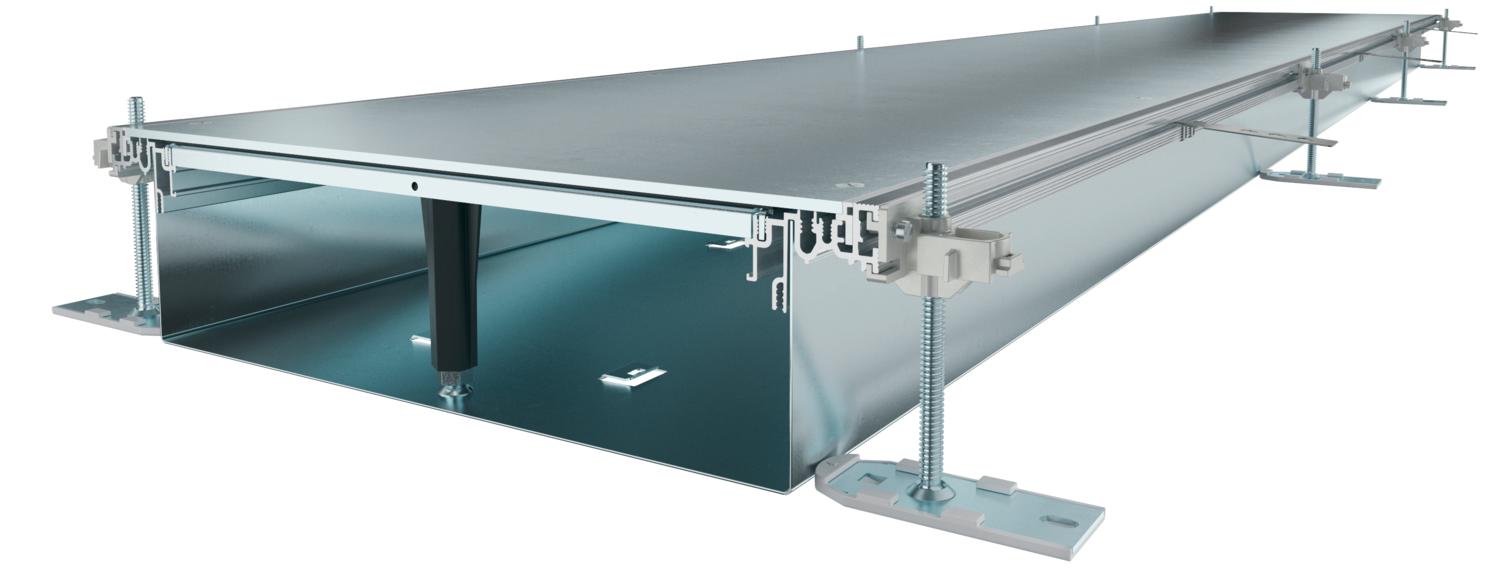

OKA-W40010050	2400 mm	400 mm	100 mm	150 mm	3	7424444	m	2,4 m
OKA-W50010050	2400 mm	500 mm	100 mm	150 mm	3	7424446	m	2,4 m
OKA-W60010050	2400 mm	600 mm	100 mm	150 mm	3	7424458	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-240 mm magas	OKA-G20040240FBL	7423960	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-240 mm magas	OKA-G20040240FBR	7423980	Darab	1 Darab
Csatorna végzáróelem, 40-240 mm magas	OKA-G20040240ES	7424300	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab

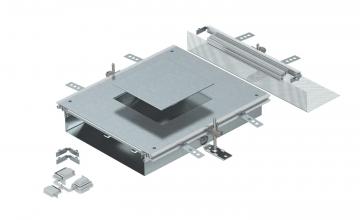

Beépítőegység GES4-hez, 100-150 mm magas	OKA-W A 10050 4	7424920	Darab	1 Darab

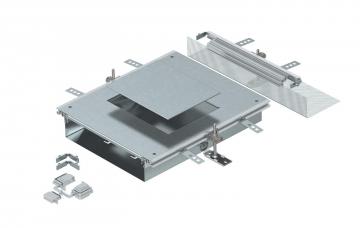

Beépítőegység GES6-hoz, 100-150 mm magas	OKA-W A 10050 6	7424922	Darab	1 Darab

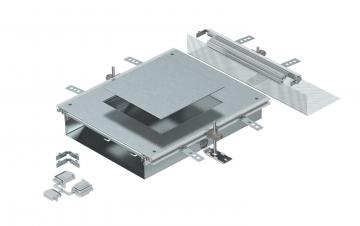

Beépítőegység GES9-hez, 100-150 mm magas	OKA-W A 10050 9	7424924	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 100 mm-es csatornamagassághoz	OKA2 TW 100	7401960	m	2,4 m
Válaszfal, 40 mm-es csatornamagassághoz	OKA2 TW 40	7401988	m	2,4 m
Válaszfal, 50 mm-es csatornamagassághoz	OKA2 TW 50	7401992	m	2,4 m
Válaszfal, 60 mm-es csatornamagassághoz	OKA2 TW 60	7401996	m	2,4 m
Válaszfal, 70 mm-es csatornamagassághoz	OKA2 TW 70	7402000	m	2,4 m
Válaszfal, 80 mm-es csatornamagassághoz	OKA2 TW 80	7402004	m	2,4 m
Válaszfal, 90 mm-es csatornamagassághoz	OKA2 TW 90	7402008	m	2,4 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
