Csatornaegység GES9-hez, 60-110 mm magas 2400 | 400 | 60 | 110 | 3

Csatornaegység GES9-hez, 60-110 mm magas

Rend. szám 7424720 | EAN-kód 4012195244868

Rend. szám / Típus

hossz	2400 mm

szélesség

Csatornamagasság min.	60 mm

Csatornamagasság max.	110 mm

Burkolatok

Termékleírás

Termékleírás

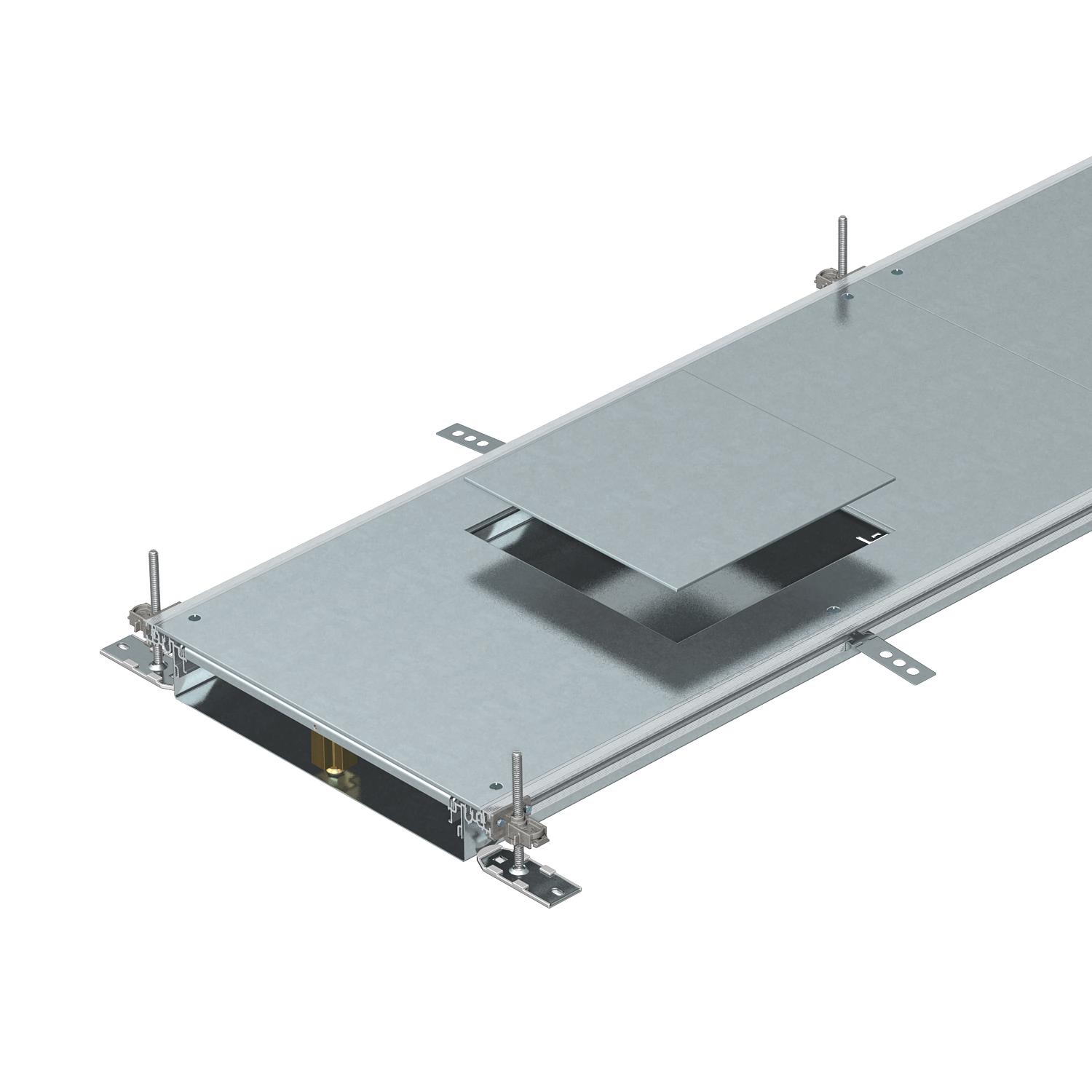

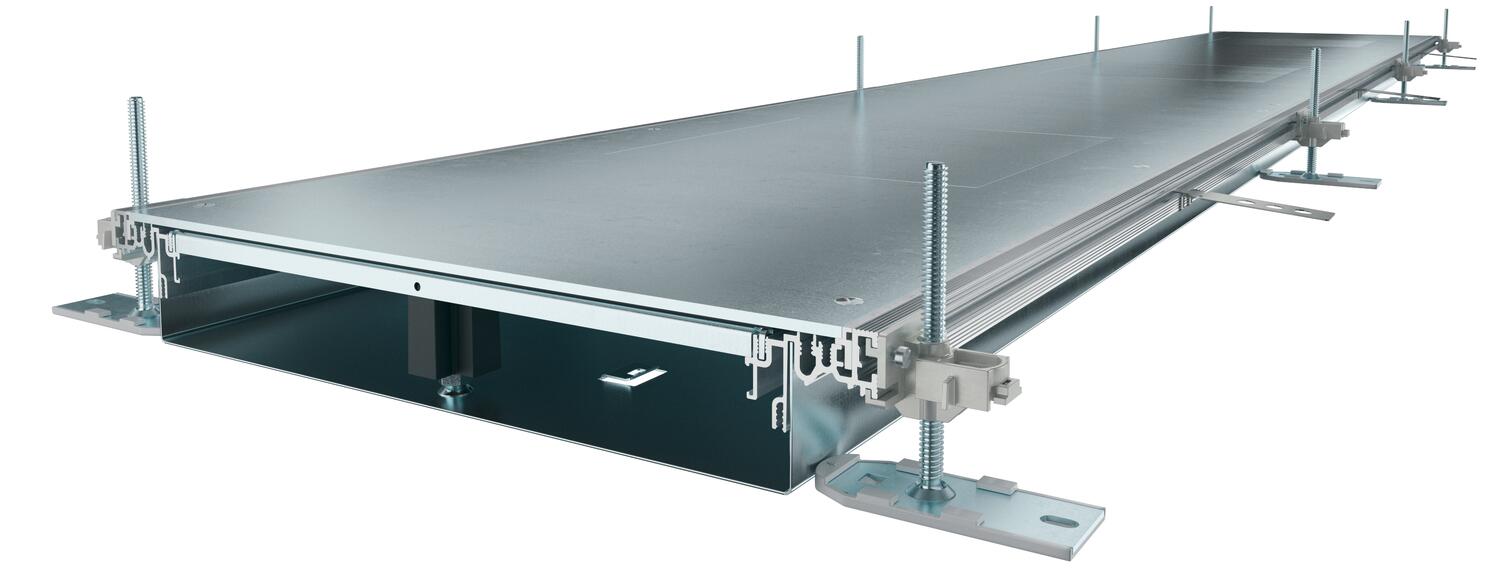

Szerelésre kész csatornaegység 3 vagy 6 db szerelvénybeépítő-fedéllel a vezetékrendezéshez és 9-es névleges méretű beépítőegységek beszereléséhez, részei: csatorna-alsórész (fenékvályú oldalprofilokkal és padlóburkolat-támaszprofilokkal) és csatornafedél vaklemezzel lezárt szerelőnyílással. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 db esztrich-dübel és szintezhető fedélillesztő-alátámasztások: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	2
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
CO₂-lábnyom (GWP) bölcsőtől a kapuig	81,506 kg CO₂e / 1 Méter
Csatlakozónyílással	igen

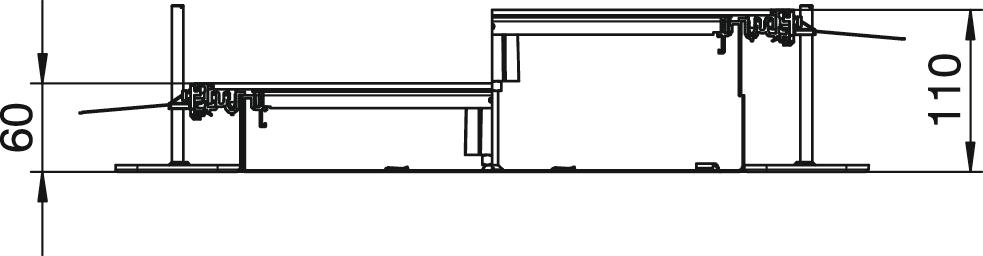

Csatornamagasság max.	110 mm
Csatornamagasság min.	60 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen
Méret	2400x400x60
Minimális esztrich-magasság	60
Néveleges méret szerelvénybeépítő egységhez	9
Potenciálkiegyenlítéssel	nem
Rekeszek	3 St.
szélesség	400 mm
Szerelőnyílás	szerelvénybetéthez
Szerelőnyílás	Négyzetes
Szerelőnyílás fedlap	igen
Szétválasztható	igen
Szintezési tartomány max.	110 mm
Szintezési tartomány min.	60 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	dugaszolni
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W4006050D9	2400 mm	400 mm	60 mm	110 mm	3	7424720	m	2,4 m
OKA-W5006050D9	2400 mm	500 mm	60 mm	110 mm	6	7424722	m	2,4 m
OKA-W6006050D9	2400 mm	600 mm	60 mm	110 mm	6	7424724	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBL	7423954	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBR	7423974	Darab	1 Darab
Csatorna végzáróelem, 40-150 mm magas	OKA-G40040150ES	7424284	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 100 mm-es csatornamagassághoz	OKA2 TW 100	7401960	m	2,4 m
Válaszfal, 40 mm-es csatornamagassághoz	OKA2 TW 40	7401988	m	2,4 m
Válaszfal, 50 mm-es csatornamagassághoz	OKA2 TW 50	7401992	m	2,4 m
Válaszfal, 60 mm-es csatornamagassághoz	OKA2 TW 60	7401996	m	2,4 m
Válaszfal, 70 mm-es csatornamagassághoz	OKA2 TW 70	7402000	m	2,4 m
Válaszfal, 80 mm-es csatornamagassághoz	OKA2 TW 80	7402004	m	2,4 m
Válaszfal, 90 mm-es csatornamagassághoz	OKA2 TW 90	7402008	m	2,4 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
