Csatornaegység GES9-hez, 40-140 mm magas 2400 | 400 | 40 | 140 | 3
morepic-1 morepic-2

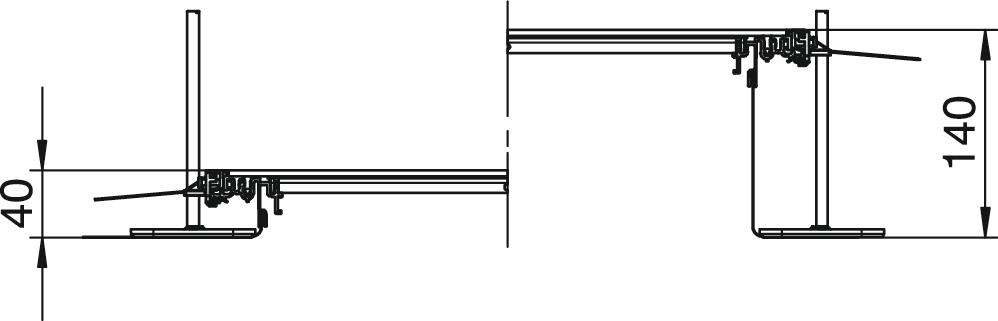

Csatornaegység GES9-hez, 40-140 mm magas

Rend. szám 7424200 | EAN-kód 4012195243656

2400 mm
40 mm
140 mm
Termékleírás
Termékleírás

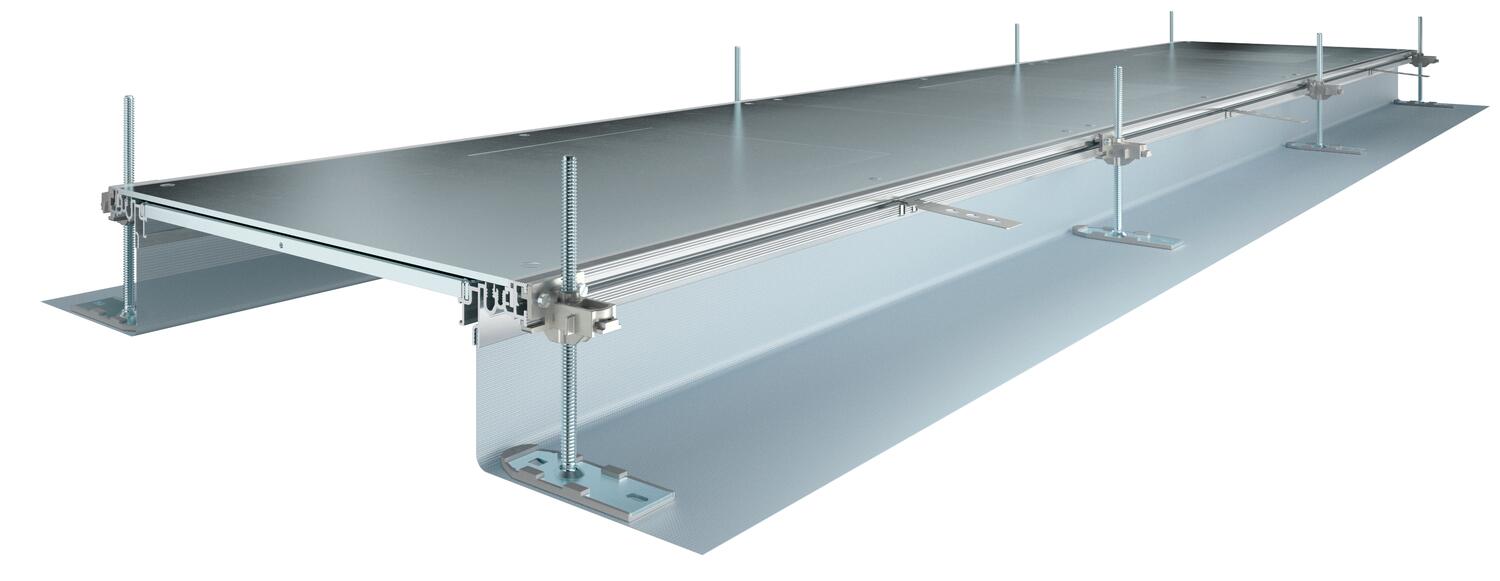

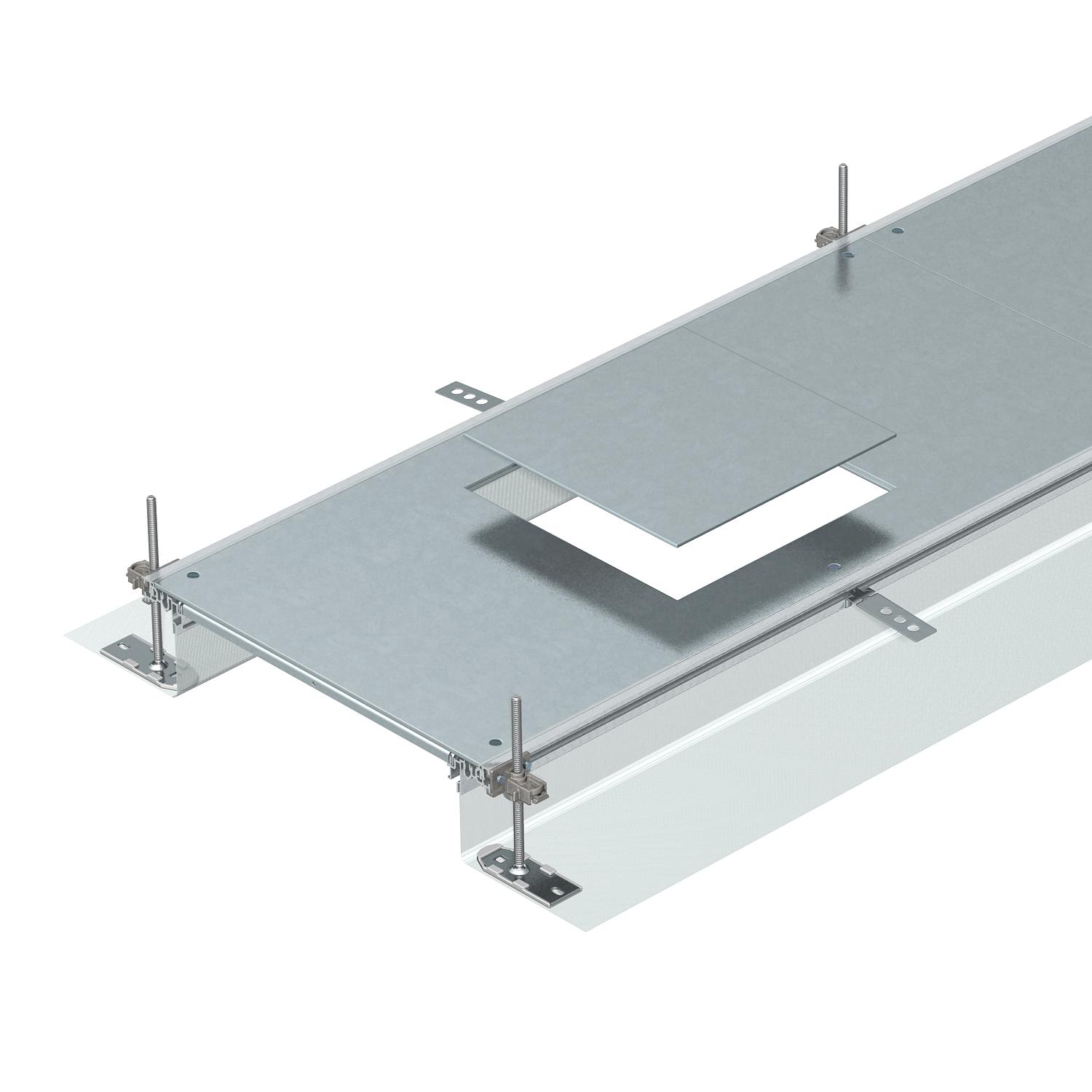

Előszerelt csatornaegység a kábel vezetéshez 3 vagy 6 fedéllel és 9-es névleges méretű beépítőegységek beszereléséhez, részei: két oldalprofil ráhelyezett flexibilis fém szitaszövet oldalfallal, 4 mm-es padlóburkolat-támasz-profilok és csatornafedél vaklemezzel lezárt szerelőnyílással. A csomagolási egység a következőket tartalmazza: 6 állítható magasságú rögzítőláb, 6 betonkapocs és 3 fedél támaszték 400 mm csatornaszélességnél és 6 fedél támaszték az 500 és 600 mm csatornaszélességnél. A 400, 500 és 600 mm-es fedél alátámasztásához feltétlenül szükséges szintezőegység (vegye figyelembe a szintezési magasságot), a csomagolási egység nem tartalmazza, külön kell megrendelni őket. A csatornafedelek szállításkor fel vannak csavarozva.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz nem
Anyag acél
Beépítőnyílás padlótartályhoz nem
Bepattanó fedélrögzítés nem
Betervezett beépíthető egységek darabszáma 3
Burkolatok 3
Csatlakozónyílással igen
Csatornamagasság max. 140 mm
Csatornamagasság min. 40 mm
Fedél anyagvastagsága 4
Felület szalaghorganyzott
Fenéklemez nem
hossz 2400 mm
Kiálló résszel igen
Levehető felső rész igen
Méret 2400x400x140
Minimális esztrich-magasság 40
Néveleges méret szerelvénybeépítő egységhez 9
Potenciálkiegyenlítéssel nem
szélesség 400 mm
Szerelőnyílás Négyzetes
Szerelőnyílás szerelvénybetéthez
Szerelőnyílás fedlap igen
Szétválasztható igen
Szintezési tartomány max. 140 mm
Szintezési tartomány min. 40 mm
Tömítés-beépítési lehetőség igen
Válaszfallal nem
Minden típus

Minden típus

Típus hossz szélesség Csatornamagasság min. Csatornamagasság max. Burkolatok Rend. szám Mennyiség Legkisebb eladási egység
OKA-G40040140D9 2400 mm 400 mm 40 mm 140 mm 3 7424200
2,4 m
OKA-G50040140D9 2400 mm 500 mm 40 mm 140 mm 6 7424202
2,4 m
OKA-G60040140D9 2400 mm 600 mm 40 mm 140 mm 6 7424204
2,4 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

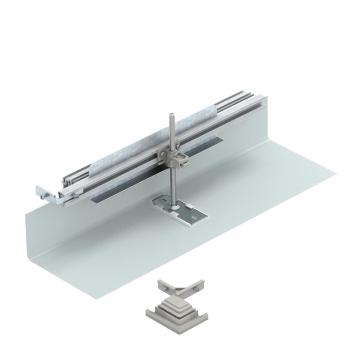

Építőkészlet balra forduló sarokelemhez, 40-150 mm magas Építőkészlet balra forduló sarokelemhez, 40-150 mm magas OKA-G40040150FBL 7423954
1 Darab

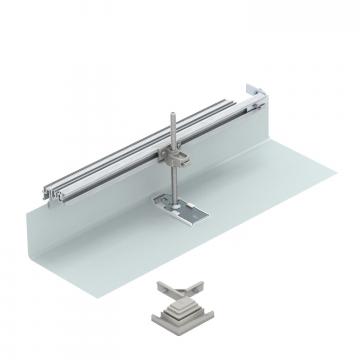

Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas OKA-G40040150FBR 7423974
1 Darab

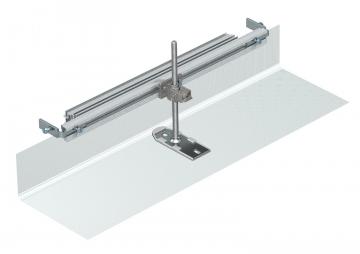

Csatorna végzáróelem, 40-150 mm magas Csatorna végzáróelem, 40-150 mm magas OKA-G40040150ES 7424284
1 Darab

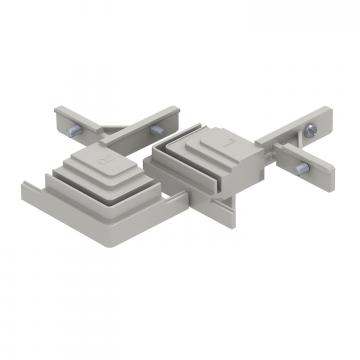

Építőkészlet T-csatorna leágazáshoz és keresztezéshez Építőkészlet T-csatorna leágazáshoz és keresztezéshez OKA FB2 TX 7424821
1 Darab

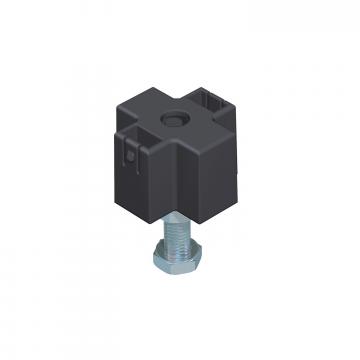

Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm NE DSU2 4030 7424840
3 Darab

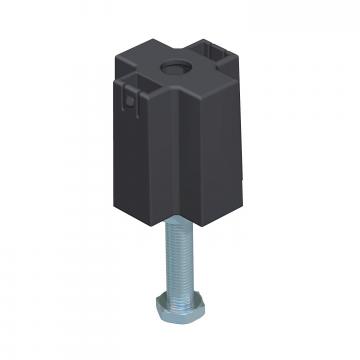

Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm NE DSU2 6050 7424842
3 Darab

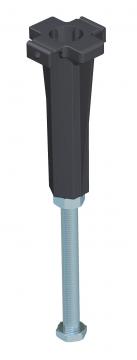

Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm NE DSU2 10075 7424844
3 Darab
Védővezető-csatlakozókapocs Védővezető-csatlakozókapocs 8AWR 6288704
10 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 60 FS Válaszfal 60 FS TSG 60 FS 6062068
3 m
Válaszfal, 85 FS Válaszfal, 85 FS TSG 85 FS 6062114
3 m
Válaszfal, 110 FS Válaszfal, 110 FS TSG 110 FS 6062122
3 m
Válaszfal, 135 FS Válaszfal, 135 FS TSG 135 FS 6062132
3 m
Vákumos emelő, 300N Vákumos emelő, 300N WZ 1029 7408634
1 Darab
Letöltések

Letöltés

EU megfelelőségi nyilatkozat OKA-G40040140D9 / 7424200 , 0.16MB , pdf
Letöltés

Letöltés

Letöltés

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
