Csatornaegység GES6-hez, 40-240 mm magas 2400 | 400 | 40 | 240 | 3

Csatornaegység GES6-hez, 40-240 mm magas

Rend. szám 7424182 | EAN-kód 4012195243601

Rend. szám / Típus	7424182 / OKA-G40040240D6

hossz	2400 mm

szélesség	400 mm

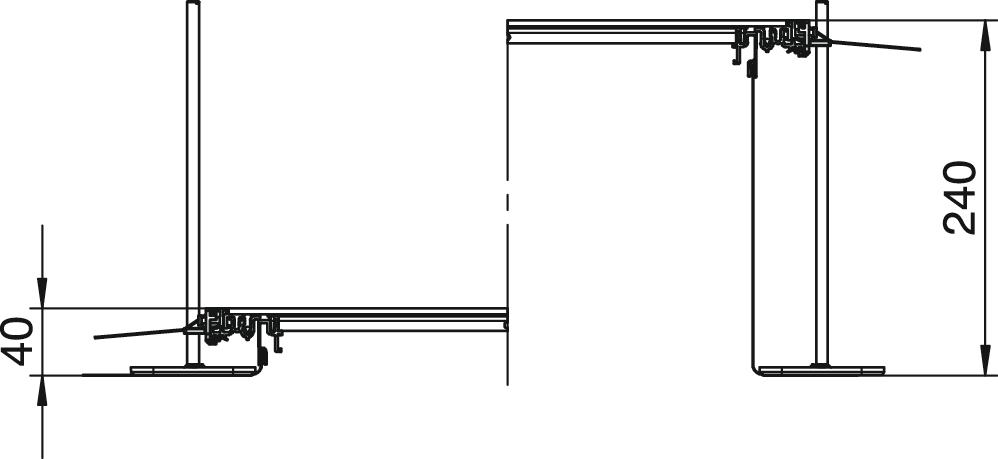

Csatornamagasság min.	40 mm

Csatornamagasság max.	240 mm

Burkolatok	3

Termékleírás

Termékleírás

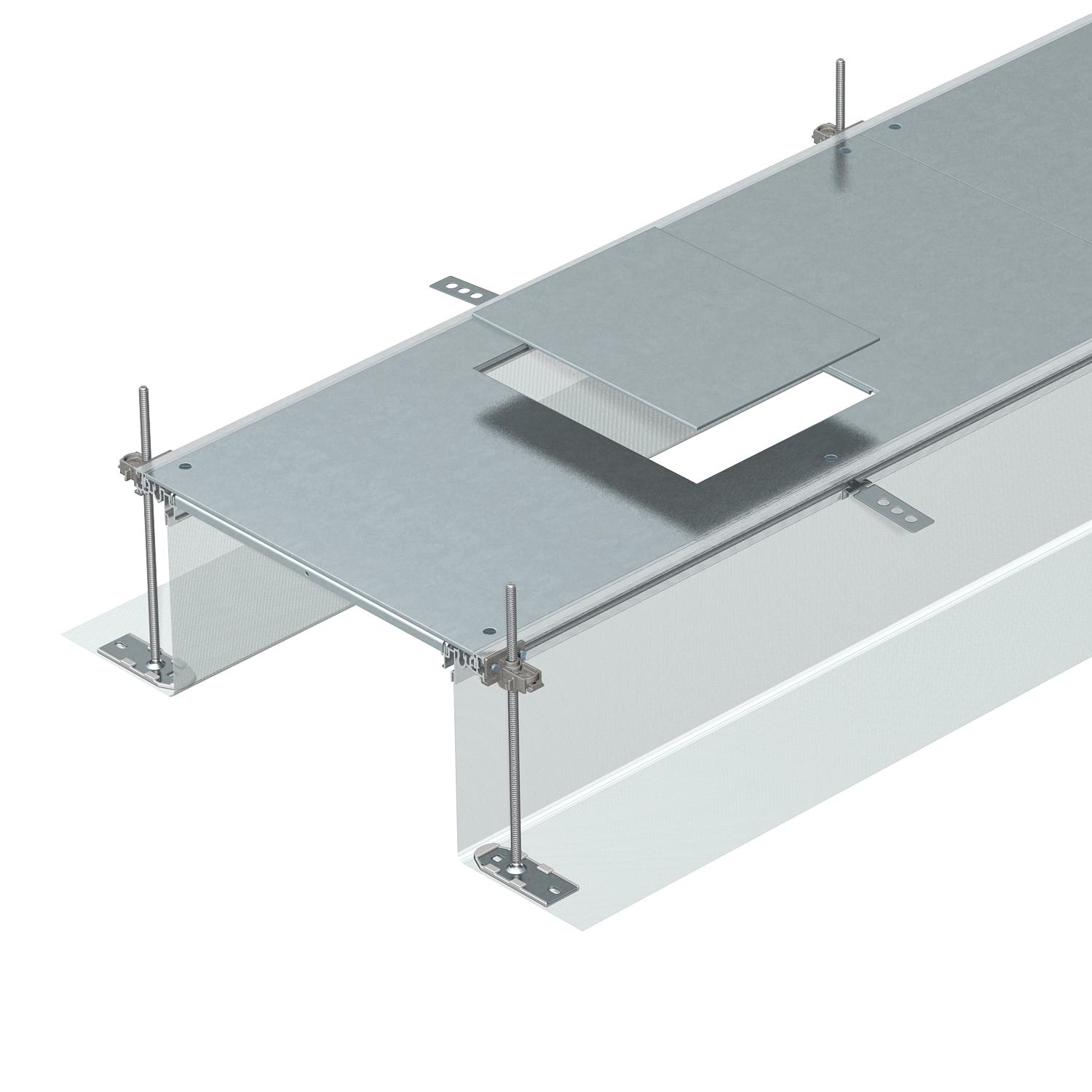

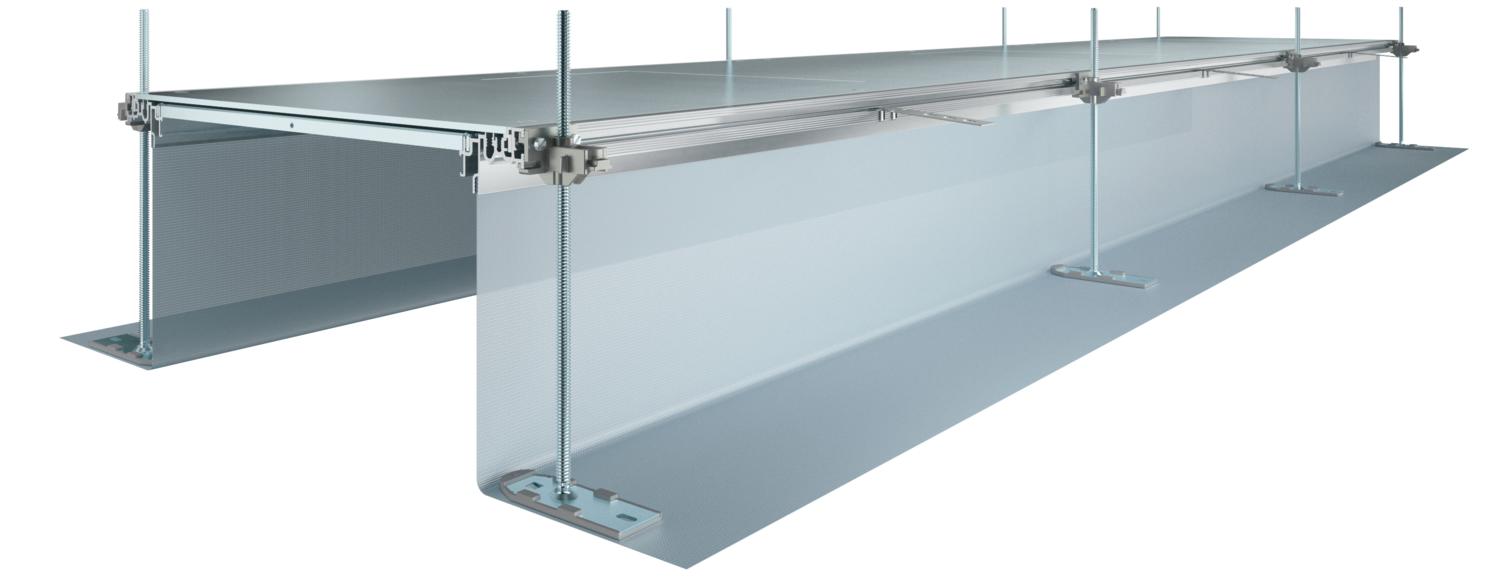

Előszerelt csatornaegység a kábel vezetéshez 3 fedéllel, egy 6-os névleges méretű szerelvénybeépítő egység beszereléséhez, részei: két oldalprofil ráhelyezett flexibilis fém szitaszövet oldalfallal, 4 mm-es padlóburkolattámasz-profilok. A csomagolási egység a következőket tartalmazza: 6 állítható magasságú rögzítőláb, 6 betonkapocs és 3 fedél támaszték 400 mm csatornaszélességnél és 6 fedél támaszték az 500 és 600 mm csatornaszélességnél. A 400, 500 és 600 mm-es fedél-alátámasztáshoz feltétlenül szükséges szintezőegység (vegye figyelembe a szintezési magasságot), a csomagolási egység nem tartalmazza, külön kell megrendelni őket. A csatornafedelek 400 mm névleges szélességig rá vannak csavarozva.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
Csatlakozónyílással	igen
Csatornamagasság max.	240 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	nem
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen
Méret	2400x400x240
Minimális esztrich-magasság	40
Néveleges méret szerelvénybeépítő egységhez	6
Potenciálkiegyenlítéssel	nem
szélesség	400 mm
Szerelőnyílás	derékszögű
Szerelőnyílás	szerelvénybetéthez
Szerelőnyílás fedlap	igen
Szétválasztható	igen
Szintezési tartomány max.	240 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-G40040240D6	2400 mm	400 mm	40 mm	240 mm	3	7424182	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-240 mm magas	OKA-G40040240FBL	7423964	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-240 mm magas	OKA-G40040240FBR	7423984	Darab	1 Darab
Csatorna végzáróelem, 40-240 mm magas	OKA-G40040240ES	7424304	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm	NE DSU2 6050	7424842	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm	NE DSU2 10075	7424844	Darab	3 Darab
Szintezőegység fedél alátámasztáshoz, 170-245 mm magas	NE DSU2 17075	7424846	Darab	3 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
Válaszfal, 135 FS	TSG 135 FS	6062132	m	3 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
