Csatornaegység GES6-hez, 40-140 mm magas 2400 | 400 | 40 | 140 | 3

Csatornaegység GES6-hez, 40-140 mm magas

Rend. szám 7424162 | EAN-kód 4012195243571

Rend. szám / Típus	7424162 / OKA-G40040140D6

hossz	2400 mm

szélesség	400 mm

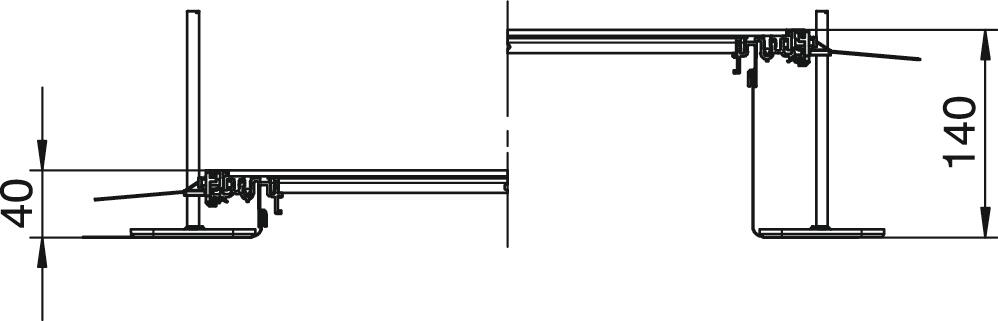

Csatornamagasság min.	40 mm

Csatornamagasság max.	140 mm

Burkolatok	3

Termékleírás

Termékleírás

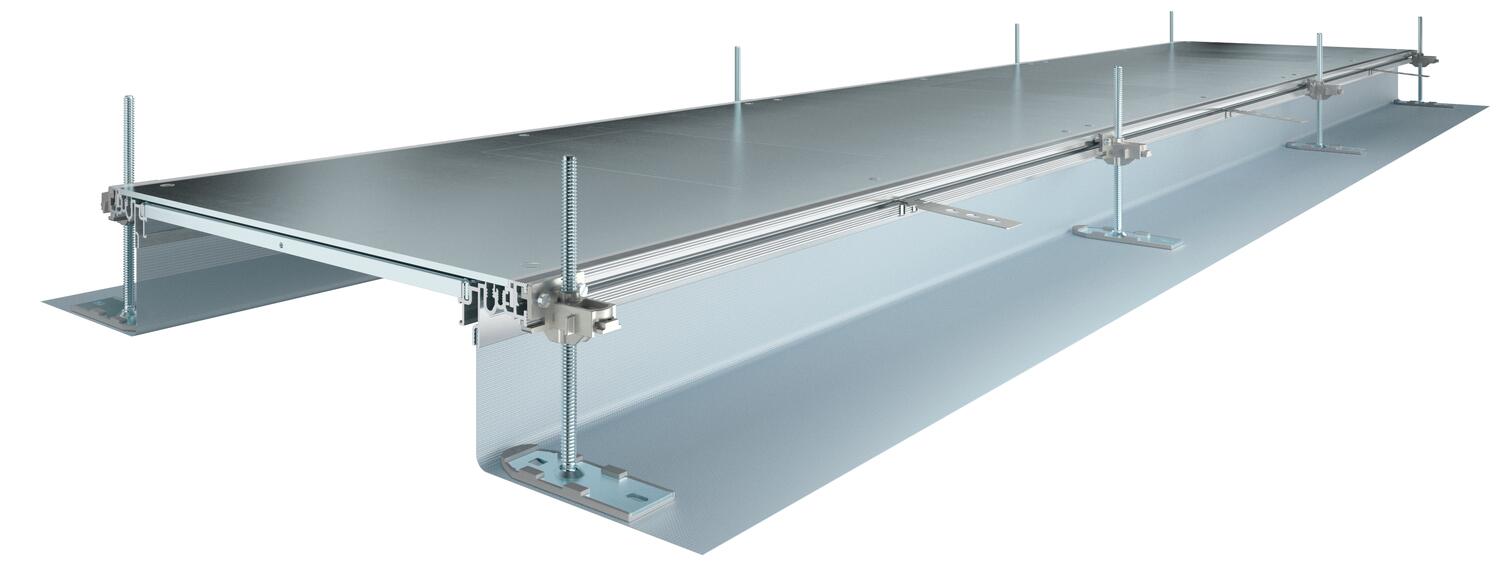

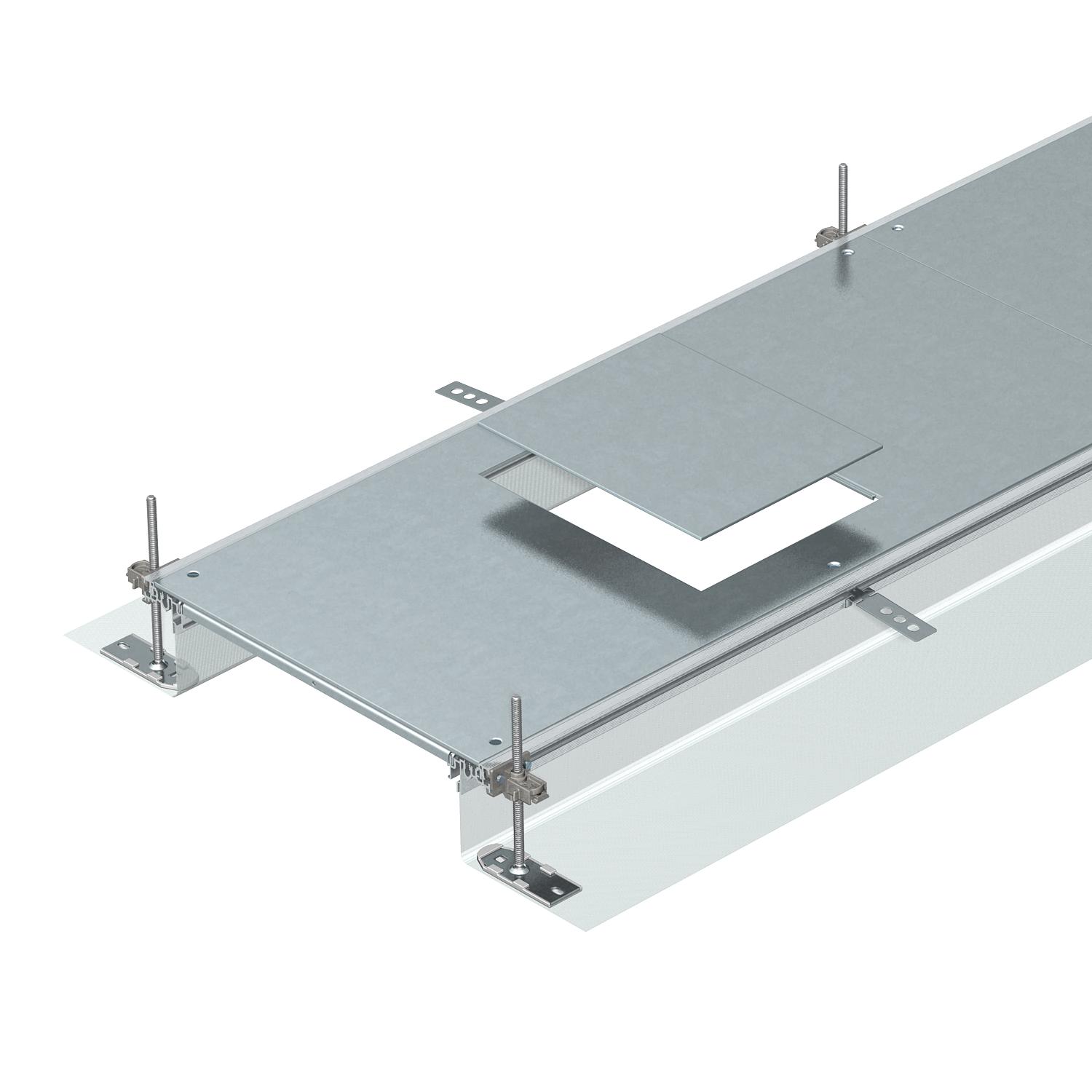

Szerelésre kész csatornaegység vezetékrendezéshez, részei: 3 db rendszerfedél, 2 db oldalprofil rászerelt fém szitaszövetből készült rugalmas oldalfallal, 3 mm-es padlóburkolat támprofilok. Száraz, beltéri helyiségekben, száraz ápolású padlókhoz A megfelelő tartozékkal nedves ápolású padlókhoz is alkalmas. A doboz tartalmaz 6 db állítható rögzítőszegletet, 6 db betoncsavart és a 200-as, 300-as és 400-as csatornáknál 3 db fedéltömítést, az 500-as és 600-as csatornáknál pedig 6 db fedélalátámasztást. A 400, 500 és 600 mm-es fedél alátámasztásához feltétlenül szükséges szintezőegység (vegye figyelembe a szintezési magasságot), a csomagolási egység nem tartalmazza, külön kell megrendelni őket. A csatornafedelek szállításkor fel vannak csavarozva.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
Csatlakozónyílással	igen
Csatornamagasság max.	140 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	nem
hossz	2400 mm
Kiálló résszel	igen

Levehető felső rész	igen
Méret	2400x400x140
Minimális esztrich-magasság	40
Néveleges méret szerelvénybeépítő egységhez	6
Potenciálkiegyenlítéssel	nem
szélesség	400 mm
Szerelőnyílás	szerelvénybetéthez
Szerelőnyílás	derékszögű
Szerelőnyílás fedlap	igen
Szétválasztható	igen
Szintezési tartomány max.	140 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-G40040140D6	2400 mm	400 mm	40 mm	140 mm	3	7424162	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBL	7423954	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBR	7423974	Darab	1 Darab
Csatorna végzáróelem, 40-150 mm magas	OKA-G40040150ES	7424284	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm	NE DSU2 4030	7424840	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm	NE DSU2 6050	7424842	Darab	3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm	NE DSU2 10075	7424844	Darab	3 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
Válaszfal, 135 FS	TSG 135 FS	6062132	m	3 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
