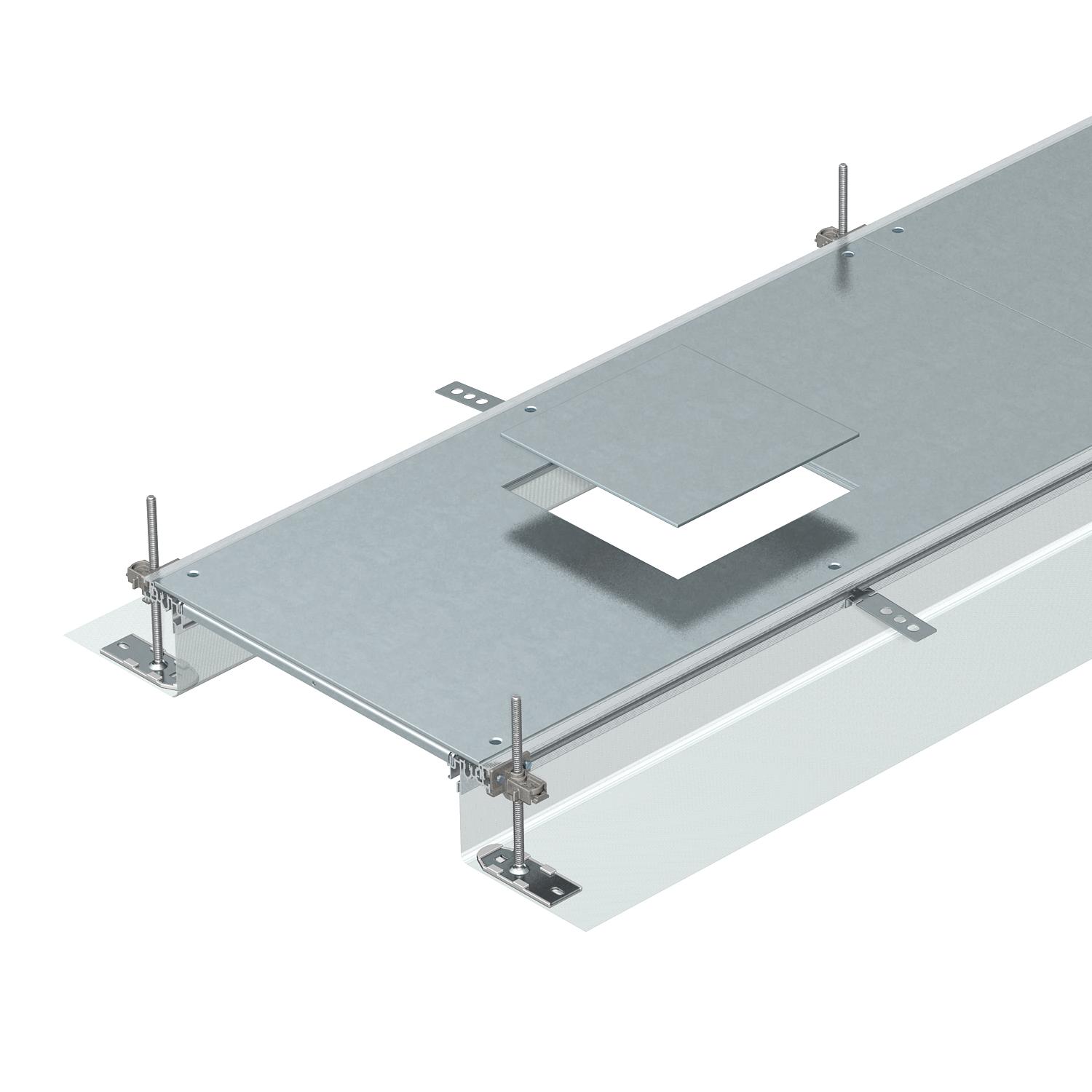

Csatornaegység GES4-hez, 40-140 mm magas
Rend. szám 7424120 | EAN-kód 4012195243458
- Termékleírás
-

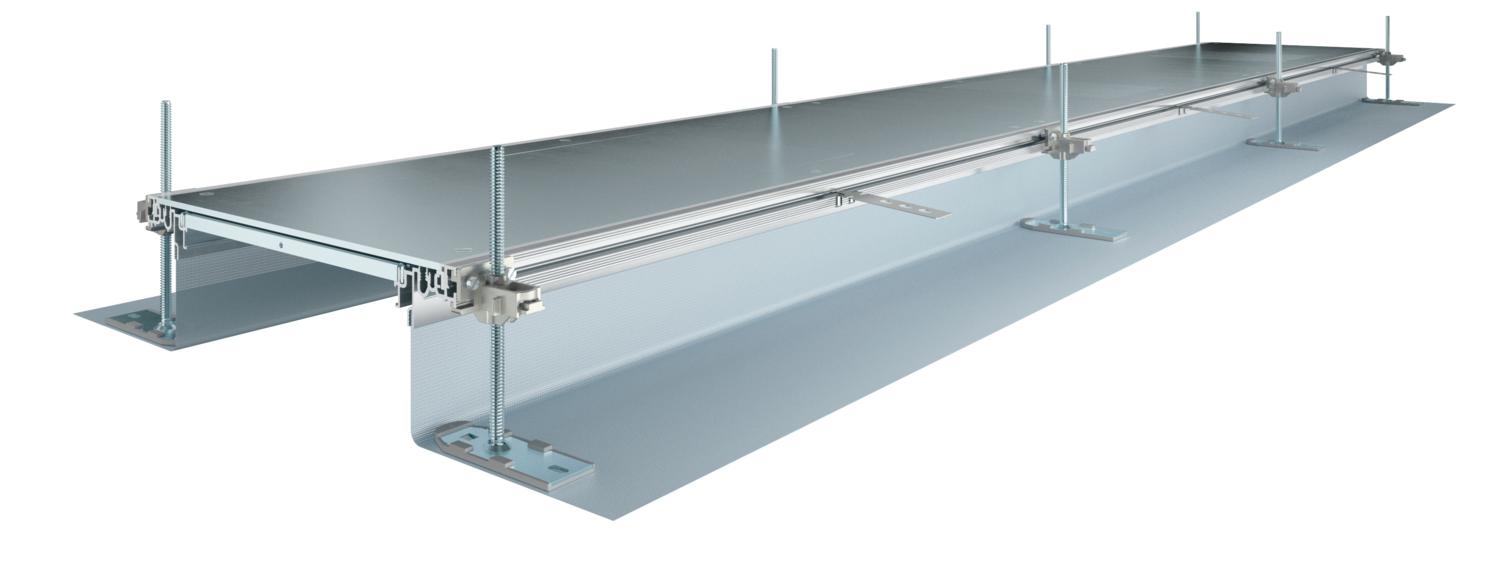

TermékleírásSzerelésre kész csatornaegység a kábelvezetéshez 3 fedéllel, egy 4-es névleges méretű szerelvénybeépítő egység beszereléséhez, részei: két oldalprofil flexibilis fém szitaszövet oldalfallal, 4 mm-es padlóburkolattámasz-profilok és csatornafedél vaklemezzel lezárt szerelőnyílással. A csomagolási egység a következőket tartalmazza: 6 állítható magasságú rögzítőláb, 6 betonkapocs és 3 fedél támaszték 300 és 400 mm csatornaszélességnél vagy 6 fedél támaszték az 500 és 600 mm csatornaszélességnél. A 400, 500 és 600 mm-es fedél alátámasztásához feltétlenül szükséges szintezőegység (vegye figyelembe a szintezési magasságot), a csomagolási egység nem tartalmazza, külön kell megrendelni őket. A csatornafedelek szállításkor fel vannak csavarozva.
-
- Műszaki adatok
-
Műszaki adatok

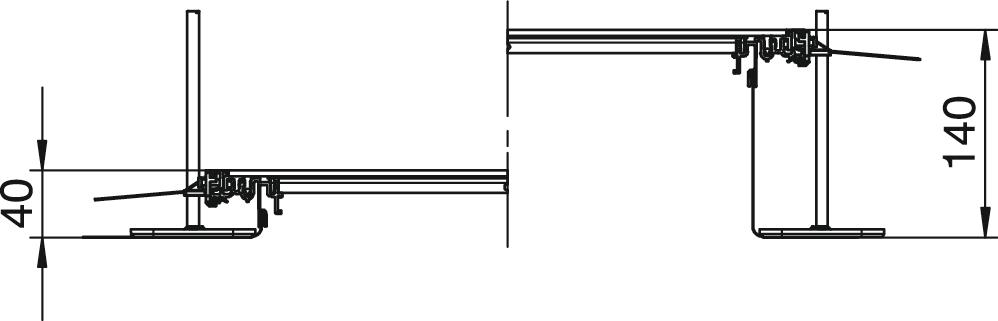

Alkalmas tágulási hézaghoz nem Anyag acél Beépítőnyílás padlótartályhoz nem Bepattanó fedélrögzítés nem Betervezett beépíthető egységek darabszáma 3 Burkolatok 3 Csatlakozónyílással igen Csatornamagasság max. 140 mm Csatornamagasság min. 40 mm Fedél anyagvastagsága 4 Felület szalaghorganyzott Fenéklemez nem hossz 2400 mm Kiálló résszel igen Levehető felső rész igen Méret 2400x300x140 Minimális esztrich-magasság 40 Néveleges méret szerelvénybeépítő egységhez 4 Potenciálkiegyenlítéssel nem szélesség 300 mm Szerelőnyílás szerelvénybetéthez Szerelőnyílás Négyzetes Szerelőnyílás fedlap igen Szétválasztható igen Szintezési tartomány max. 140 mm Szintezési tartomány min. 40 mm Tömítés-beépítési lehetőség igen Válaszfallal nem - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

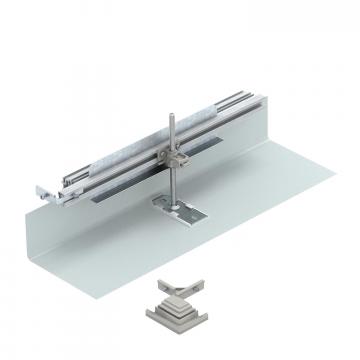

Építőkészlet balra forduló sarokelemhez, 40-150 mm magas
OKA-G30040150FBL 7423952 1 Darab

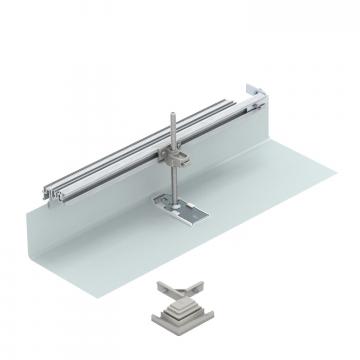

Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas
OKA-G30040150FBR 7423972 1 Darab
Csatorna végzáróelem, 40-150 mm magas
OKA-G30040150ES 7424282 1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez
OKA FB2 TX 7424821 1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm
NE DSU2 4030 7424840 3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm
NE DSU2 6050 7424842 3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm
NE DSU2 10075 7424844 3 Darab
Védővezető-csatlakozókapocs
8AWR 6288704 10 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 60 FS
TSG 60 FS 6062068 3 m
Válaszfal, 85 FS
TSG 85 FS 6062114 3 m
Válaszfal, 110 FS
TSG 110 FS 6062122 3 m
Válaszfal, 135 FS
TSG 135 FS 6062132 3 m
Vákumos emelő, 300N
WZ 1029 7408634 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat OKA-G30040140D4 / 7424120 , 0.17MB , pdfJelhasználati engedély VDE jelölésengedély OKA , 0.18MB , pdf
