Csatornaegység GES4-hez, 100-150 mm magas

Rend. szám 7424620 | EAN-kód 4012195244714

Rend. szám / Típus

hossz	2400 mm

szélesség

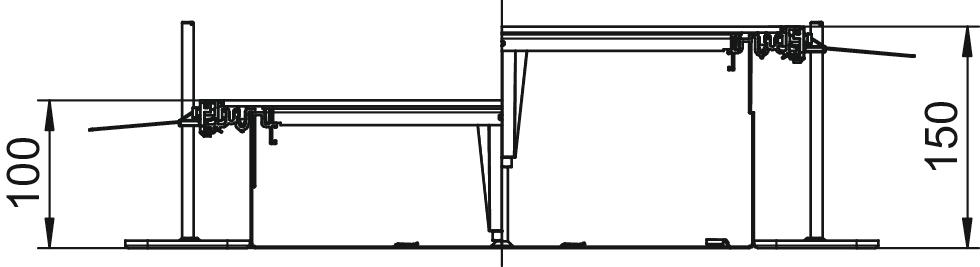

Csatornamagasság min.	100 mm

Csatornamagasság max.	150 mm

Burkolatok	3

Termékleírás

Termékleírás

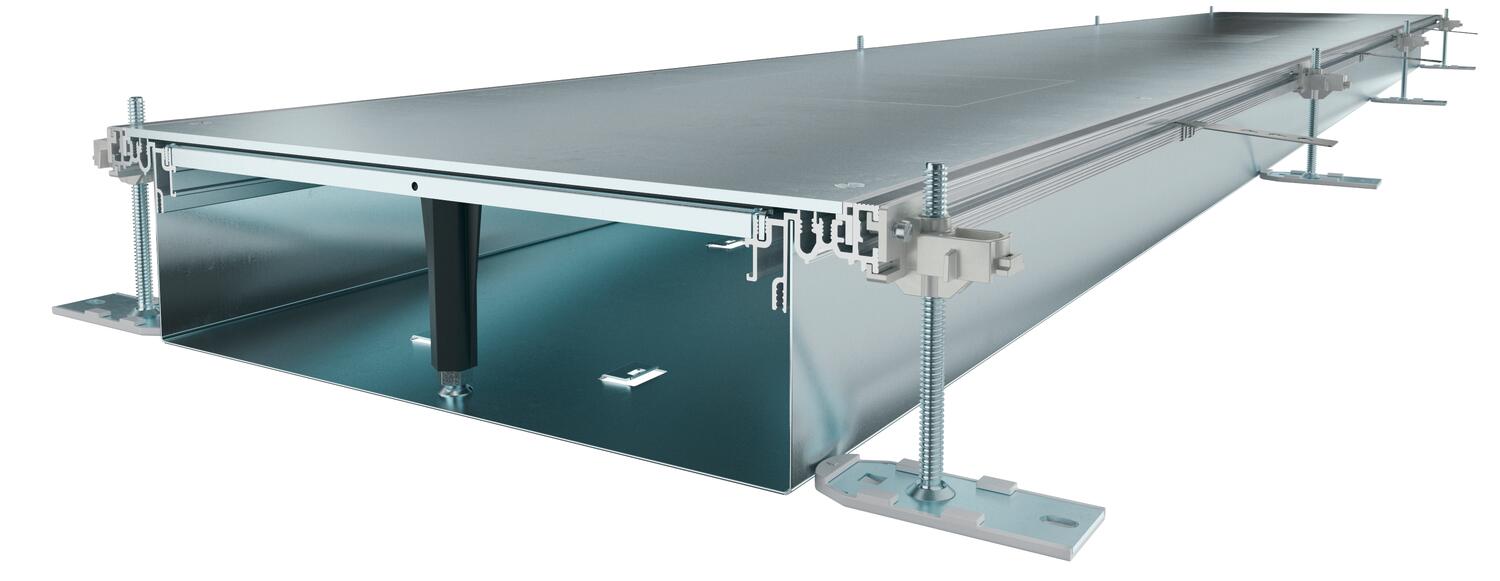

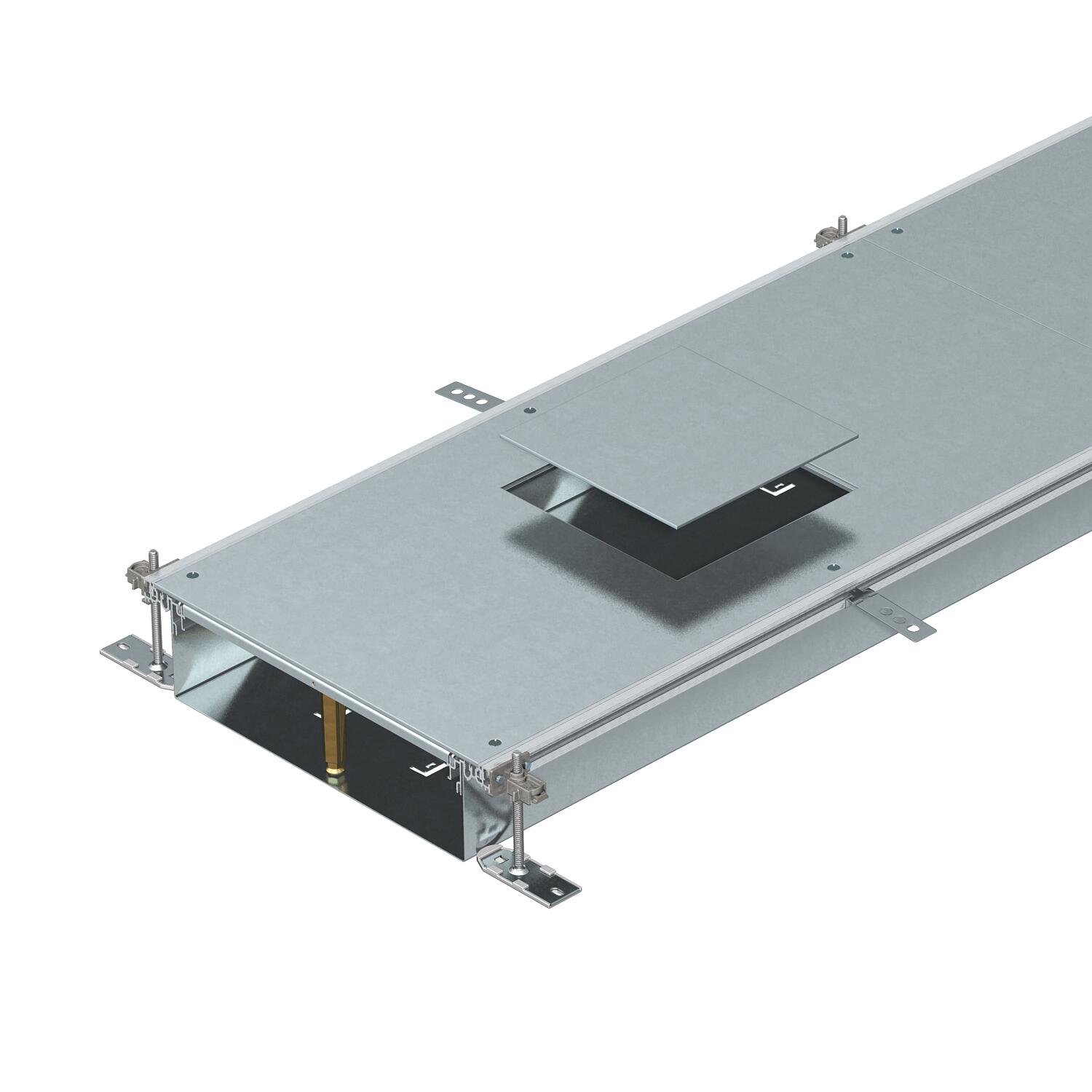

Szerelésre kész csatornaegység 3 vagy 6 szerelvénybeépítő-fedéllel a vezetékrendezéshez és 4-es névleges méretű beépítőegységek beszereléséhez, részei: csatorna-alsórész (fenékvályú oldalprofilokkal és padlóburkolat-támaszprofilokkal) és csatornafedél vaklemezzel lezárt szerelőnyílással. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 esztrich-dübel és fedélalátámasztás (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő-alátámasztás: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	2
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	nem
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
Csatlakozónyílással	igen
Csatornamagasság max.	150 mm
Csatornamagasság min.	100 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
hossz	2400 mm
Kiálló résszel	igen
Levehető felső rész	igen

Méret	2400x300x100
Minimális esztrich-magasság	100
Néveleges méret szerelvénybeépítő egységhez	4
Potenciálkiegyenlítéssel	nem
Rekeszek	3 St.
szélesség	300 mm
Szerelőnyílás	szerelvénybetéthez
Szerelőnyílás	Négyzetes
Szerelőnyílás fedlap	igen
Szétválasztható	nem
Szintezési tartomány max.	150 mm
Szintezési tartomány min.	100 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	dugaszolni
Válaszfallal	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	m	2,4 m
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

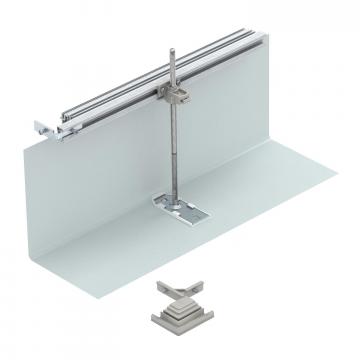

Építőkészlet balra forduló sarokelemhez, 40-240 mm magas	OKA-G30040240FBL	7423962	Darab	1 Darab

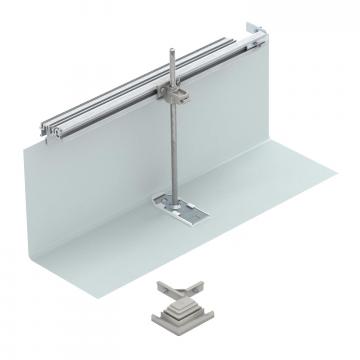

Építőkészlet jobbra forduló sarokelemhez, 40-240 mm magas	OKA-G30040240FBR	7423982	Darab	1 Darab
Csatorna végzáróelem, 40-240 mm magas	OKA-G30040240ES	7424302	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
