C-profilú rácsos kábeltálca, CGR 50 FT

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	50 mm

Huzalátmérő	4,5 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

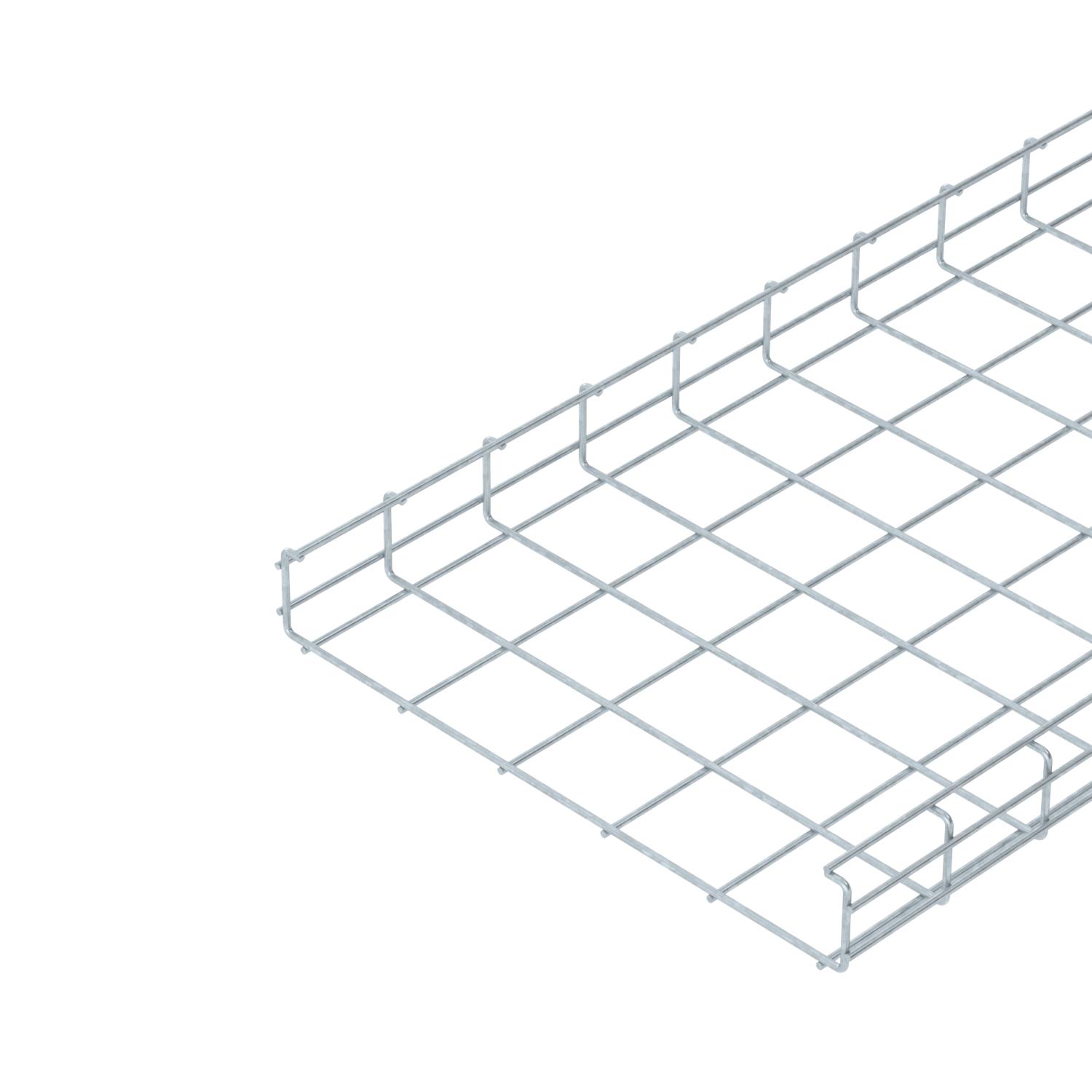

Ponthegesztett acélhuzalból készült, 50 mm oldalmagasságú C-profilú rácsos kábeltálca.
Mágneses árnyékoló csillapítás 15 dB

Műszaki adatok

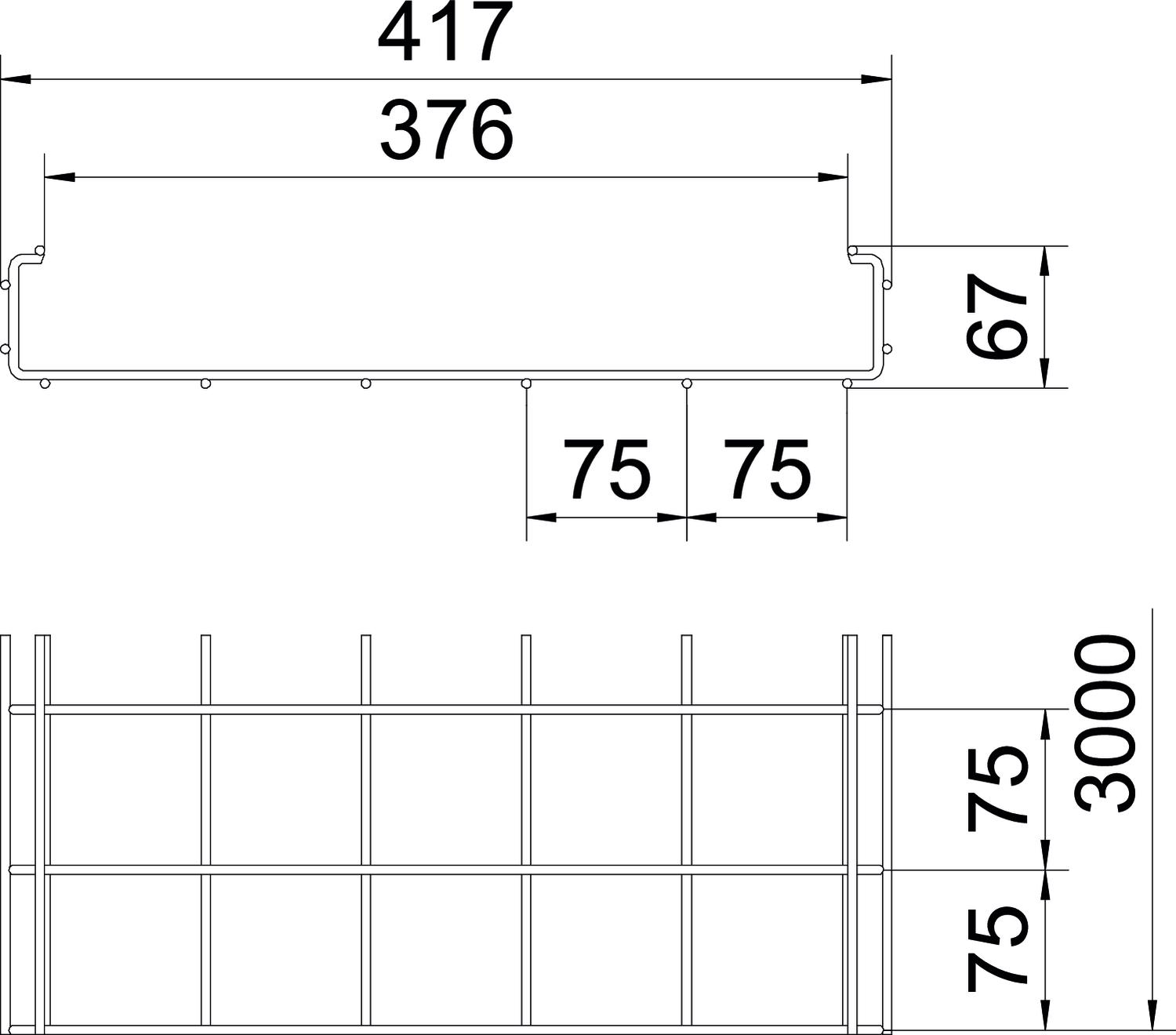

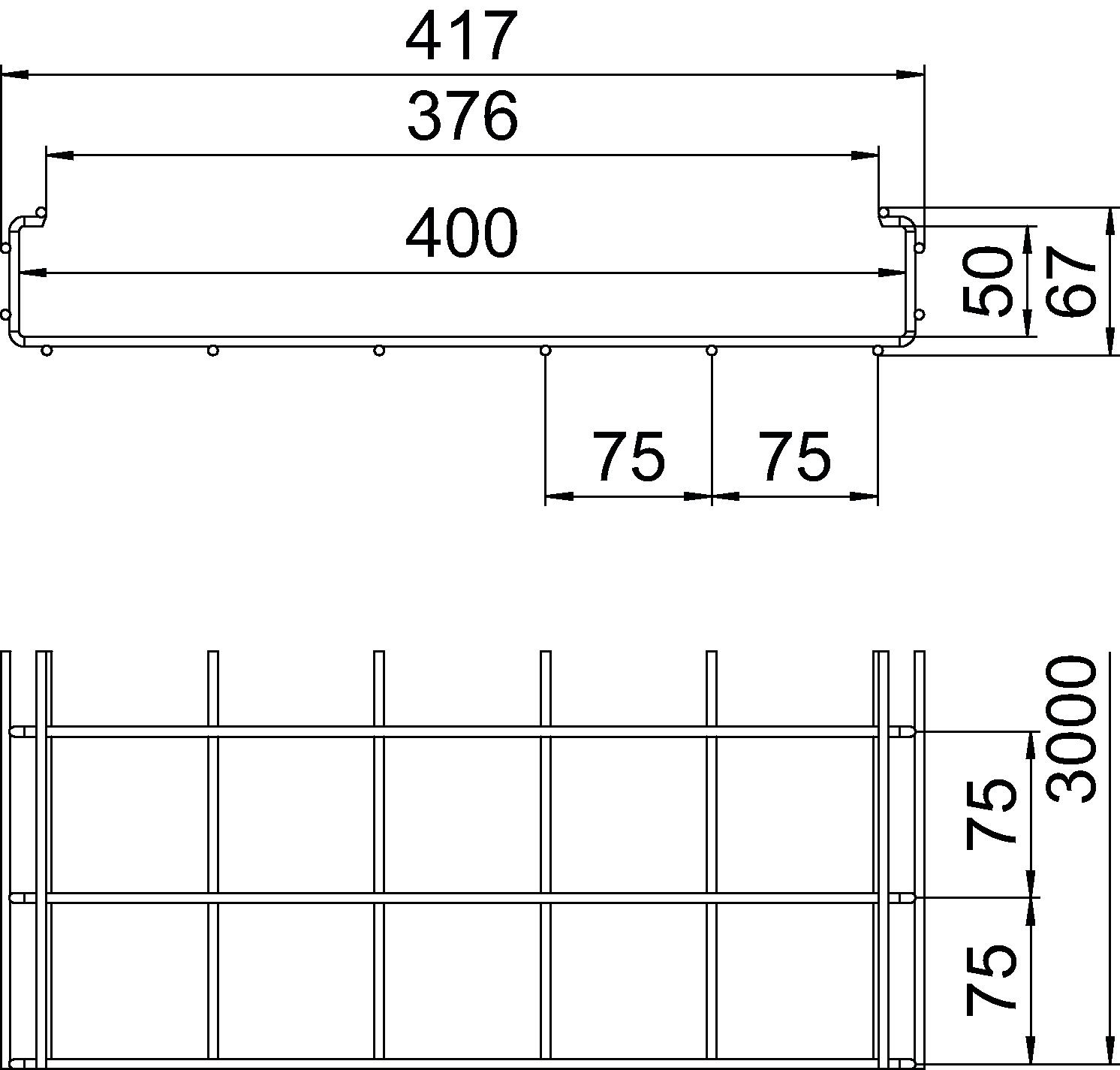

A méret	376 mm
Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	417 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	5,021 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
H méret	67 mm
Hasznos keresztmetszet	15700 mm²
Hasznos keresztmetszet	157 cm²
hossz	3000 mm
Huzalátmérő	4,5 mm
I1 méret	75 mm
L2 méret (mm)	75 mm
Magasság	1,97 in

Magasság	50 mm
Méret	50x400x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül
Profilalak	C-alak
Rozsdamentes acél, maratott	nem
szélesség	400 mm
szélesség	15,75 in
Szín	rozsdavörös
Támaszköz 1,0 m	1,1 kN/m
Támaszköz 1,5 m	0,7 kN/m
Támaszköz 2,0 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nem	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	nem	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	nem	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nem	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nem	6017460	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, FT	GSV 34 FT	6016634	Darab	20 Darab
45°-os szerelőszeglet, FT	MW 45 SL10 FT	6017320	Darab	20 Darab
90°-os szerelőszeglet, FT	MW 90 SL17 FT	6017347	Darab	20 Darab
Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
Válaszfal, 30 DD	TSG 30 DD	6062314	m	3 m
