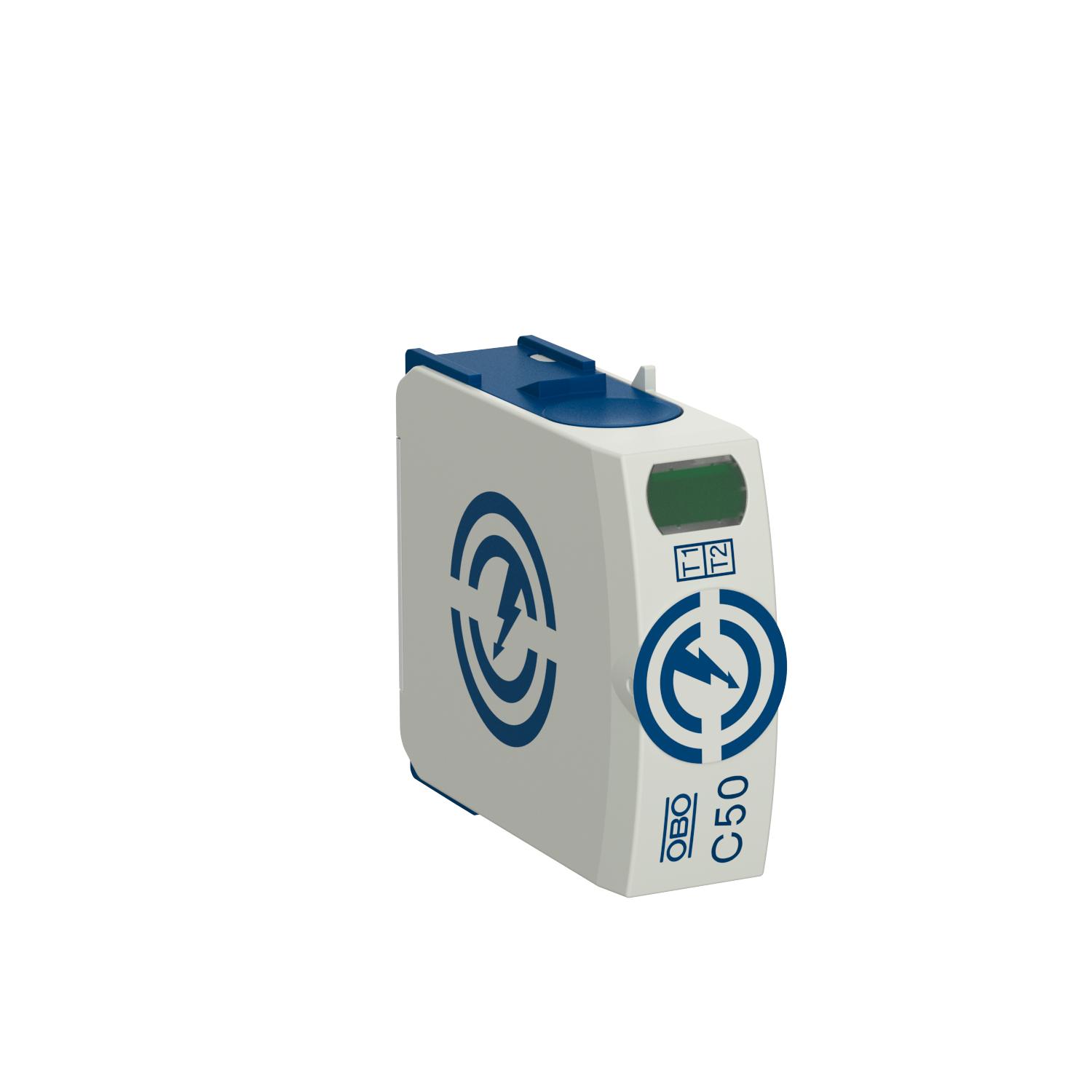

Betét T1+T2 típusú SPD-hez, V50, 280V N/PE | 255 | IP20

Betét T1+T2 típusú SPD-hez, V50, 280V

Rend. szám 5095609 | EAN-kód 4012196337620

Rend. szám / Típus	5095609 / C50-0-255

A pólusok kivitele	N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD

• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• villámáram levezetőképesség pólusonként maximum 50 kA (10/350) összesen

• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

• bepattintható, rázkódás elleni védelemmel és feszültségkódolással

• halogénmentes műanyag (UL 94 V-0)

* Komplett = betét és aljzat

Műszaki adatok

Műszaki adatok

A pólusok kivitele	N/PE
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Ház anyaga	PA UL 94 V-0
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	80 kA
Maximális levezetőképesség (8/20 μs)	50 kA
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG

Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Mindestabstand	1,5 mm
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs) [N-PE]	50 kA
Névleges levezetőképesség (8/20 µs)	30 kA
Névleges levezetőképesség (8/20 µs) [L-N]	30 kA
Pólusszám	1
SPD az IEC EN 61643-1 szerint	I+II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Villámáram (10/350) [összes]	50 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	25 kA
Zulassungen	VDE
