Betáp-ponti védelem kéteres, 120 V-os, nagyfrekvenciás alkalmazásokhoz

Rend. szám 5097976 | EAN-kód 4012195578277

Rend. szám / Típus	5097976 / TKS-B

Pólusszám	2

Max. tartós feszültség, AC	120 V

Legmagasabb tartós feszültség, DC	170 V

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

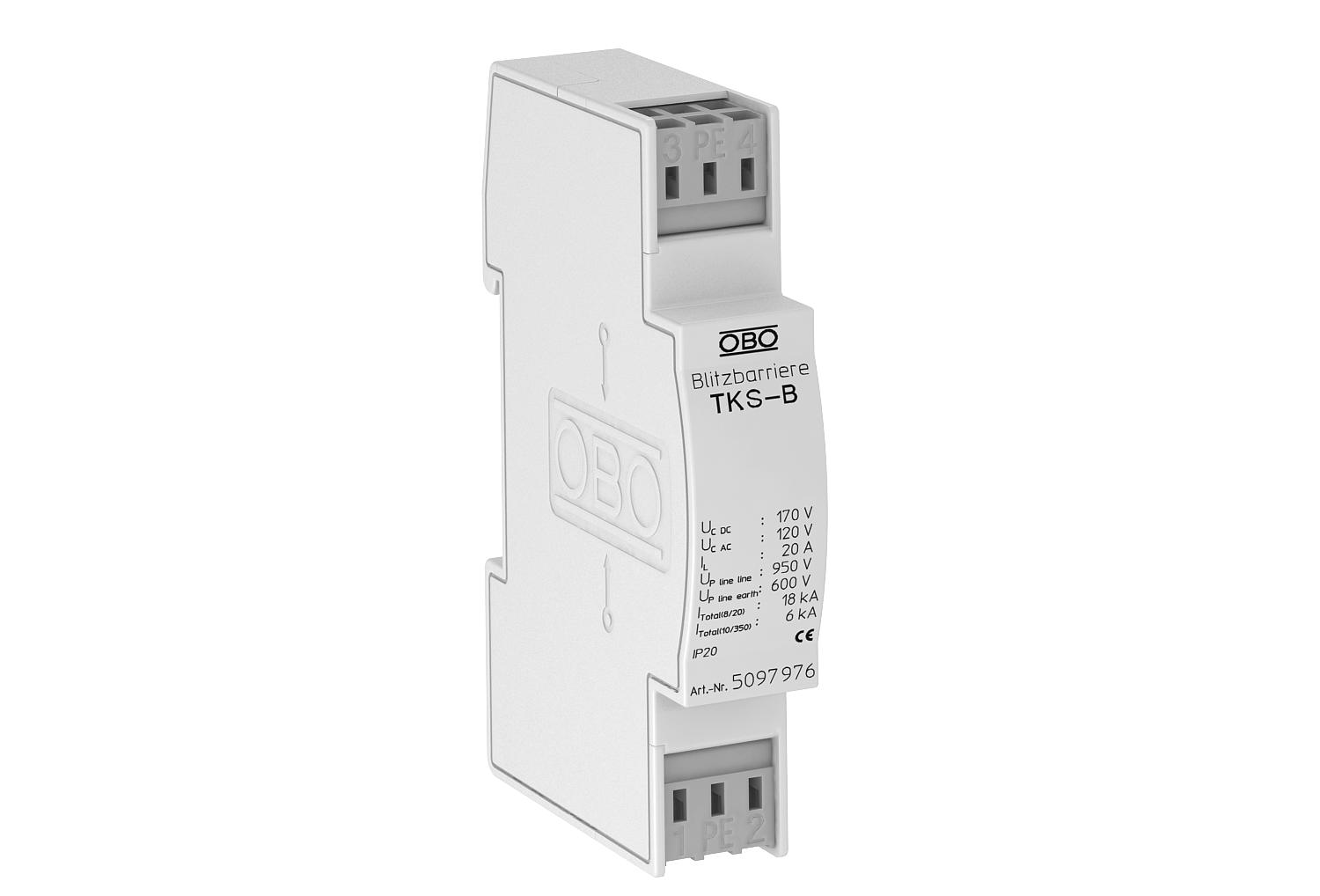

TKS-B: túlfeszültség-védelmi eszköz mérés-, vezérlés- és szabályozástechnikai, valamint telekommunikációs rendszerekhez

• Alapvédelem a villámvédelmi potenciálkiegyenlítéshez

• Nagy levezetőképesség 6 kA (10/350)

• Könnyen szerelhető, rugós sorkapcsokkal

• Helytakarékos 17,5 mm-es raszterméret

Alkalmazási terület: univerzálisan használható, 35 mm-es kalapsínre pattintva.

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás-csatlakoztatás	nem
Beiktatási csillapítás (Insertion loss)	3 dB @ 250 MHz dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	2,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Elosztóegység TE (17,5 mm)	1
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	250 MHz
Kapacitás (ér-ér között)	<10 pF
Kapacitás (ér-föld között)	<10 pF
Kategorie	T1+T2 / D1+C2

Legmagasabb tartós feszültség, DC	170 V
Lökőfeszültségállóság, ér-ér	C2: 18 kV / 9 kA
Lökőfeszültségállóság, ér-föld	C2: 18 kV / 9 kA
LPZ	0→2
Max. tartós feszültség, AC	120 V
Méret	120V AC
Nennlaststrom AC	14 A
Nennlaststrom DC	20 A
Összes levezetési lökőáram (10/350)	D1: 6 kA
Összes-levezetőképesség (8/20)	18 kA
Pólusszám	2
SPD az MSZ EN 61643-21 szerint	T1+T2 / D1+C2
Szigetelési ellenállás	>1 GΩ
Védelmi feszültségszint, ér - ér	<950 V
Védelmi feszültségszint, ér - föld	<600 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
