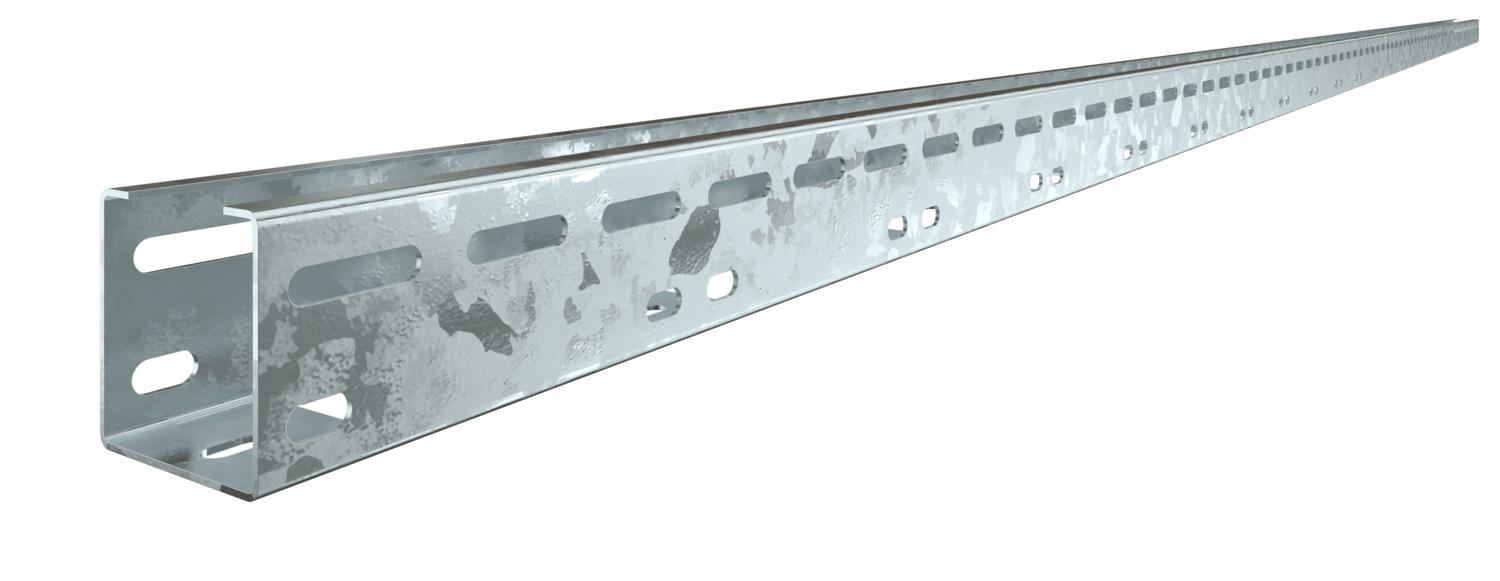

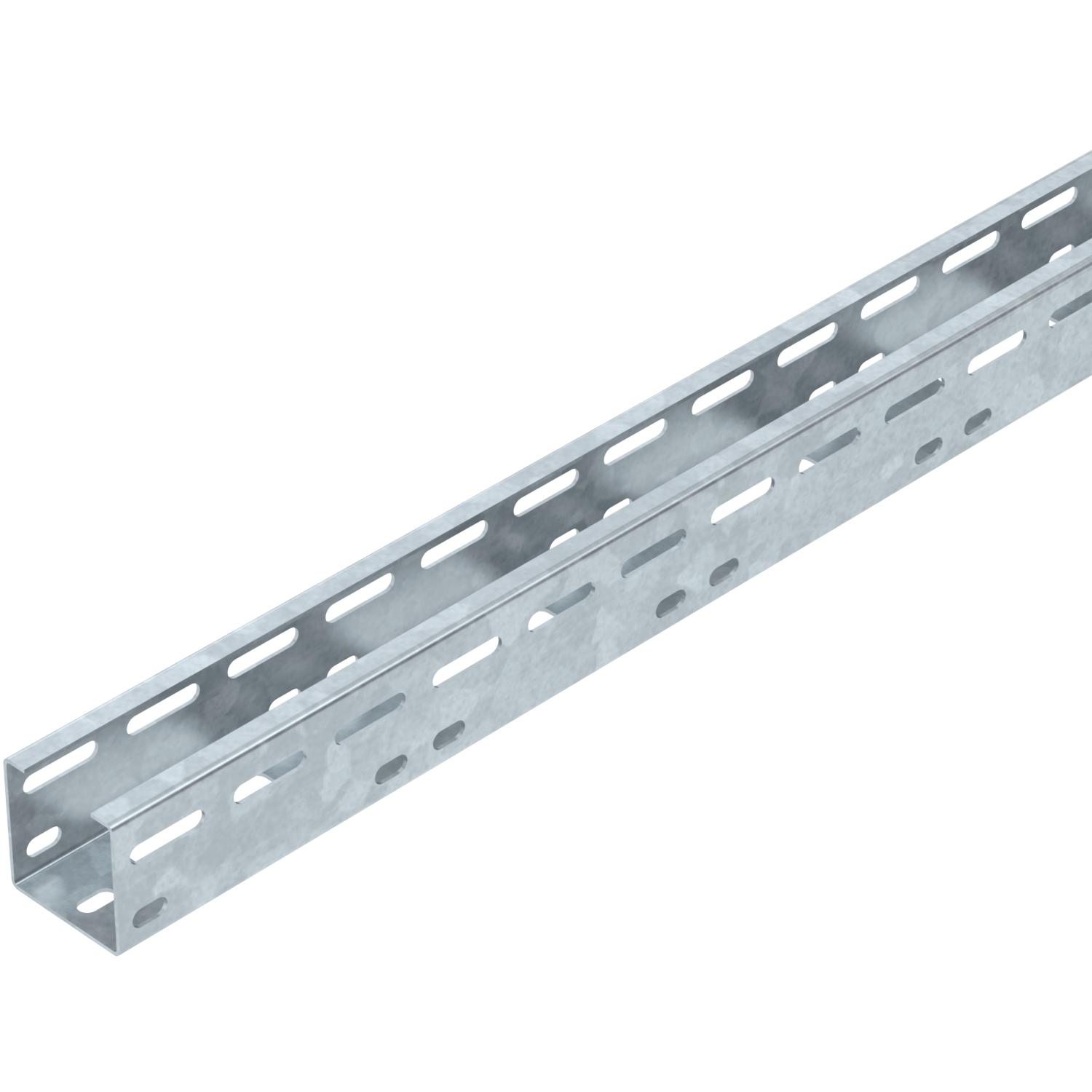

AZ-szerelőcsatornák, 50-es rendszer, FT, oldalsó kivezető nyílás nélkül
Rend. szám 6076149 | EAN-kód 4012196069316
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

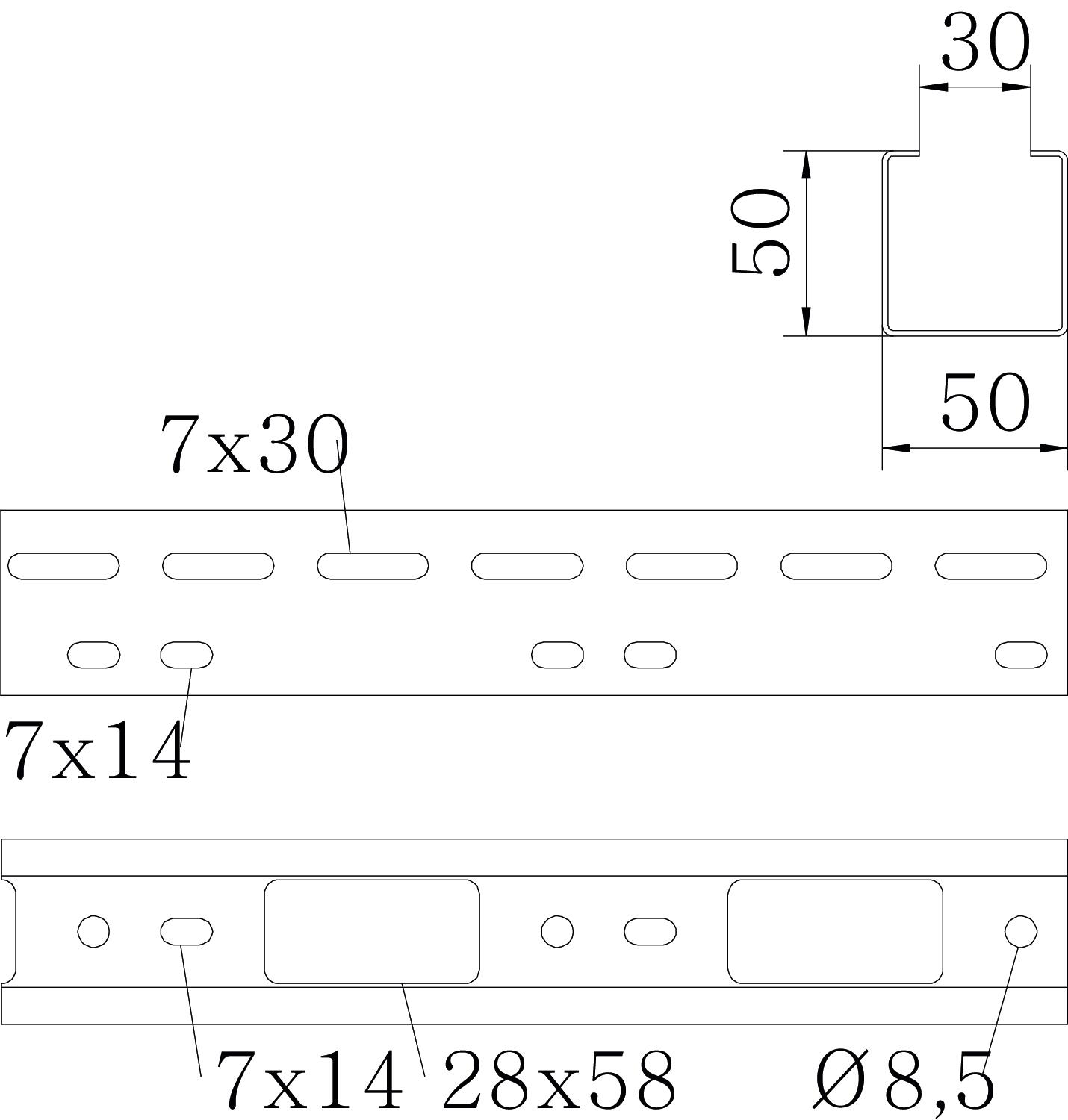

Anyag acél CO₂-lábnyom (GWP) bölcsőtől a kapuig 4,139 kg CO₂e / 1 Méter Felület merítetten tűzihorganyzott Hasznos keresztmetszet 25 cm² Hasznos keresztmetszet 2500 mm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50x50x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 50 mm Szerelési perforálás a padlóban igen Szín rozsdavörös Támaszköz 1,0 m 3 kN/m Támaszköz 1,5 m 2,5 kN/m Támaszköz 2,0 m 1,7 kN/m Támaszköz 2,5 m 0,85 kN/m Támaszköz 3,0 m 0,5 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel
AZDMD 50 DD 6080154 3 m Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Függesztőkengyel, 50 FT
AHB 50 D4 FT 6066505 50 Darab - Letöltések
-
