AZ-szerelőcsatornák, 50-es rendszer, FT
Rend. szám 6075142 | EAN-kód 4012196069019
- Termékleírás
-

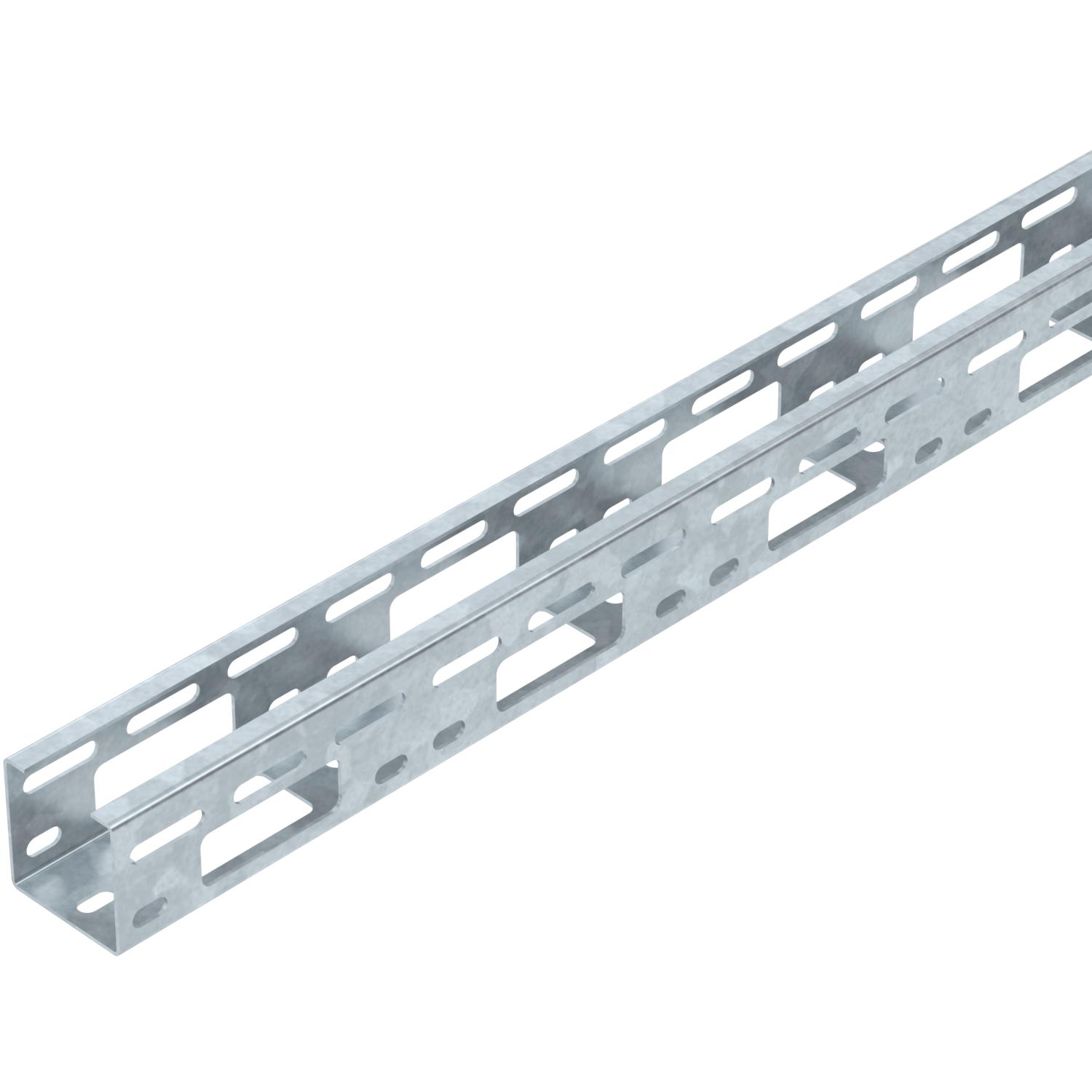

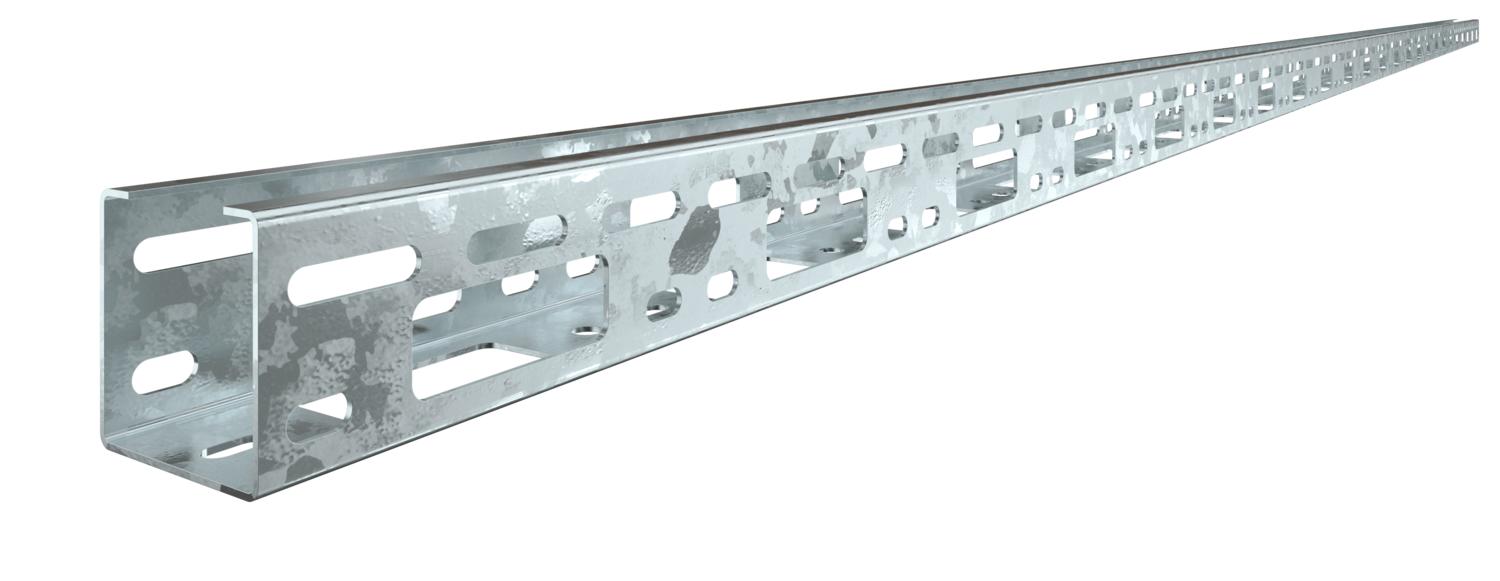

TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél CO₂-lábnyom (GWP) bölcsőtől a kapuig 4,077 kg CO₂e / 1 Méter Felület merítetten tűzihorganyzott Hasznos keresztmetszet 2500 mm² Hasznos keresztmetszet 25 cm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50 x 50 x 1,5 Méret 50x50x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 50 mm Szerelési perforálás a padlóban igen Szín rozsdavörös Támaszköz 1,0 m 2,5 kN/m Támaszköz 1,5 m 2 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,85 kN/m Támaszköz 3,0 m 0,5 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel
AZDMD 50 DD 6080154 3 m Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Függesztőkengyel, 50 FT
AHB 50 D4 FT 6066505 50 Darab - Letöltések
-
