AZ-szerelőcsatornák, 50-es rendszer, A4
Rend. szám 6075152 | EAN-kód 4012195866213
- Termékleírás
-

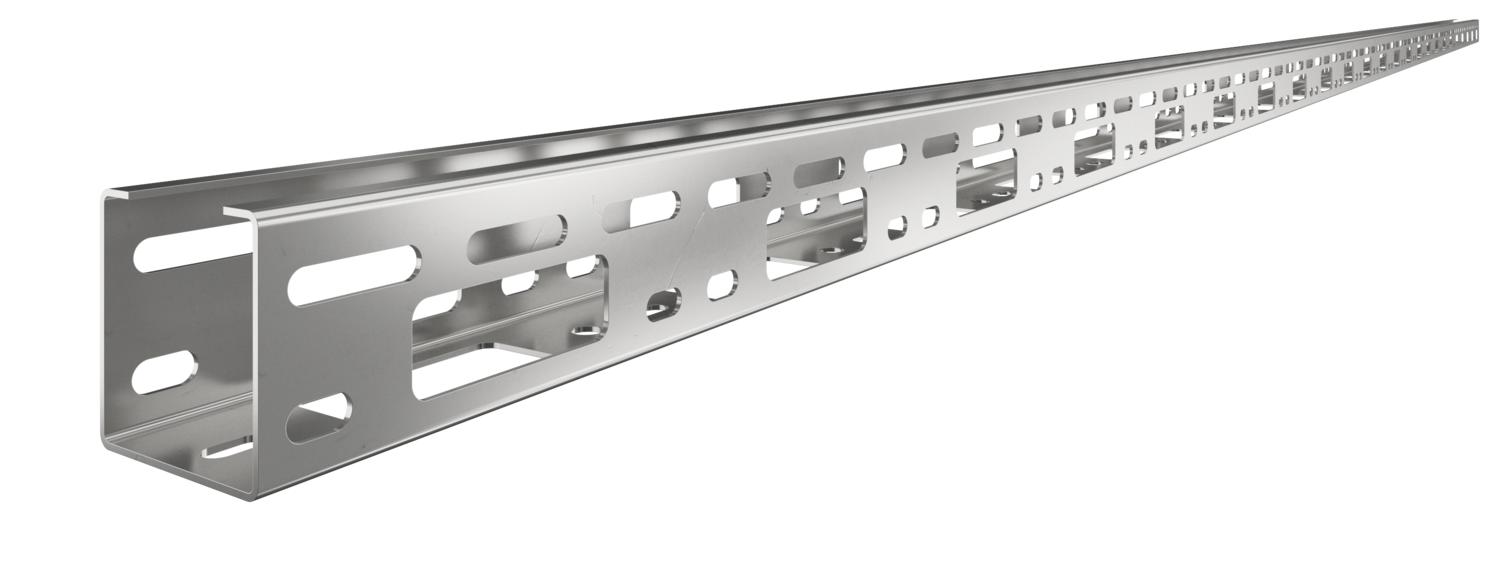

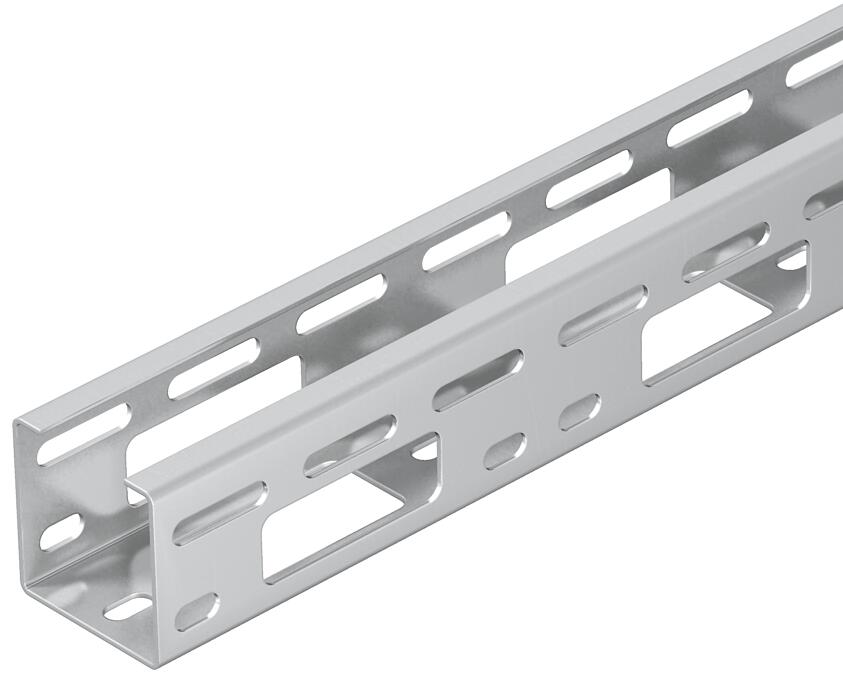

TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok
Anyag rozsdamentes acél, 1.4571 B méret 50 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 9,319 kg CO₂e / 1 Méter Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 2500 mm² Hasznos keresztmetszet 25 cm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50x50x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 50 mm Szerelési perforálás a padlóban igen Szín nemesacél Támaszköz 1,0 m 2,5 kN/m Támaszköz 1,5 m 2 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,85 kN/m Támaszköz 3,0 m 0,5 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab - Letöltések
-
