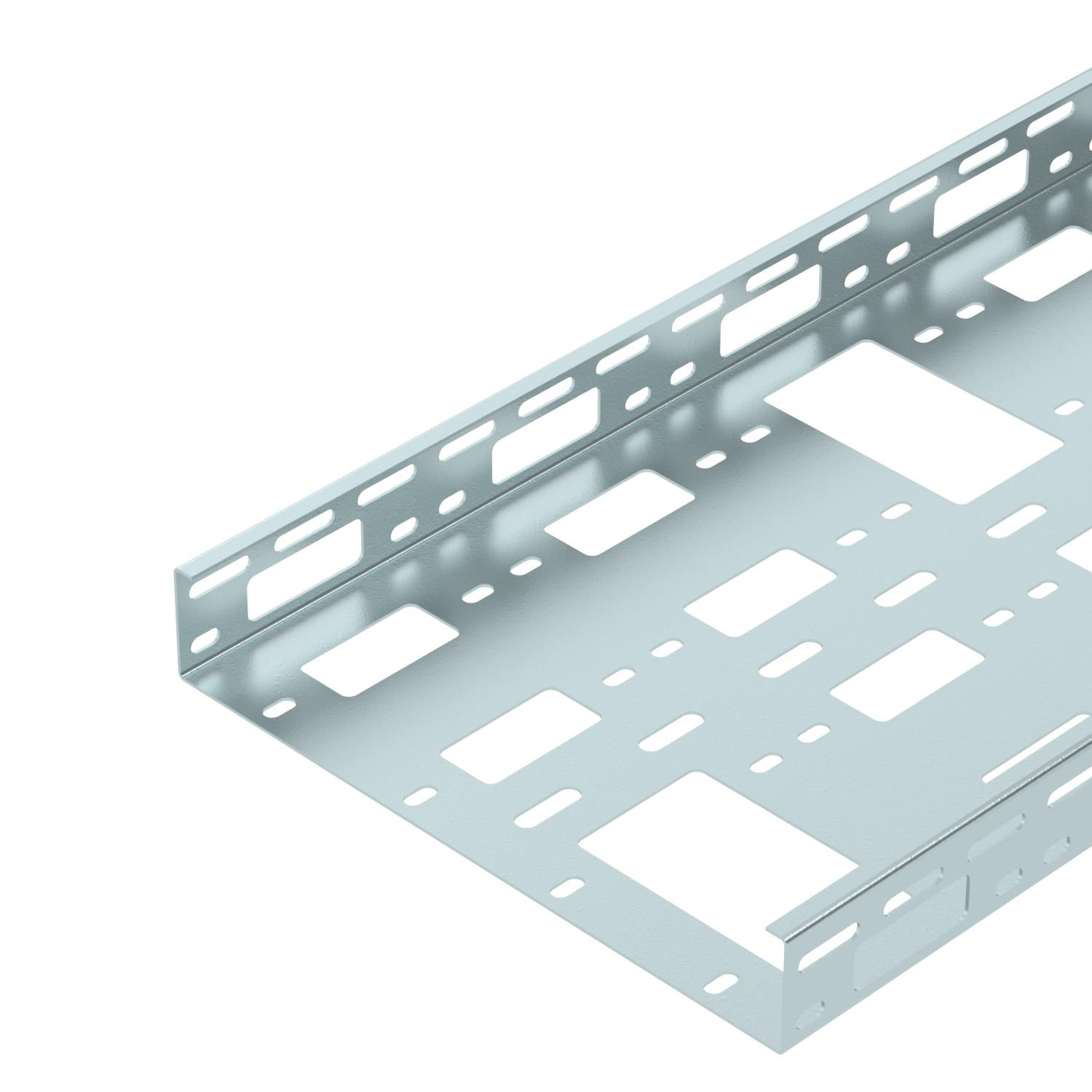

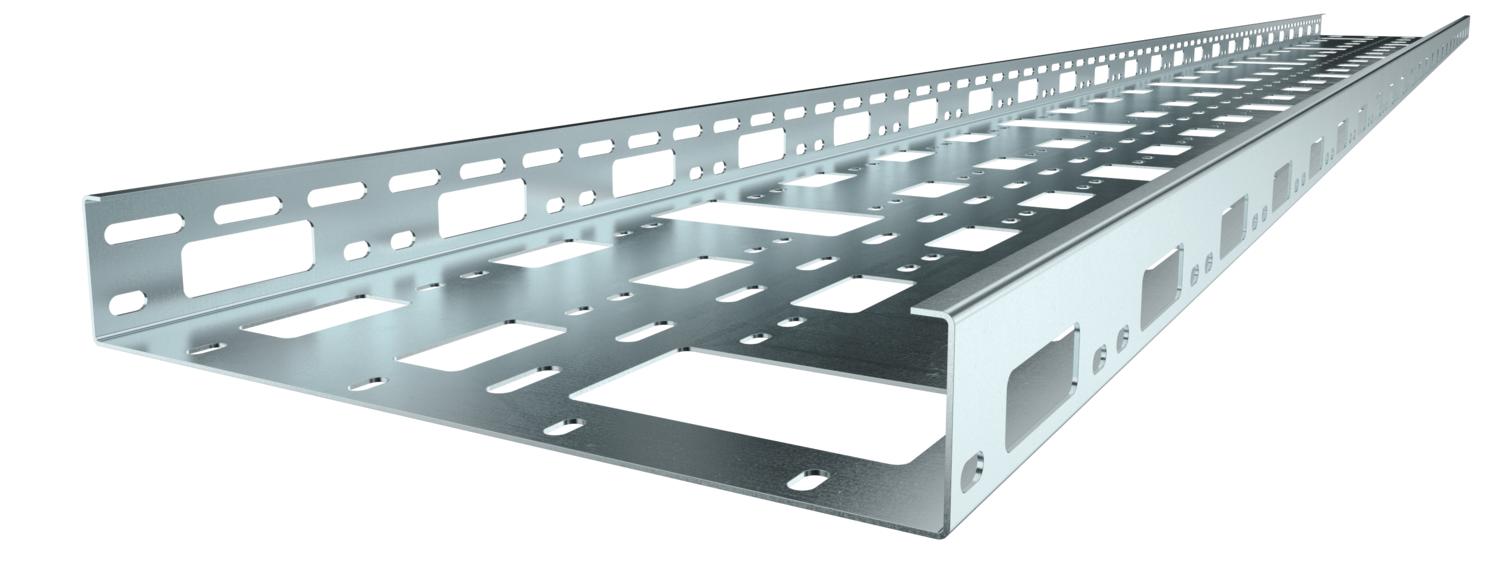

AZ-szerelőcsatornák, 300-as rendszer
Rend. szám 6075370 | EAN-kód 4012195811244
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

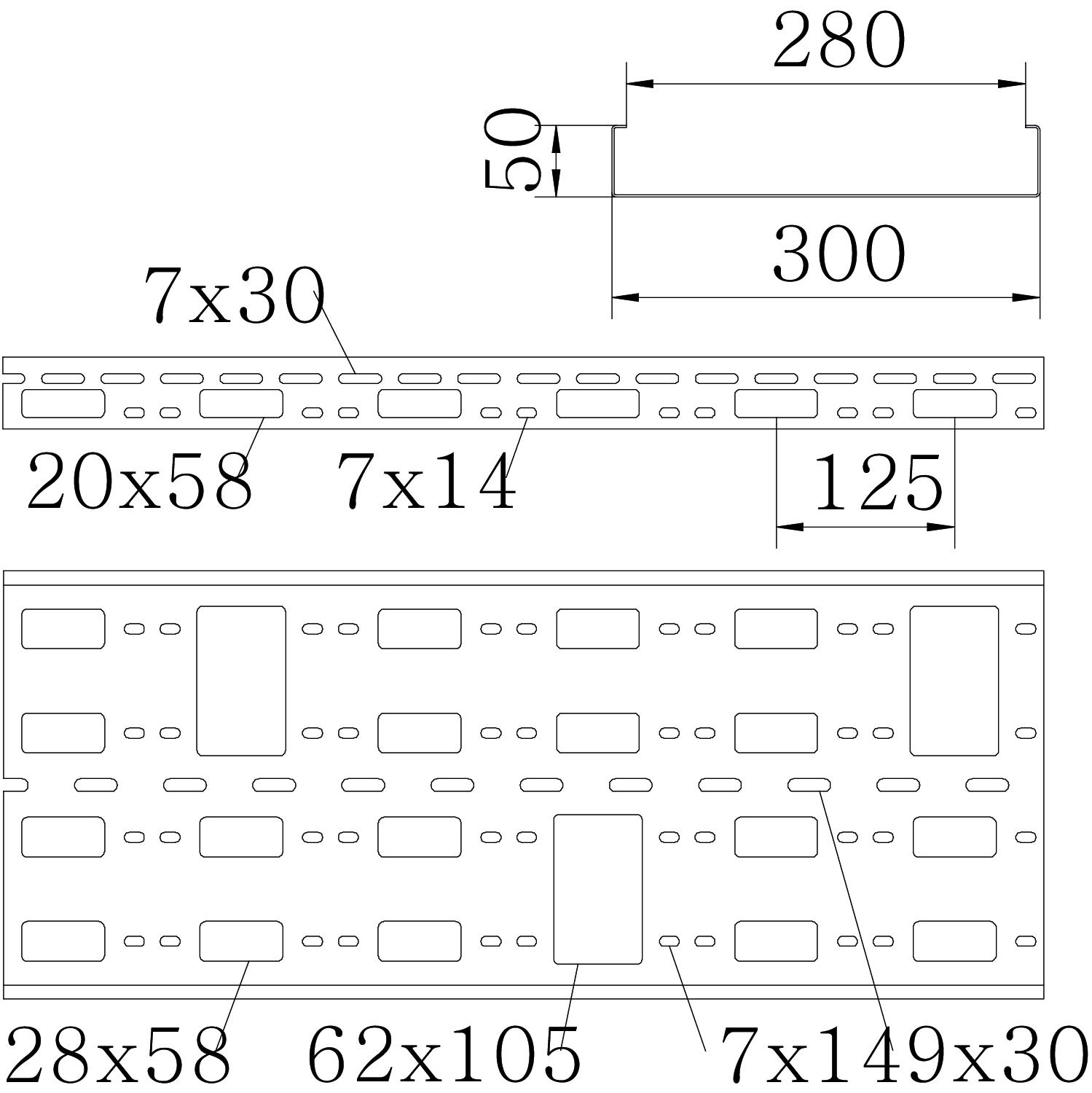

Anyag acél CO₂-lábnyom (GWP) bölcsőtől a kapuig 11,187 kg CO₂e / 1 Méter Felület szalaghorganyzott Hasznos keresztmetszet 15000 mm² Hasznos keresztmetszet 150 cm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50x300x1,5 Méret 50x300x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 300 mm Szerelési perforálás a padlóban igen Szín rozsdavörös Támaszköz 1,0 m 1,9 kN/m Támaszköz 1,5 m 1,5 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,3 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab

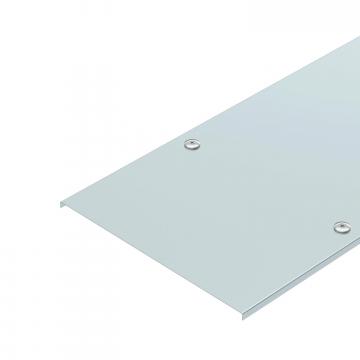

Fedél forgóretesszel, FS
AZDMD 300 FS 6080910 3 m - Letöltések
-
