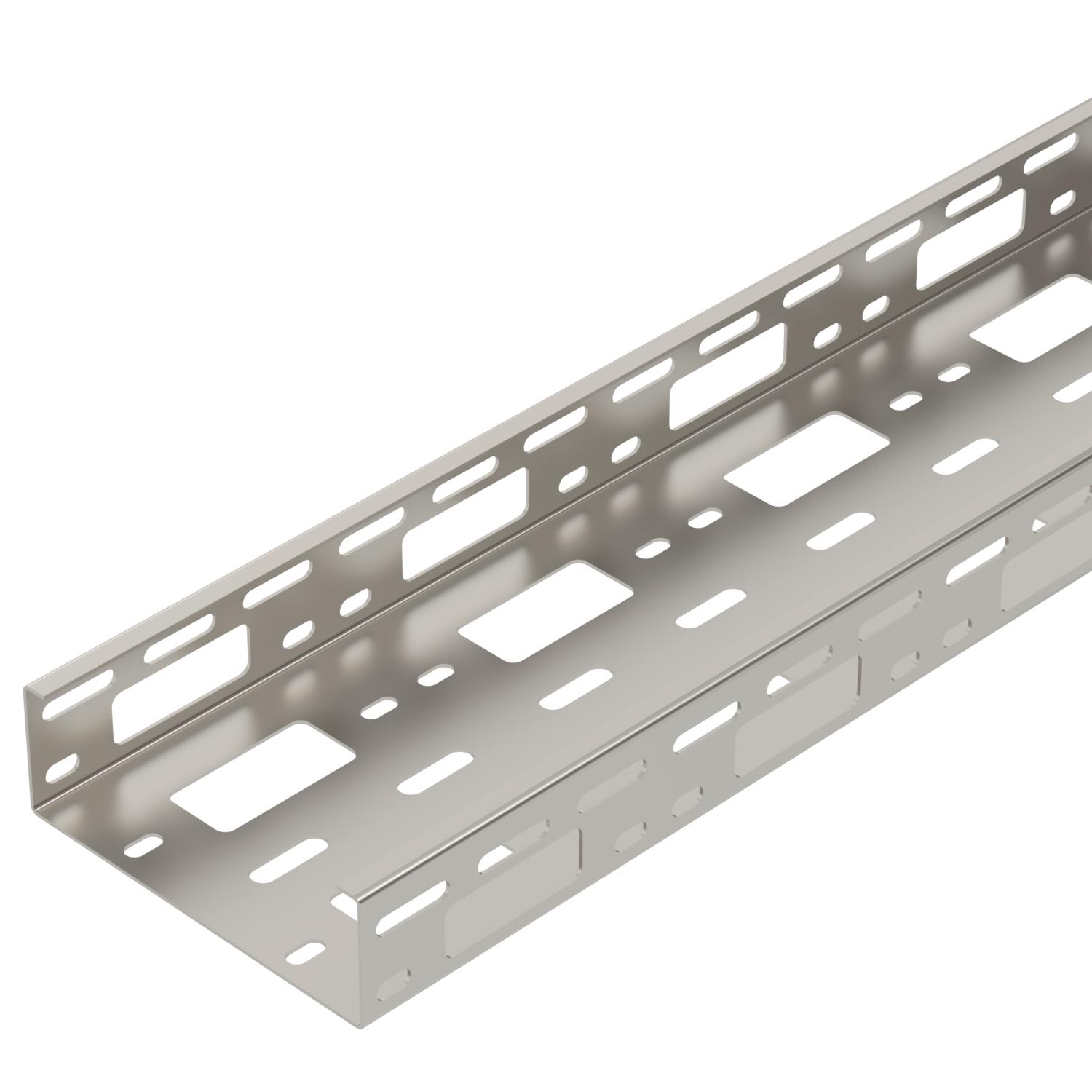

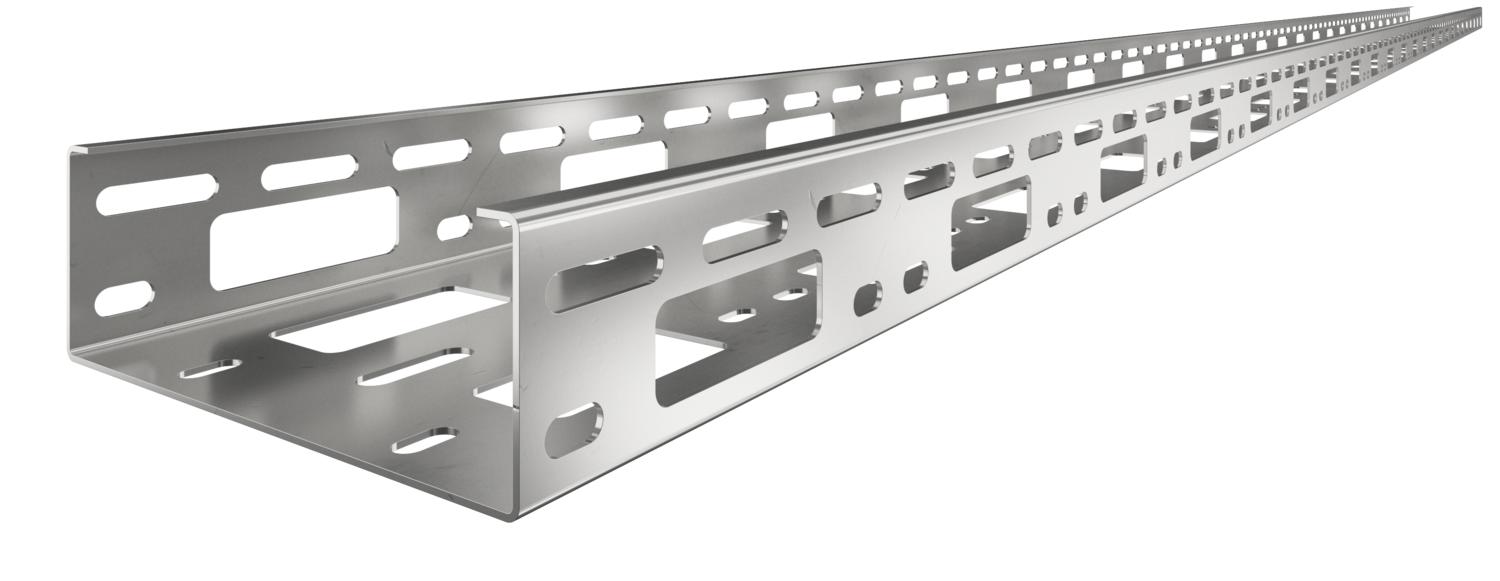

AZ-szerelőcsatorna, 150-es rendszer, A2
Rend. szám 6075330 | EAN-kód 4012195811145
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

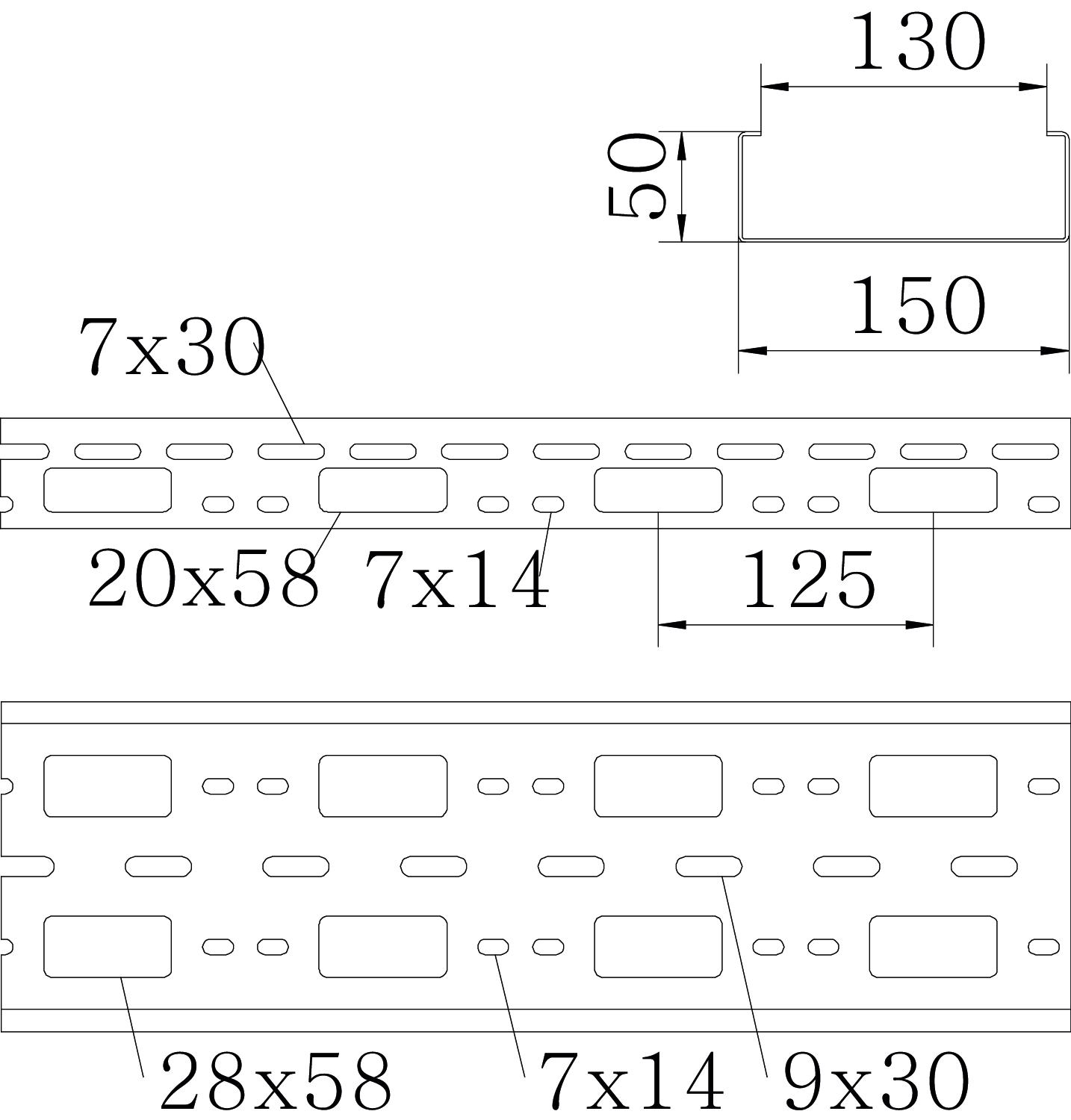

Anyag rozsdamentes acél, 1.4301 B méret 150 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 21,195 kg CO₂e / 1 Méter Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 7500 mm² Hasznos keresztmetszet 75 cm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50x150x3000 Méret 50x150x1,5 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 150 mm Szerelési perforálás a padlóban igen Szín nemesacél Támaszköz 1,0 m 3 kN/m Támaszköz 1,5 m 2 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,25 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, A2
VF AZK A2 6066569 10 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel, A2
AZDMD 150 A2 6080870 3 m - Letöltések
-
