AZ-szerelőcsatorna, 100 A2
Rend. szám 6075304 | EAN-kód 4012196069255
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

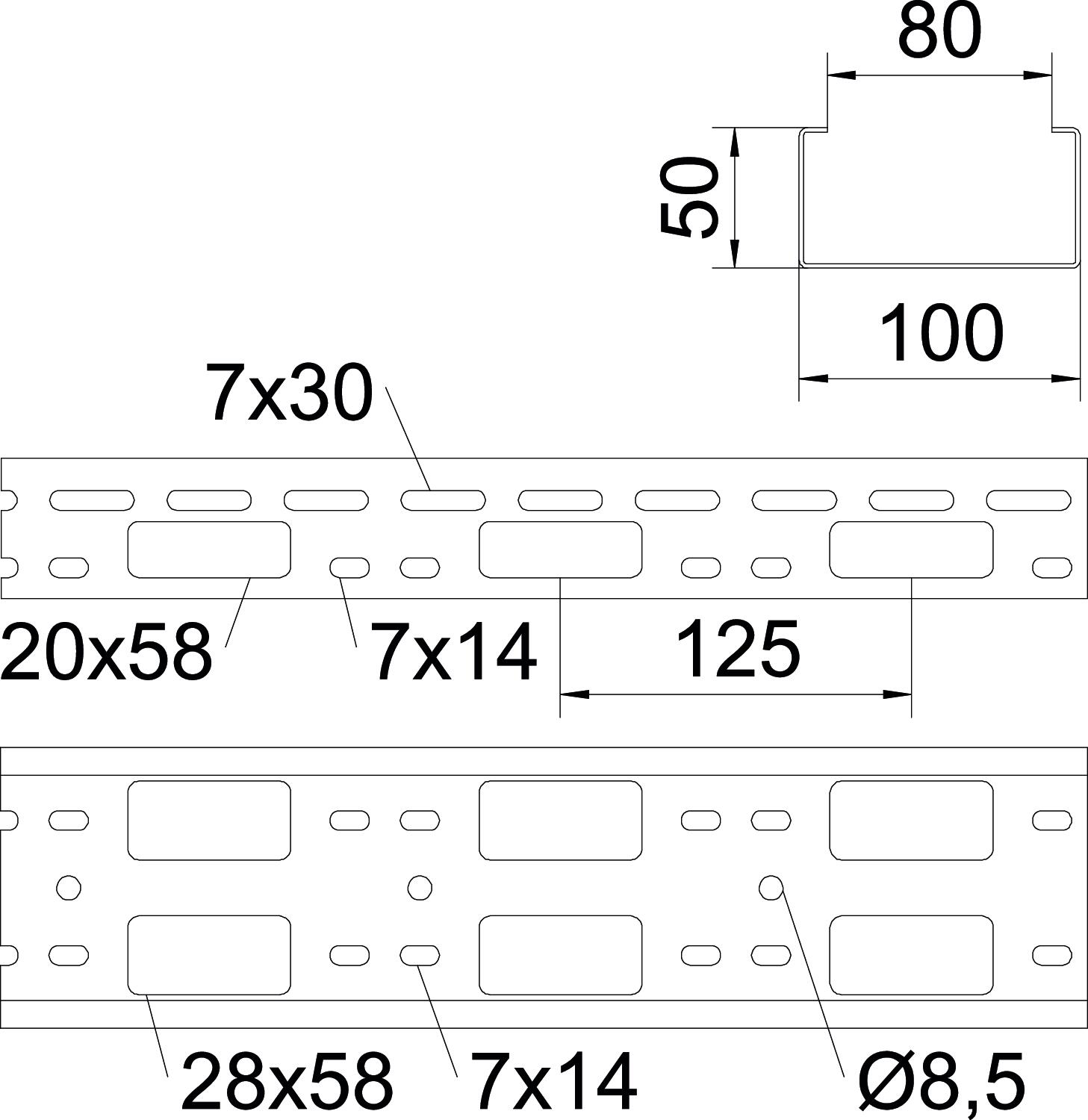

Anyag rozsdamentes acél, 1.4301 B méret 100 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 12,219 kg CO₂e / 1 Méter Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 50 cm² Hasznos keresztmetszet 5000 mm² hossz 3000 mm lemezvastagság 1,5 mm Magasság 50 mm Méret 50x100x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem szélesség 100 mm Szerelési perforálás a padlóban igen Szín nemesacél Támaszköz 1,0 m 1,7 kN/m Támaszköz 1,5 m 1,5 kN/m Támaszköz 2,0 m 1 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,25 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, A2
VF AZK A2 6066569 10 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel, A2
AZDMD 100 A2 6080294 3 m Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

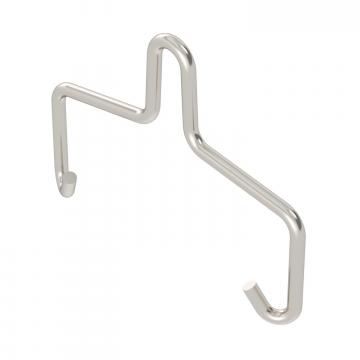

Függesztőkengyel, 100 A4
AHB 100 D5 A4 6066514 50 Darab - Letöltések
-
