Analóg és ISDN rendszerek készülékvédelme, RJ 11 4 | Készülékvédelem | 120 | 170 | RJ11

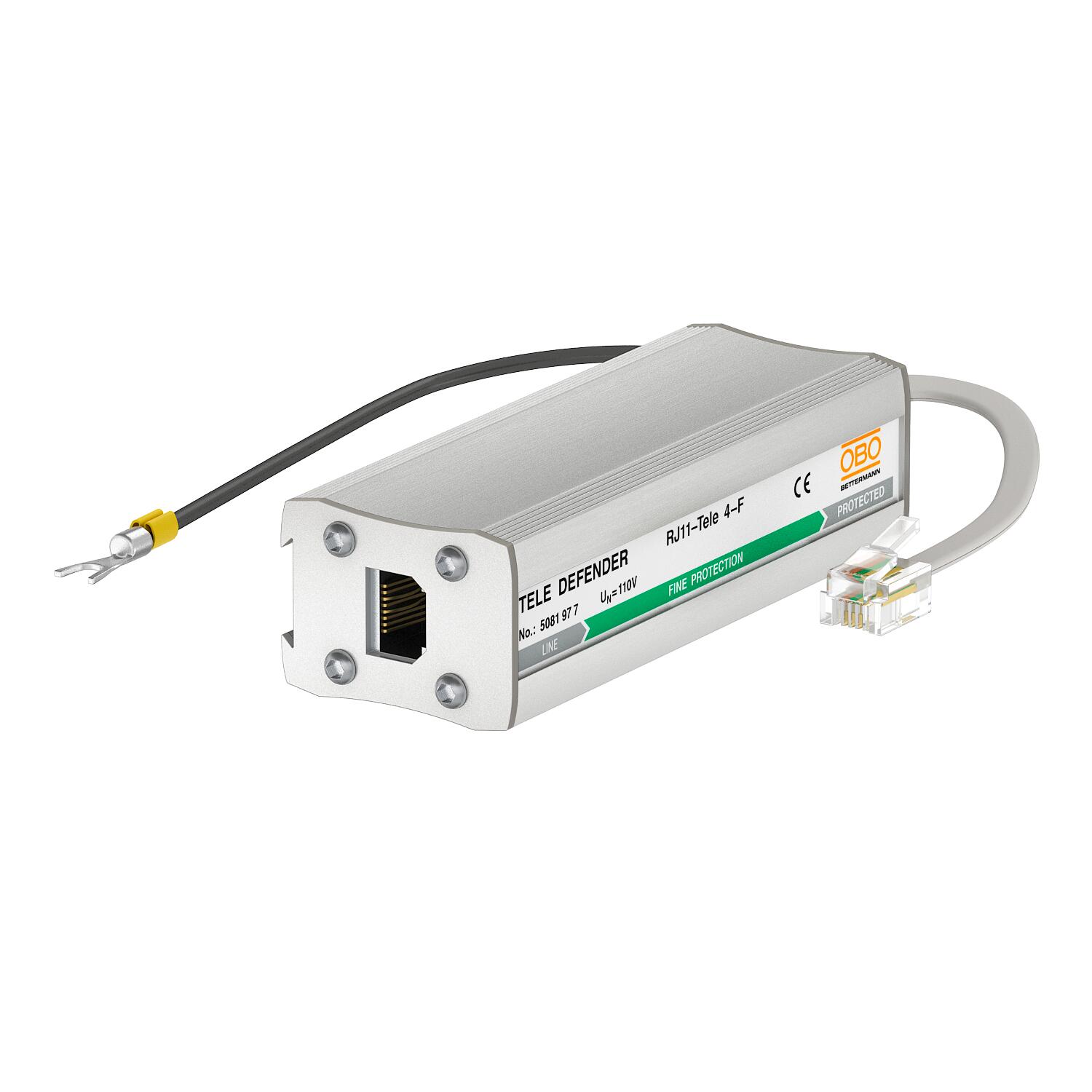

Analóg és ISDN rendszerek készülékvédelme, RJ 11

Rend. szám 5081977 | EAN-kód 4012196415663

Rend. szám / Típus

Pólusszám	4

Kivitel

Max. tartós feszültség, AC	120 V

Legmagasabb tartós feszültség, DC	170 V

Dugaszolórendszer

Termékleírás

Termékleírás

Adatátvitelivezeték-védelmi készülék analóg telekommunikációs rendszerek számára

• Alumínium házban

• Kétfokozatú védőkapcsolással

• Egyszerű szerelés

• RJ11-, ill RJ45-csatlakozódugókkal ellátott 150 mm hosszú csatlakozóvezetékkel együtt

• Optimalizált sávszélesség telekomm. rendszerekhez

• Kalapsínre szerelhető, DLS-BS kiegészítővel (5082 38 2)

Alkalmazás: analóg telekommunikációs rendszerek számára
• alumínium házban

• egyszerű rögzítés kalapsínen vagy készülék-burkolaton

• 150 mm hosszú bekötővezetékkel, RJ 11-csatlakozóval

• telekommunikációs rendszerekhez optimalizált sávszélesség

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Beiktatási csillapítás (Insertion loss)	≤3 dB
Dugaszolórendszer	RJ11
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	18 MHz
Jelzés a készüléken	nélkül
Kapacitás (ér-ér között)	<500 pF
Kapacitás (ér-föld között)	<20 pF
Kategorie	Typ 2+3 / C2+C1
Kivitel	Készülékvédelem
Legmagasabb tartós feszültség, DC	170 V
Lökőfeszültségállóság, ér-ér	C1: 1 kV / 0,5 kA (8/20)
Lökőfeszültségállóság, ér-föld	C2: 2 kV / 1 kA (8/20)
LPZ	1→3

Max. tartós feszültség, AC	120 V
Méret	170V
Nennlaststrom AC	0,2 A
Nennlaststrom DC	0,3 A
Összes-levezetőképesség (8/20)	4 kA
Pólusszám	4
Soros ellenállás erenként	2,2 Ω ± 10 %
SPD az MSZ EN 61643-21 szerint	Class II+III / C2+C1
Szigetelési ellenállás	> 34 MΩ
Túlfeszültség-védelmi eszközök vezetéktípusa	Telekommunikációs vezeték
Védelmi feszültségszint ér - föld 1kV/µs (C3) esetén	<245
Védelmi feszültségszint, ér - ér	<300 V
Védelmi feszültségszint, ér - föld	<600 V
Védettség	IP40
Vizsgálati szabvány	MSZ EN 61643-21

Minden típus

Minden típus

Típus	Pólusszám	Kivitel	Max. tartós feszültség, AC	Legmagasabb tartós feszültség, DC	Dugaszolórendszer	Rend. szám	Mennyiség	Legkisebb eladási egység
RJ11-TELE 4-C	4	Kombinált védelem	120 V	170 V	RJ11	5081975	Darab	1 Darab
RJ11-TELE 4-F	4	Készülékvédelem	120 V	170 V	RJ11	5081977	Darab	1 Darab
RJ45-TELE 4-C	4	Kombinált védelem	120 V	170 V	RJ45	5081982	Darab	1 Darab
RJ45-TELE 4-F	4	Készülékvédelem	120 V	170 V	RJ45	5081984	Darab	1 Darab
