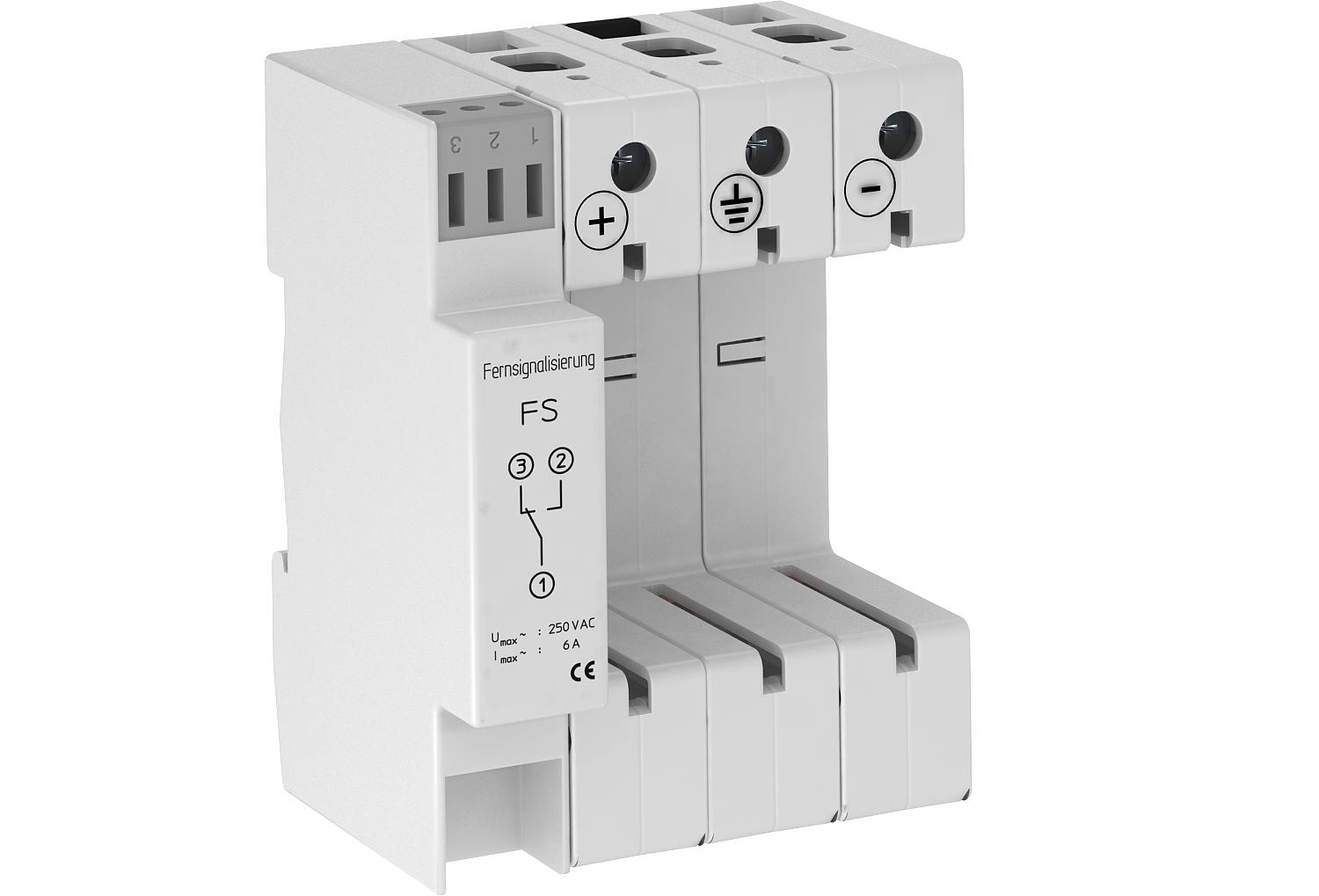

Aljzat napelemes rendszerhez, 3-pólusú Y-kapcsolásban, távjelzéssel
Rend. szám 5096646 | EAN-kód 4012195648499
- Termékleírás
-
TermékleírásV 20-C/U-3-PH-Y: aljzat napelemes rendszerek túlfeszültség-védelméhezhez, Uoc=1000 V-ig (Y-kapcsolás)
• 1+2. típusú V 50- és V 25-B+C betétekhez
• 2. típusú V 20-C betétekhez

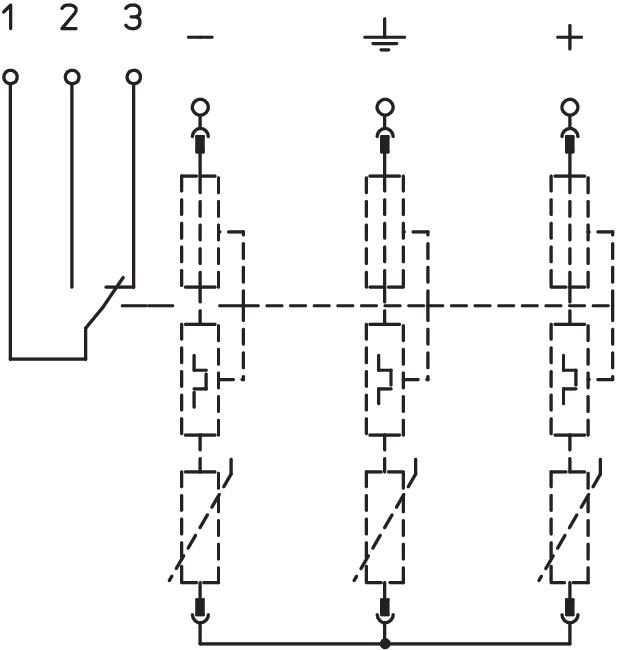

• Védőkapcsolás kereszt- és hosszirányú feszültségek ellen
• Y-kapcsolás
• Alacsony DC védelmi szint: < 4,0 kV (Uoc max = 1000 V DC, V20-C/0-440-nel)
• Alacsony DC védelmi szint: < 3,0 kV (Uoc max = 900 V DC, V25-B+C/0-385-tel)
• Alacsony DC védelmi szint: < 2,6 kV (Uoc max = 600 V DC, V50-B+C/0-280-nal)
• -FS változat távjelzéssel (potenciálmentes váltó érintkező)
• Jelölt csatlakozók
Alkalmazási terület: napelemes rendszerek védelme, a napelem és az inverter között.
-
- Műszaki adatok
-
Műszaki adatok

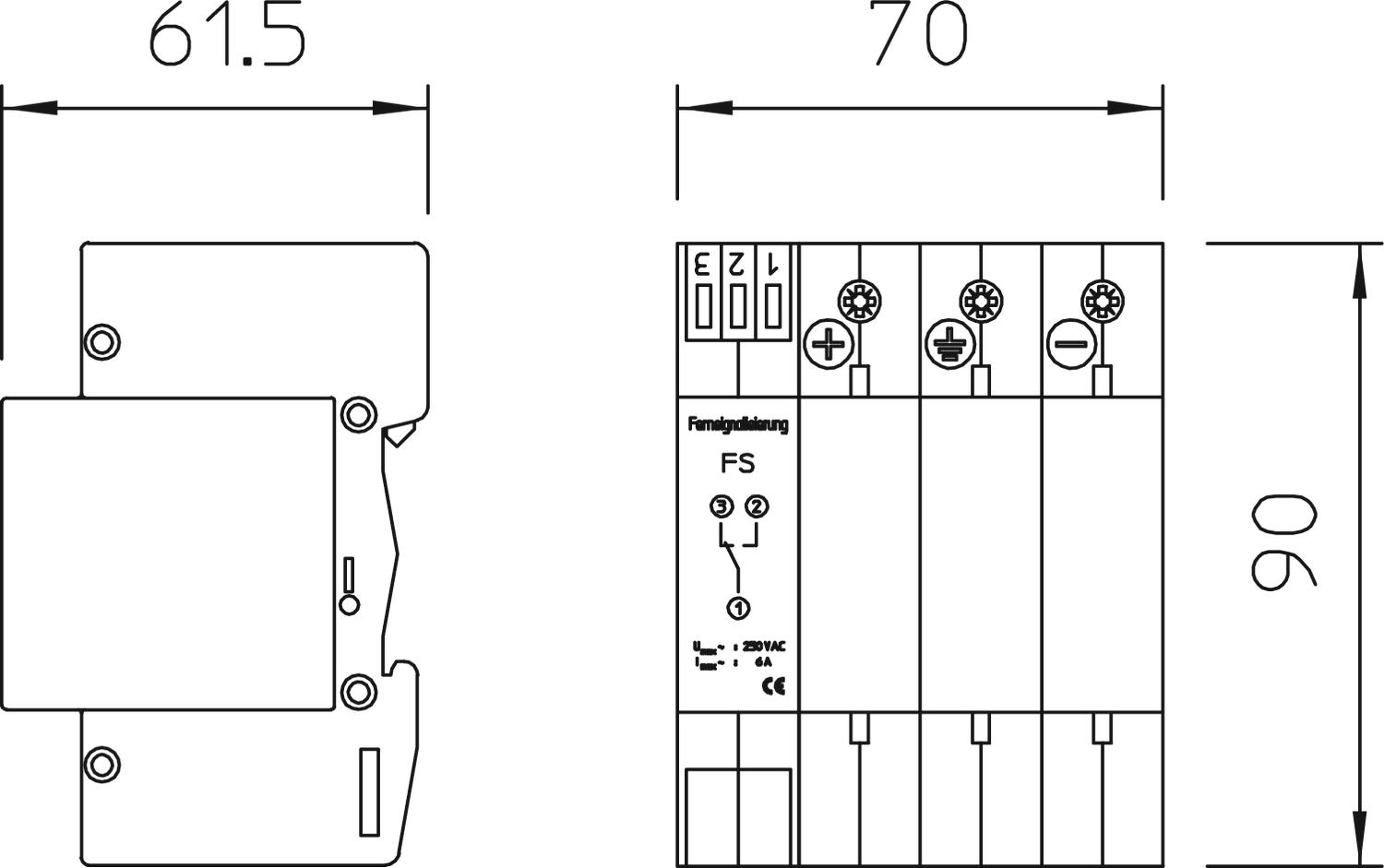

A pólusok kivitele 3 Kivitel 3-pólusú Y-kapcsolás napelemes rendszerekhez, távjelzéssel Méret Y-PH DC Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 2,5 mm² Távjelzés igen Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Védettség IP20 - Minden típus
