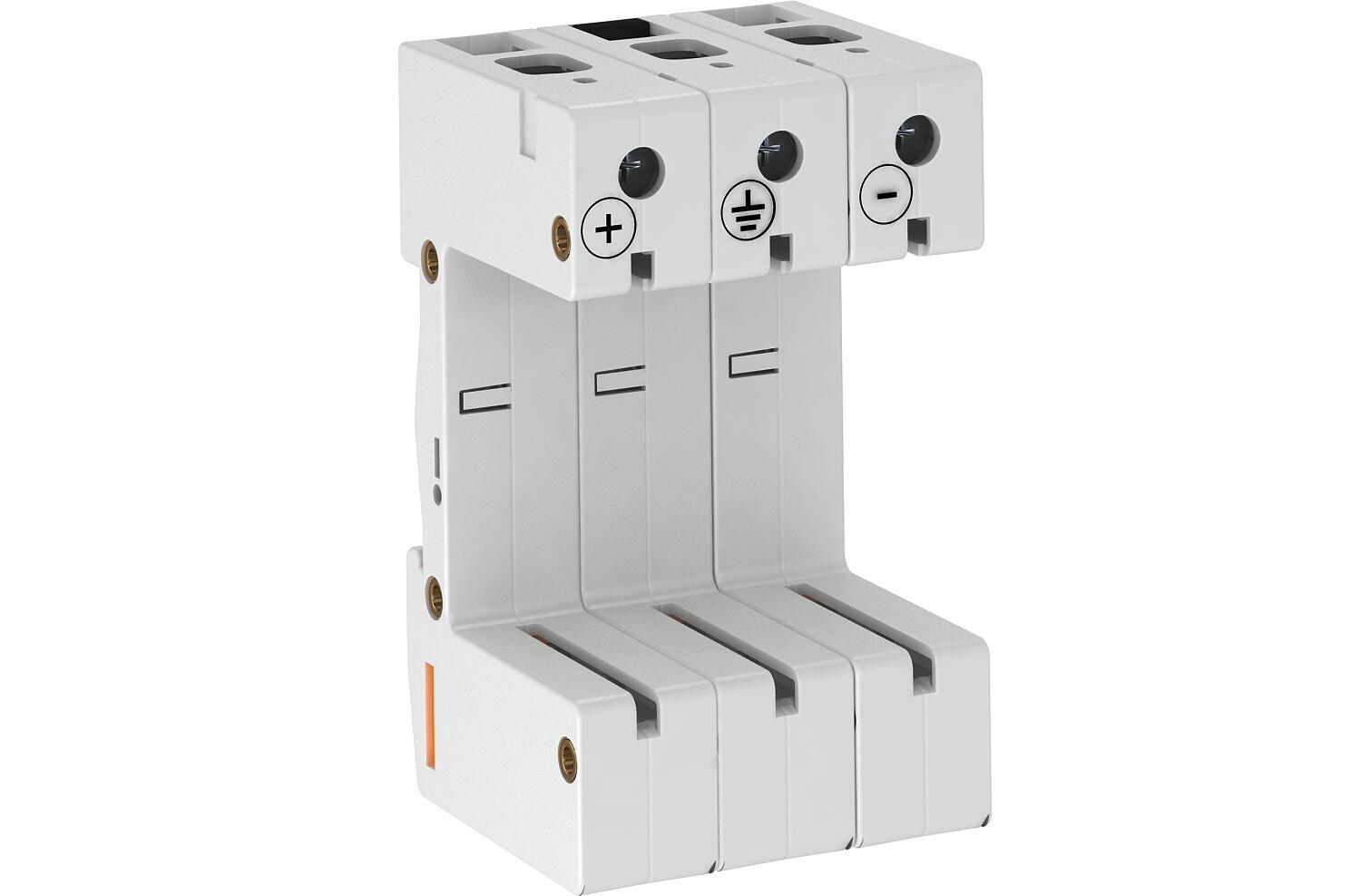

Aljzat napelemes rendszerhez, 3-pólusú Y-kapcsolásban
Rend. szám 5096647 | EAN-kód 4012195299455
- Termékleírás
-
TermékleírásV 20-C/3-PH-Y: aljzat napelemes rendszerek túlfeszültség-védelméhez, Uoc=1000 V-ig (Y-kapcsolás)
• T1+T2. típusú V 25-B+C betéttel használható
• T2. típusú V 20-C betéttel használható
• Kereszt- és hosszirányú feszültségek elleni védőkapcsolás

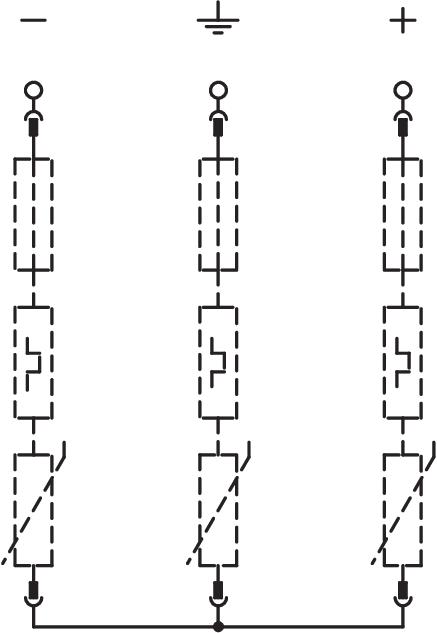

• Y-kapcsolás
• Alacsony DC védelmi szint: < 4,0 kV (Uoc max = 1000 V DC, V20-C/0-440-nel)
• Alacsony DC védelmi szint: < 3,0 kV (Uoc max = 900 V DC, V25-B+C/0-385-tel)
• Alacsony DC védelmi szint: < 2,6 kV (Uoc max = 600 V DC, V50-B+C/0-280-nal)
• Jelölt csatlakozók
Alkalmazási terület: napelemes rendszerek védelme, a napelem és az inverter között.
-
- Műszaki adatok
-
Műszaki adatok

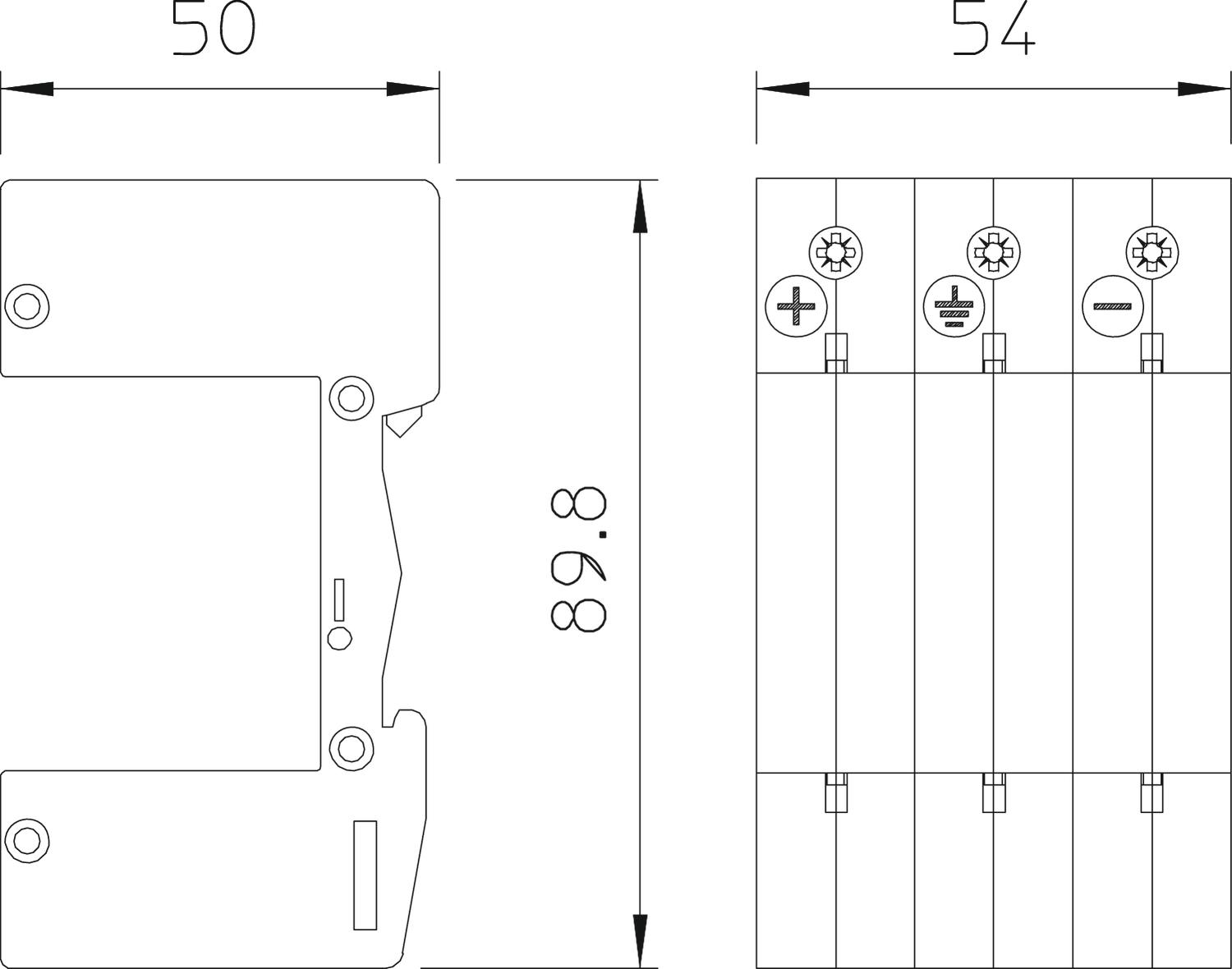

A pólusok kivitele 3 Kivitel 3-pólusú Y-kapcsolás napelemes rendszerekhez Méret Y-PH Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 2,5 mm² Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Védettség IP20 - Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfEU megfelelőségi nyilatkozat V20-C U-3PH-Y / 5096647 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat V20-C U-3PH-Y / 5096647 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat V20-C U-3PH-Y / 5096647 , 0.12MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 2.00MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
