Alátét, V2A 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Alátét, V2A

Rend. szám 3402320 | EAN-kód 4012195300618

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

DIN 125 szerinti A alakú alátét univerzális alkalmazáshoz.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél
Anyagvastagság	2 mm
Átmérő	20 mm
d méret	10,5 mm
D min. méret	20 mm
Élletöréssel	nem
Felület	felületkezelés nélkül, utókezelt
h méret	2 mm

Innendurchmesser	10,5 mm
Külső átmérő	20 mm
lemezvastagság	0,08 in
lyukátmérő	10,5 mm
Lyukforma	kerek
Menet	M10
Méret	M10

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Darab	100 Darab
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Darab	100 Darab
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Darab	100 Darab
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Darab	100 Darab

Letöltések

Adatlap WS M10 D20 A2 / 3402320 , 0.18MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

Megfelelőségi nyilatkozat WS M10 D20 A2 / 3402320 , 0.06MB , pdf

Letöltés

REACH Megfelelőségi nyilatkozat WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Letöltés

Termékgrafika WS M10 D20 A2 / 3402320, 14.98 kB, jpg

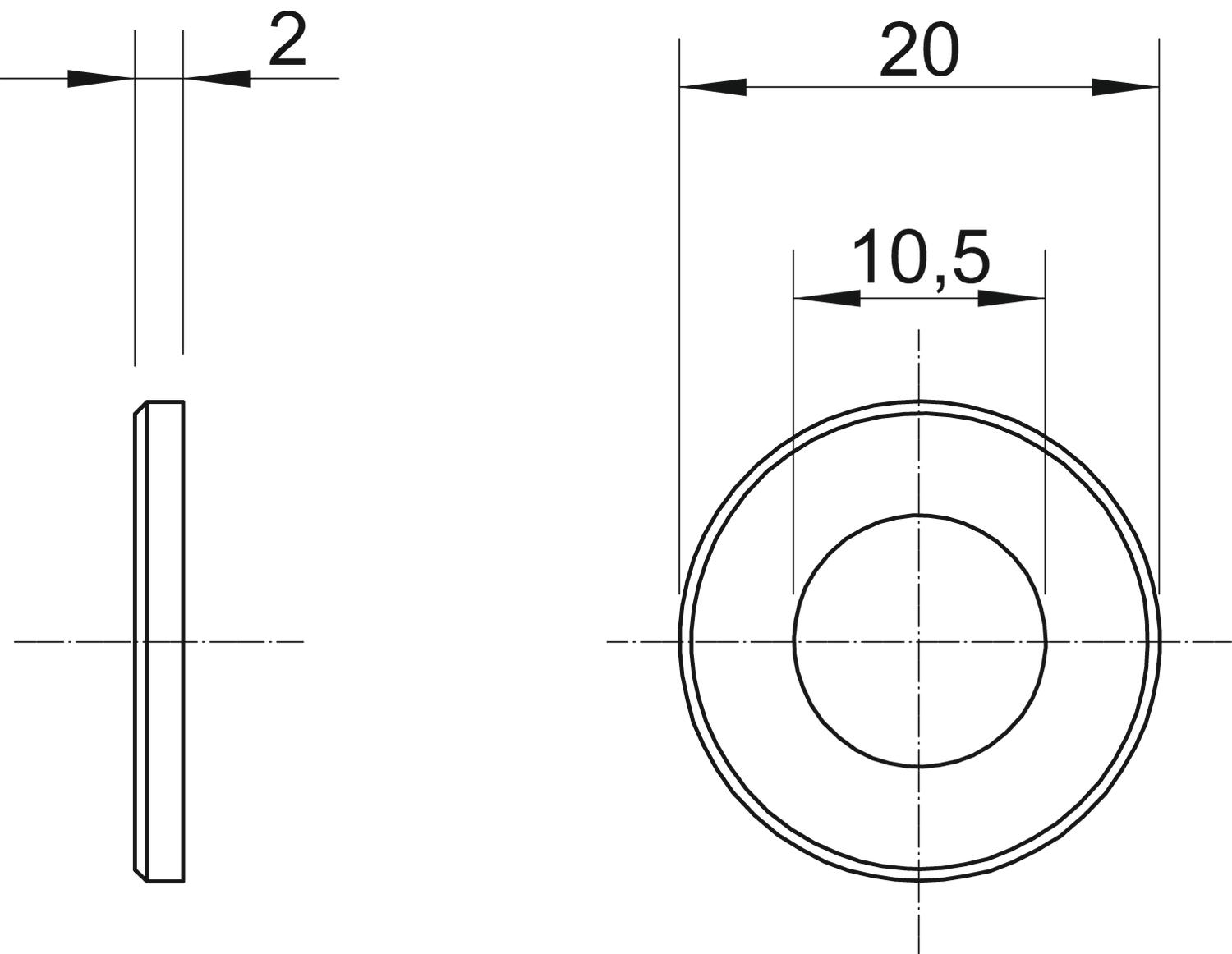

Méretezett rajz WS M10 D20 A2 / 3402320, 61.83 kB, jpg

WS M10 D20 A2 / 3402320
