Alátét 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Alátét

Rend. szám 3402096 | EAN-kód 4012195300137

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

DIN 125 szerinti A alakú alátét univerzális alkalmazáshoz.

Műszaki adatok

Műszaki adatok

Anyag	acél
Anyagvastagság	2 mm
d méret	10,5 mm
D min. méret	20 mm
edzett	nem
Élletöréssel	nem

Felület	galvanikusan horganyzott
h méret	2 mm
lemezvastagság	0,08 in
Lyukforma	kerek
Menet	M10
Méret	M10

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Darab	100 Darab
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Darab	100 Darab
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Darab	100 Darab
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Darab	100 Darab
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Darab	100 Darab

Letöltések

Adatlap WS M10 D20 G / 3402096 , 0.17MB , pdf

Útmutató Tűzvédelem az elektrotechnikában - Útmutató a tűzbiztos épületinstallációhoz , 2.10MB , pdf

Brosúra Zwischendeckeninstallationen , 2.70MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

Megfelelőségi nyilatkozat WS M10 D20 G / 3402096 , 0.06MB , pdf

Letöltés

REACH Megfelelőségi nyilatkozat WS M10 D20 G / 3402096 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat WS M10 D20 G / 3402096 , 0.12MB , pdf

Letöltés

Termékgrafika WS M10 D20 G / 3402096, 16.16 kB, jpg

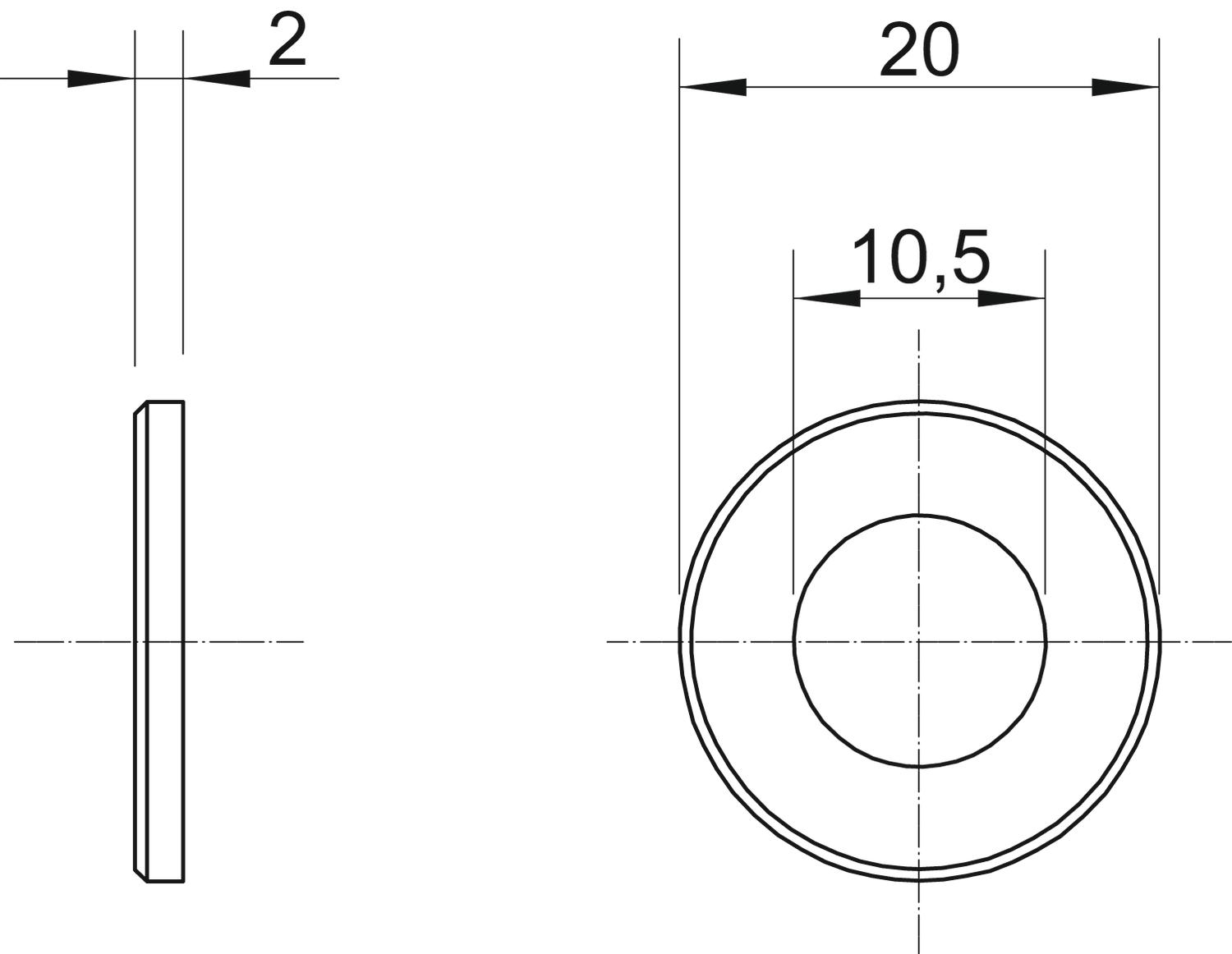

Méretezett rajz WS M10 D20 G / 3402096, 61.83 kB, jpg

WS M10 D20 G / 3402096

3402096_KSTP1.stp, 11.38 kB
