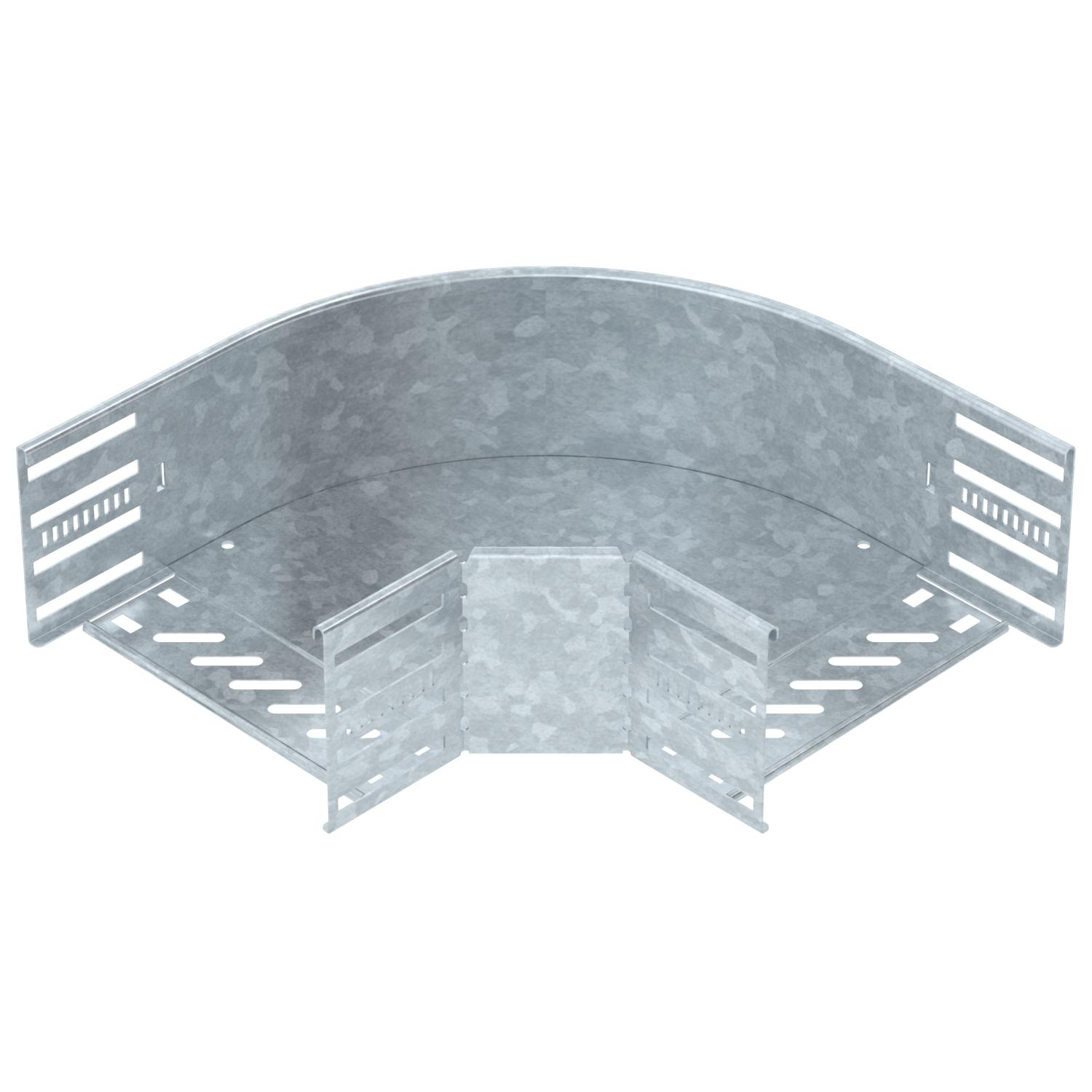

90°-os sarokidom 110 FT
Rend. szám 6036834 | EAN-kód 4012197344856
- Termékleírás
-
Termékleírás90°-os sarokidom vízszintes leágazás kialakításához, idom összepattintható és csavarozható kábeltálcákhoz, oldalmagasság 110 mm. Csavar nélküli szerelés két bepattintható rögzítőelemmel vagy csavaros csatlakozás FRS félgömbfejű csavarokkal és M6 kombi anyákkal. Beltéren és kültéren is használható. A rögzítőanyagot külön kell megrendelni.
-
- Műszaki adatok
-
Műszaki adatok

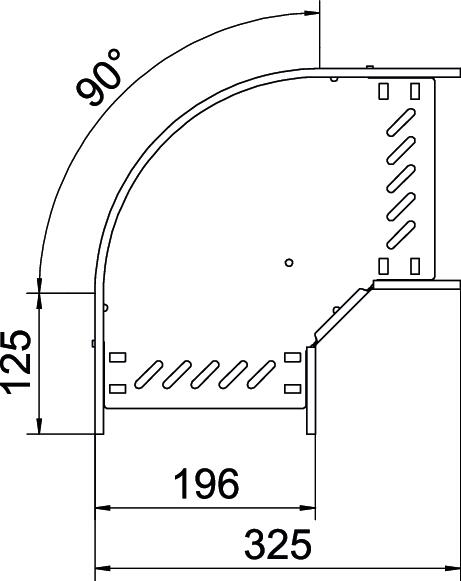

Ajánlott csavarok száma 20 St. Alkalmazási hőmérséklet-tartomány max. 120 °C Alkalmazási hőmérséklet-tartomány min. -20 °C Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott/bilinccsel rögzített B méret 200 mm Építési forma Merev ív Felső résszel nem Felület merítetten tűzihorganyzott Fenéklemez anyagvastagsága 0,8 mm Irányváltás vízszintes Lehajlás (derékszög) 90° lemezvastagság 0,8 mm Magasság 110 mm Méret 110x200 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele Integrált összekötő Pofa-lemezvastagság 1,25 mm R méret 50 mm Rozsdamentes acél, maratott nem szélesség 200 mm Szerelési perforálás a padlóban igen Szín cink Tűzálló kábelrendszerek – nem - Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
90°-os sarokidom fedél DD
RBD 90 200 DD 6036954 1 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
bepattintható rögzítőelem idomszereléshez A2
DOP A2 6035998 10 Darab
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
