2+3. típus, 3-pólus + NPE, távjelzéssel 3+N/PE | 280 | IP20

2+3. típus, 3-pólus + NPE, távjelzéssel

Rend. szám 5094931 | EAN-kód 4012195363941

Rend. szám / Típus	5094931 / V10-C 3+NPE+FS

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

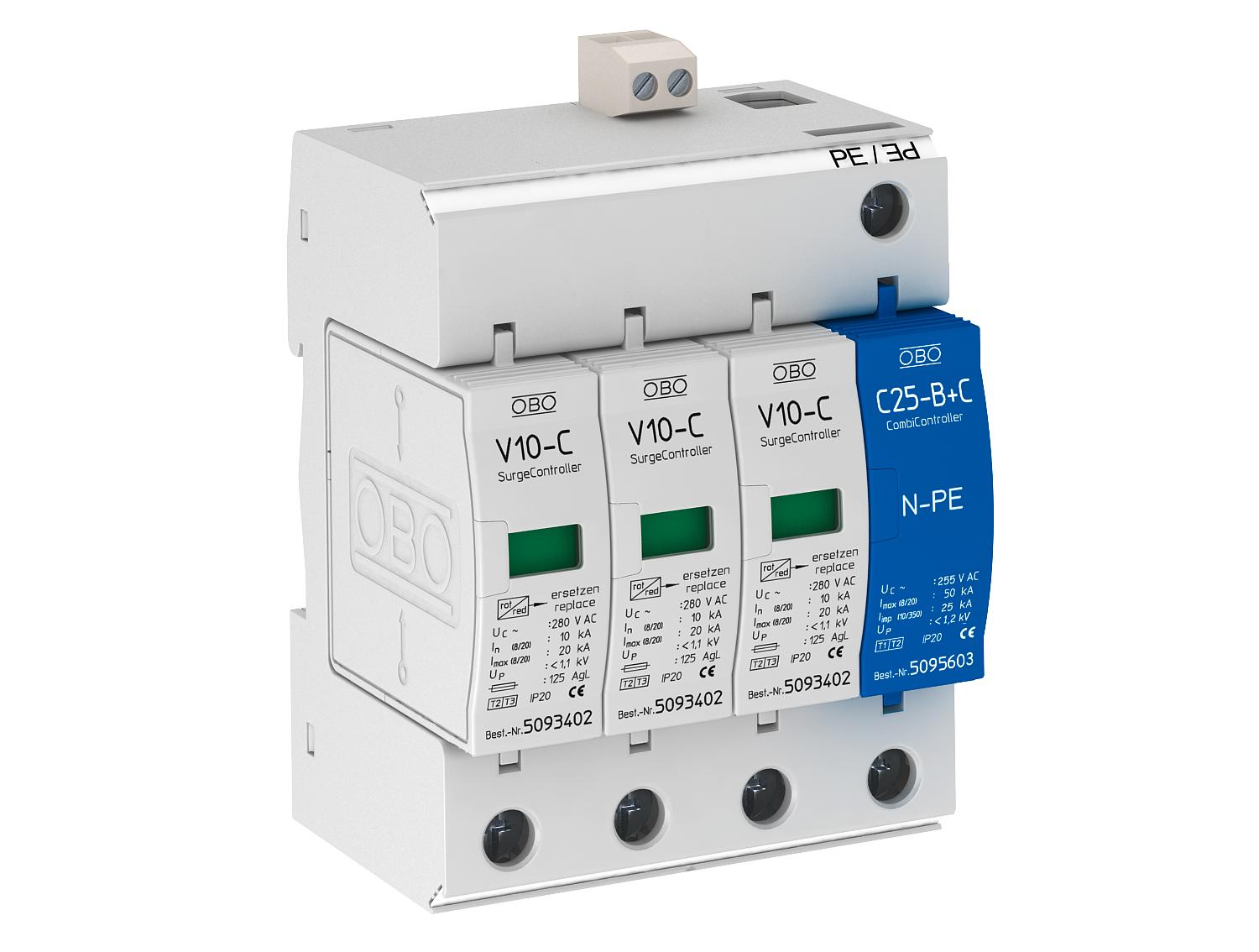

V 10-C/...: Az MSZ EN 61643-11 szerinti T2+T3. típusú SPD, az MSZ EN 62305 követelményeinek megfelelő túlfeszültség-védelemhez

• Aljzatból és levezető-betétből álló komplett egység, előszerelt és bekötésre kész
• TN-S és TT-hálózatokhoz
• Termikus védelemmel és leválasztással
• Optikai állapotjelzéssel
• ...-FS változat: távjelzéssel (potenciálfüggetlen záró érintkező)
• Nagy levezetőképesség, hosszú élettartam
• Jelöléssel ellátott sorkapcsok

Alkalmazási terület: Lakóépületek, családi házak túlfeszültség-védelme

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	optikai
Kifúvató	nem
Levezetőképesség (8/20 μs) [összes]	40 kA
LPZ	1→3
Max. hálózatoldali túláramvédelem	125
Max. tartós feszültség, AC	280 V
Maximális előtétbiztosítás	125 A
Maximális levezetőképesség (8/20 μs)	20 kA
Méret	280V

Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	30 kA
Névleges levezetőképesség (8/20 µs)	10 kA
Névleges levezetőképesség (8/20 µs) [L-N]	10 kA
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen
