1. típus, 3-pólus + NPE

Name: 1. típus, 3-pólus + NPE
Brand: OBO Bettermann
SKU: 5096878

Rend. szám 5096878 | EAN-kód 4012195077084

Termékleírás

Termékleírás

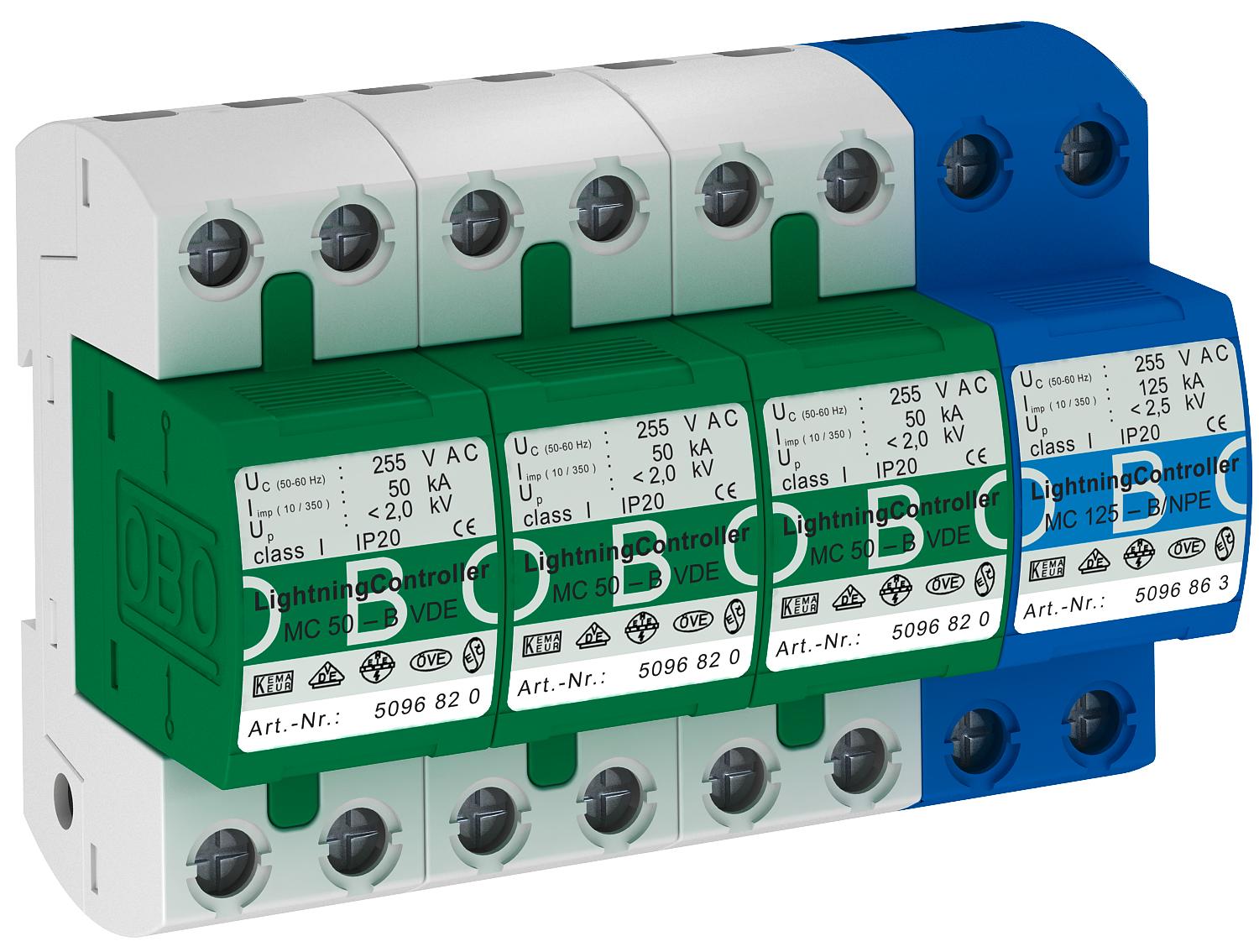

LightningController-készlet, 4-pólusú, TN-S és TT hálózatokban történő használatra:

Kompletten előre gyártott és csatlakoztatásra kész, a következőkből áll:
MC 50-B VDE: MSZ EN 61643-11 szerinti 1. típusú túlfeszültség-levezető LPZ 0/1 zónahatáron történő beépítéshez, az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.

MC 125-B/NPE: MSZ EN 61643 szerinti 1. típusú N-PE szikraköz TN-S és TT rendszerekben történő használatra.

• VDE vizsgálati jel
• Betét és aljzat, dugaszolható betét
• Levezetőképesség 50 kA (10/350 µs) pólusonként
• Védelmi szint < 2,0 kV
• Zárlati áram megszakítóképesség 25 kA Ipeak
• A csatlakozók jelölésére szolgáló dugaszolósapkákkal együtt
• Ívkifúvás-mentes szikraköz: kereskedelemben szokásos elosztóházakban használható

Alkalmazási terület: ipari berendezésekben.

Megjegyzés: A koordinált működéshez az 1. és a 2. típusú levezetők között legalább 5 m kábelhosszúságra vagy koordináló induktivitás beépítésére van szükség.

Műszaki adatok

Műszaki adatok

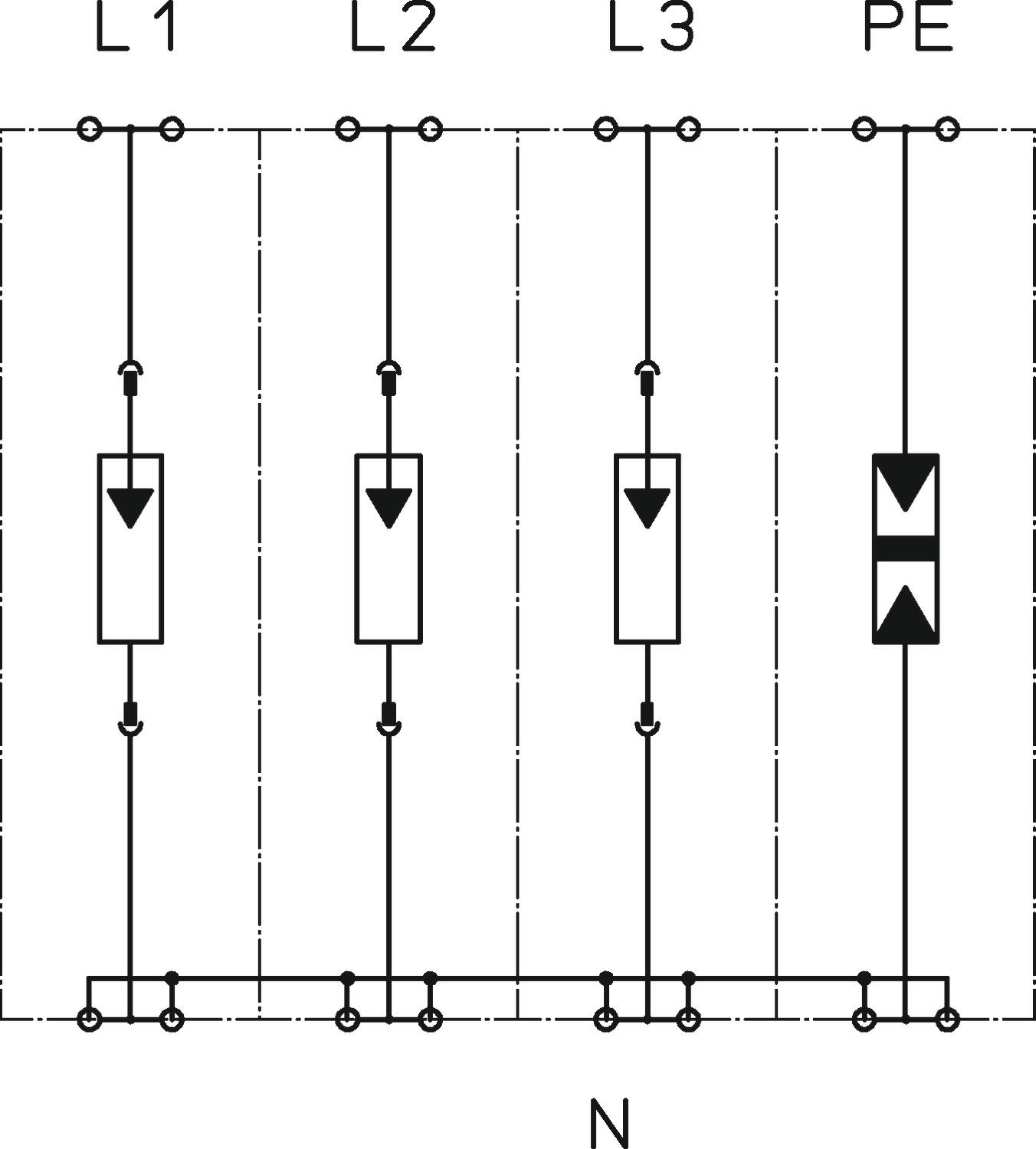

A pólusok kivitele	3+N/PE
Hálózattípus	egyéb

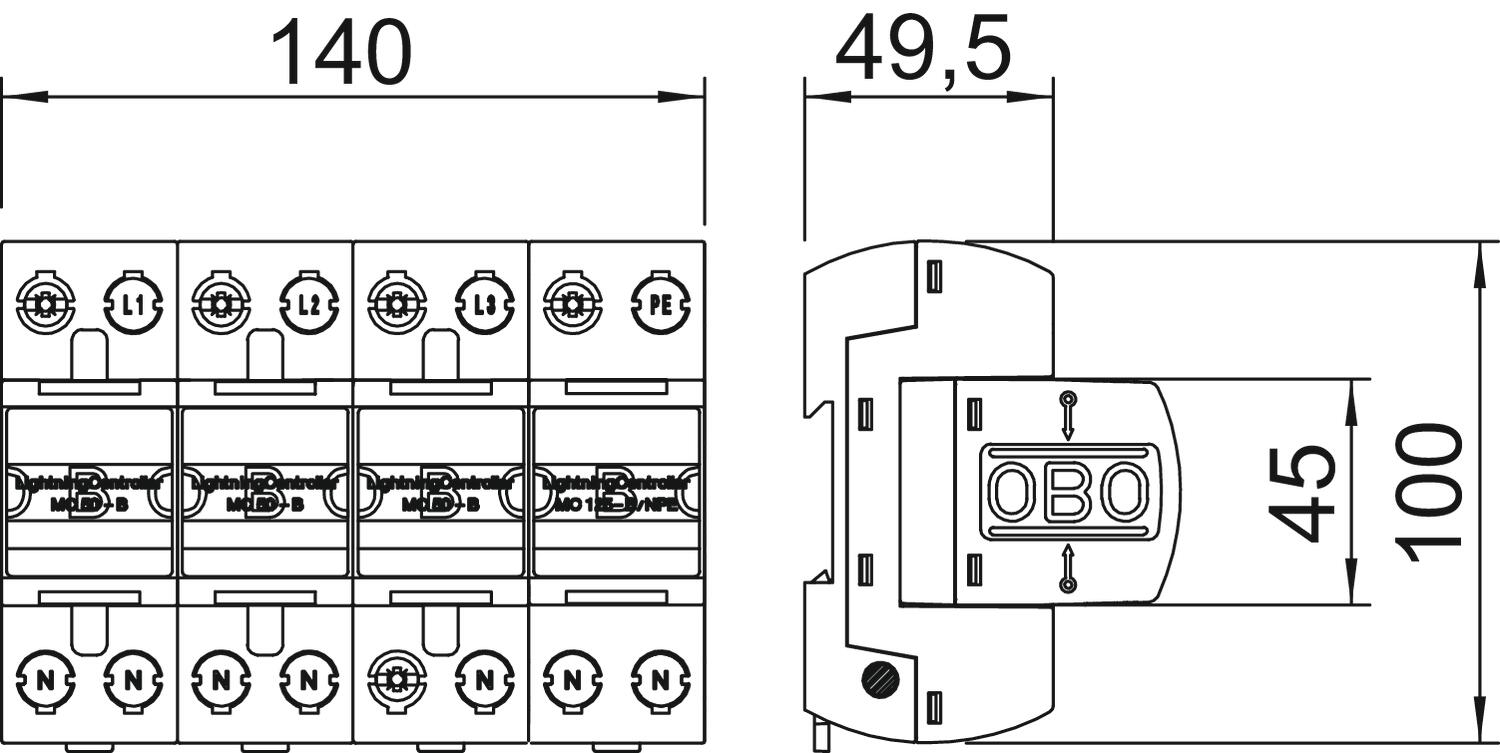

hossz	100 mm
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
Kivitel	3+NPE
Levezetőképesség (8/20 μs) [összes]	125 kA
LPZ	0→1
Magasság	69 mm
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosítás	500 A
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V

Névleges levezetőképesség (8/20 µs)	50 kA
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	I. osztály
szélesség	140 mm
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	25 kA
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védettség	IP20
Villámáram (10/350) [összes]	125 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Zárlati szilárdság	25 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	25 kA
