1. típus, 1-pólusú NPE

Name: 1. típus, 1-pólusú NPE
Brand: OBO Bettermann
SKU: 5096863

Rend. szám 5096863 | EAN-kód 4012195966449

Termékleírás

Termékleírás

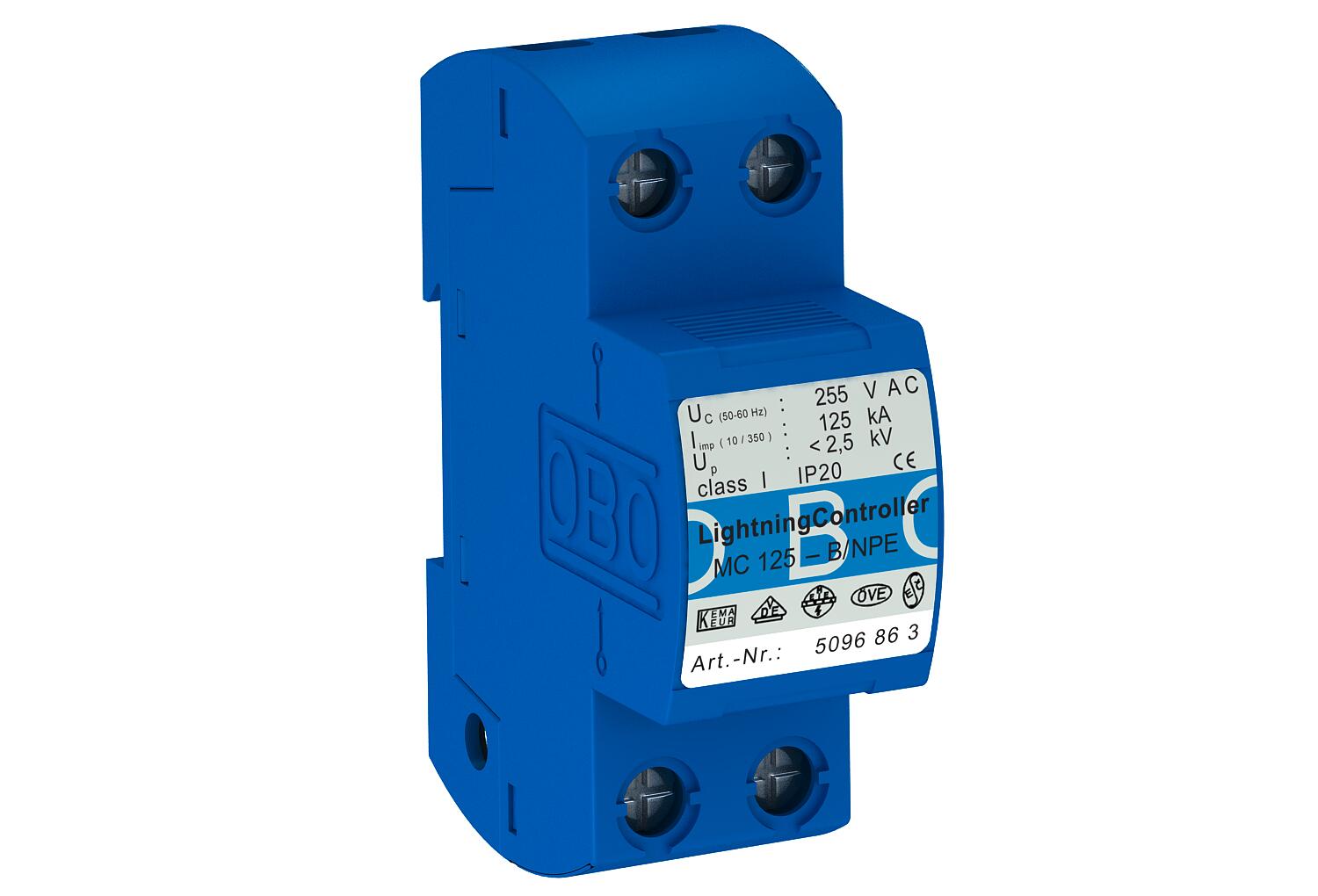

MC 125-B/NPE: a TN-S és a TT rendszerekben az MSZ EN 61643 szerinti 1. típusú N-PE szikraközként történő használatra, LPZ 0/1 zónahatáron történő beépítésre, az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.

• VDE vizsgálati jel
• Levezetőképesség 125 kA (10/350 µs)
• A csatlakozók jelölésére szolgáló dugaszolósapkákkal együtt
• Védelmi szint < 2,5 kV
• Ívkifúvás-mentes szikraköz: kereskedelemben szokásos elosztódobozokban használható

Alkalmazási terület: LPL I-IV. villámvédelmi szint esetén.

Megjegyzés: A koordinált működéshez az 1. és a 2. típusú levezetők között legalább 5 m kábelhosszúságra vagy koordináló induktivitás beépítésére van szükség.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	N/PE
CO₂-lábnyom (GWP) bölcsőtől a kapuig	4,6271 kg CO₂e / 1 Darab
Hálózattípus	egyéb

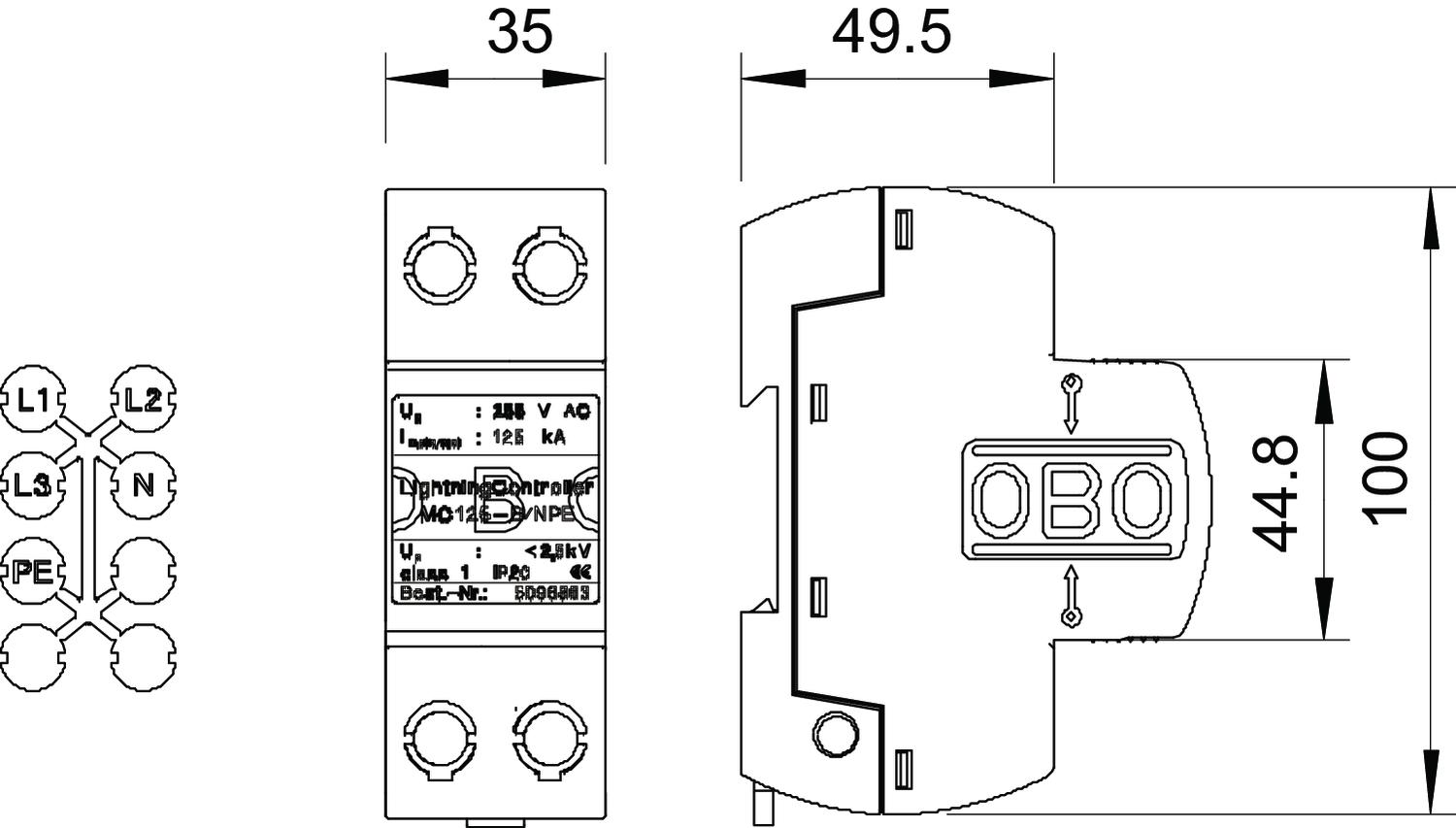

hossz	100 mm
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
Kivitel	1-pólusú; 255 V
Levezetőképesség (8/20 μs) [összes]	125 kA
LPZ	0→1
Magasság	69 mm
Max. tartós feszültség, AC	255 V
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1-es típus

Névleges feszültség AC (50 / 60 Hz)	230 V
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	I. osztály
szélesség	35 mm
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védettség	IP20
Villámáram (10/350) [összes]	125 kA
Vizsgálati osztály 1.típus	igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	0 kA
