1. típus, 1-pólus
Rend. szám 5096847 | EAN-kód 4012195966388
- Termékleírás
-

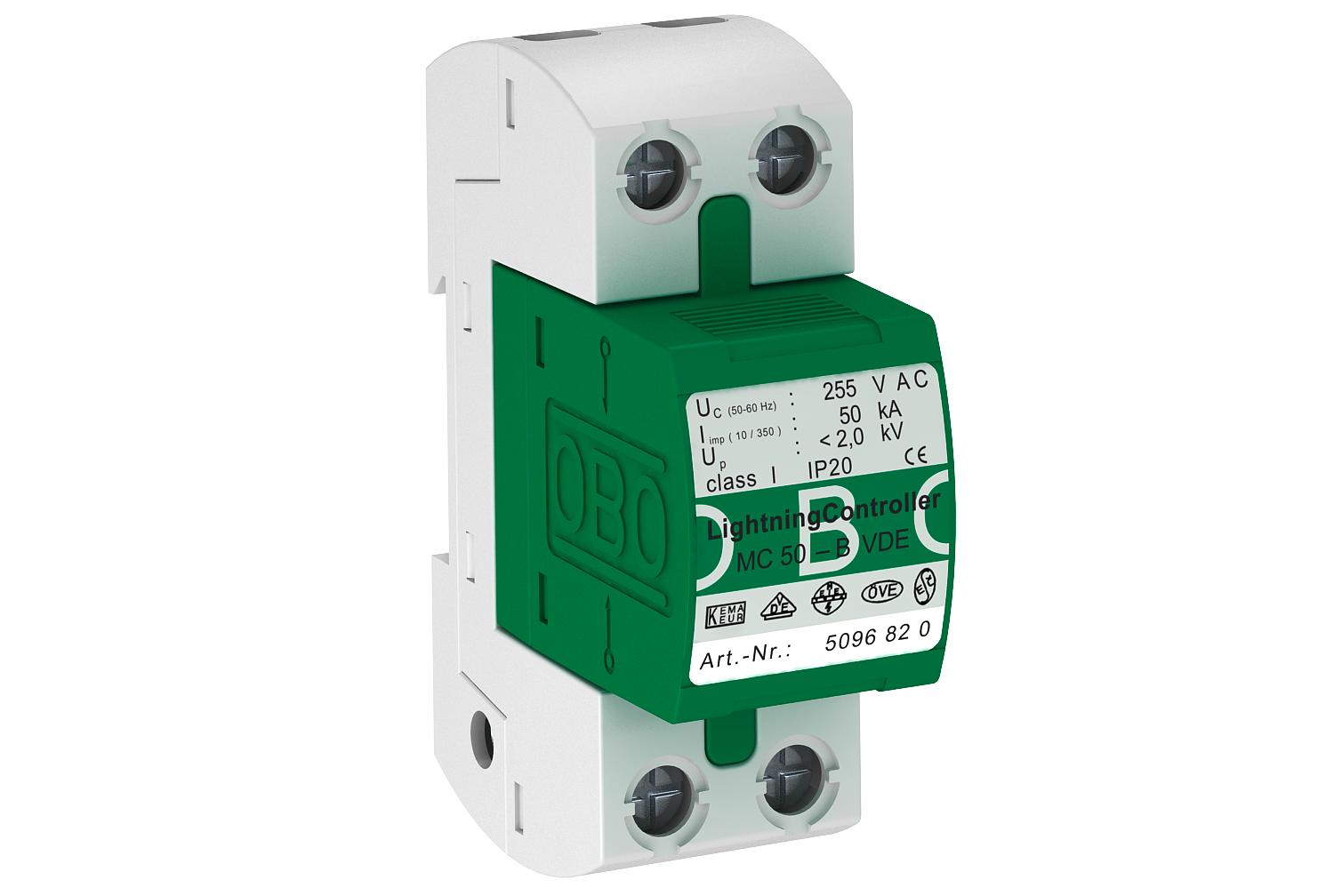

TermékleírásMC 50-B VDE: MSZ EN 61643-11 szerinti 1. típusú túlfeszültség-levezető LPZ 0/1 zónahatáron történő beépítéshez az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.
• Betét és aljzat, dugaszolható betét
• Levezetőképesség 50 kA (10/350 µs) pólusonként
• Védelmi szint < 2,0 kV
• Zárlati áram megszakítóképesség 25 kA Ipeak
• A csatlakozók jelölésére szolgáló dugaszolósapkákkal együtt
• Ívkifúvás-mentes szikraköz: kereskedelemben szokásos elosztóházakban használható
Alkalmazási terület: ipari berendezésekben; villámáram-levezető méretlen fővezetéken.
Megjegyzés: A koordinált működéshez az 1. és a 2. típusú levezetők között legalább 5 m kábelhosszúságra vagy koordináló induktivitás beépítésére van szükség.
-
- Műszaki adatok
-
Műszaki adatok

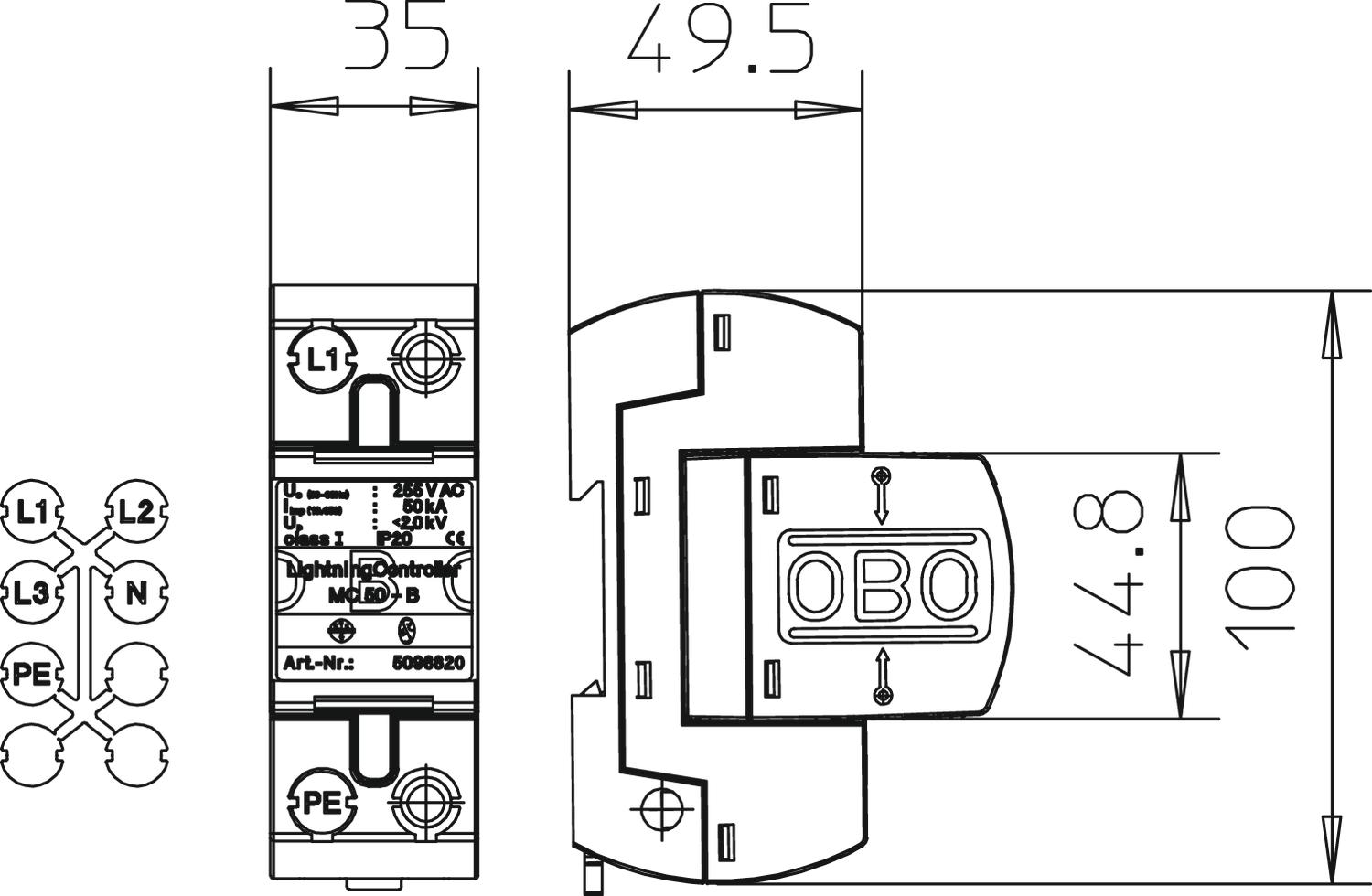

A pólusok kivitele 1 Hálózattípus egyéb hossz 100 mm Jelzés a készüléken nem tartalmaz Kifúvató nem Kivitel 1-pólusú komplett; 255 V Levezetőképesség (8/20 μs) [összes] 50 kA LPZ 0→1 Magasság 69 mm Max. hálózatoldali túláramvédelem 500 Max. tartós feszültség, AC 255 V Maximális előtétbiztosítás 500 A Méret 255V Merev vezető keresztmetszete (egy-/többhuzalos) max. 50 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² MSZ EN 61643-11 szerinti SPD 1-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) 50 kA Robbanásbiztos kivitel nem SPD az IEC EN 61643-1 szerint I. osztály SPD az UL 1449 szerint 1. típus szélesség 35 mm Szerelési mód Kalapsín 35 mm Távjelzés nem Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Utánfolyó áram megszakító képesség (eff) [N-PE] 10 kA Üzemi hőmérséklet max. 85 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védettség IP20 Villámáram (10/350) [összes] 50 kA Villámáram levezetőképesség (10/350 μs) 50 kA Vizsgálati osztály 1.típus igen Zárlati szilárdság 25 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 25 kA - Minden típus
- Letöltések
-
Katalógus Surge protection , 29.61MB , pdfREACH Megfelelőségi nyilatkozat MC 50-B VDE / 5096847 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat MC 50-B VDE / 5096847 , 0.13MB , pdfJelhasználati engedély MEEI-tanúsítvány, MC50 , 0.23MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 2.00MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdfMűszaki információ Műszaki információ, MC 50-B VDE , 0.09MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
