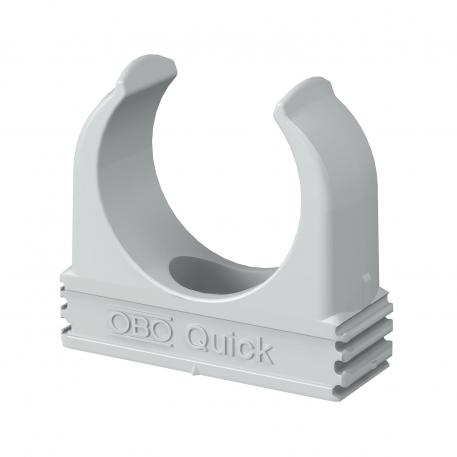

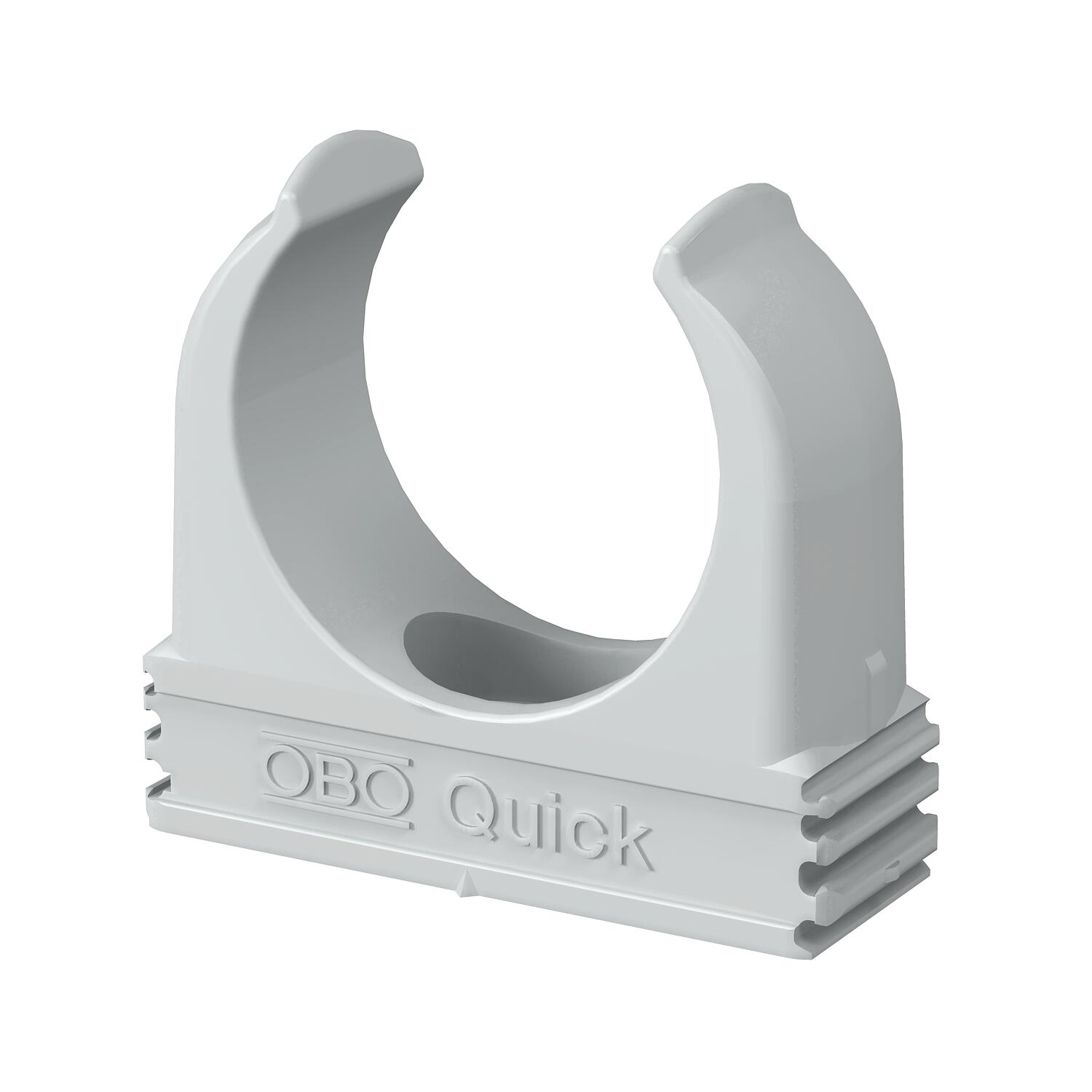

Quick bilincs, világosszürke
Rend. szám 2149004 | EAN-kód 4012195583219
- Termékleírás
-
Termékleírás
Rögzítőbilincs metrikus acélpáncélcsövekhez, középnehéz és nehéz kivitelű műanyag csövekhez valamint Quick-Pipe védőcsövekhez. Univerzális rögzítési lehetőségek oldalfalra és mennyezetre, beltéren és védett kültéren egyaránt. Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozicionáláshoz. Szerszám nélküli csőrögzítés. M16-M32 méret felcsavarozható M6 menetre. Ajánlott rögzítési távolság 50-60 cm, a max. kihúzási értékeket 20 °C szobahőmérsékleten lásd a táblázatban.
-
- Műszaki adatok
-
Műszaki adatok
A kábelek/csövek száma 1 Anyag Polipropilén D befogási tartomány max. 16 mm D befogási tartomány min. 16 mm Halogénmentes igen Kihúzási értékek 65 N lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Lezárt nem Méret M16 Mit Einlage nem Névleges méret/szöveg M16 Rögzítési mód Menetes furat Sorolható igen Szakító terhelés 0,07 kN Szín világosszürke; RAL 7035 UV-álló nem Méretek

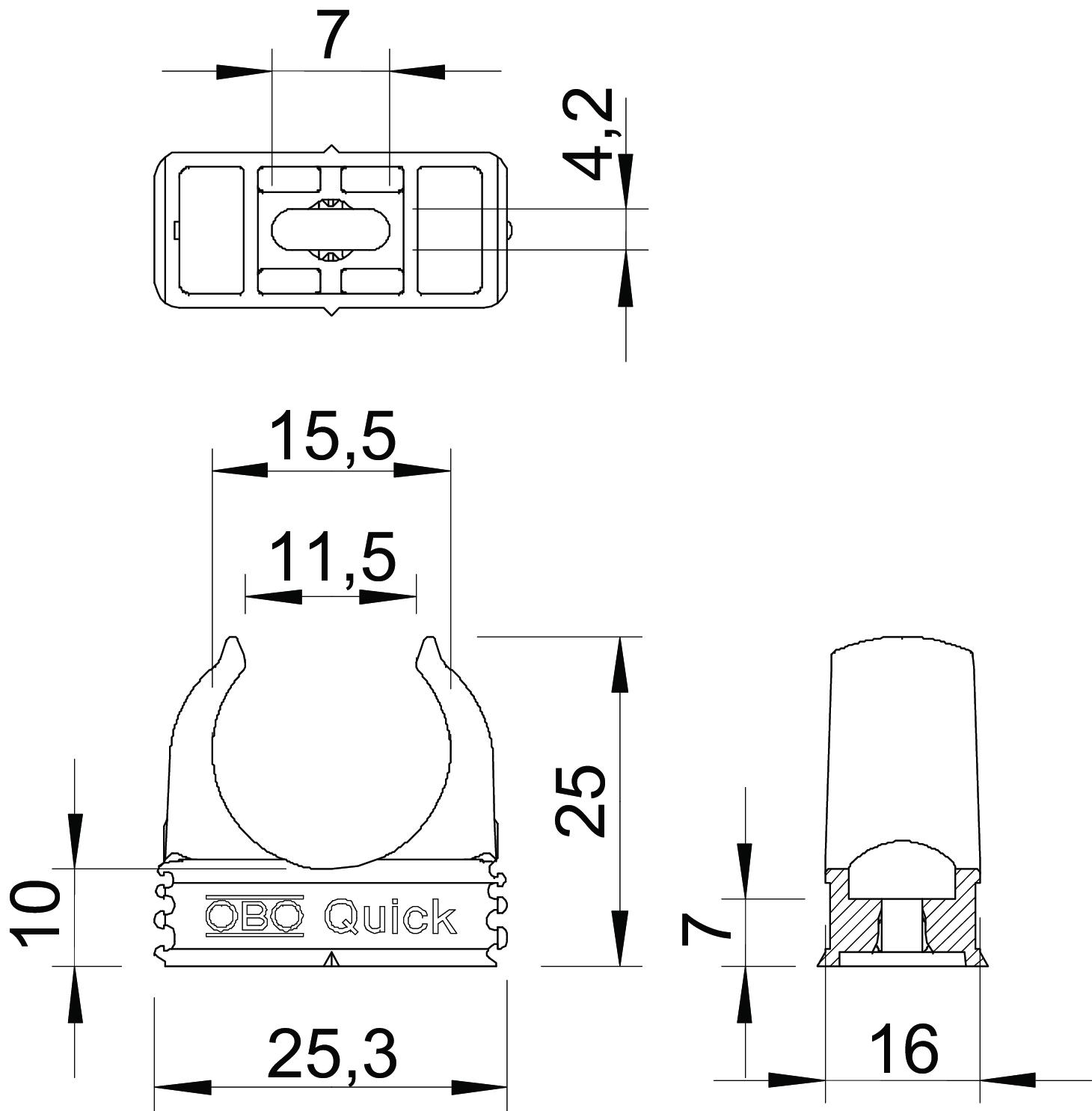

A méret 25,3 mm B méret 16 mm C méret 11,5 mm D méret 15,5 mm e méret 7 mm F méret 4,2 mm H méret 25 mm h méret 10 mm - Minden típus
