Szintezhető kazetta tubusos kivitel RKFN, nemesacél 110 | 155 | 25 | 110 | süllyeszthető tubus | 9

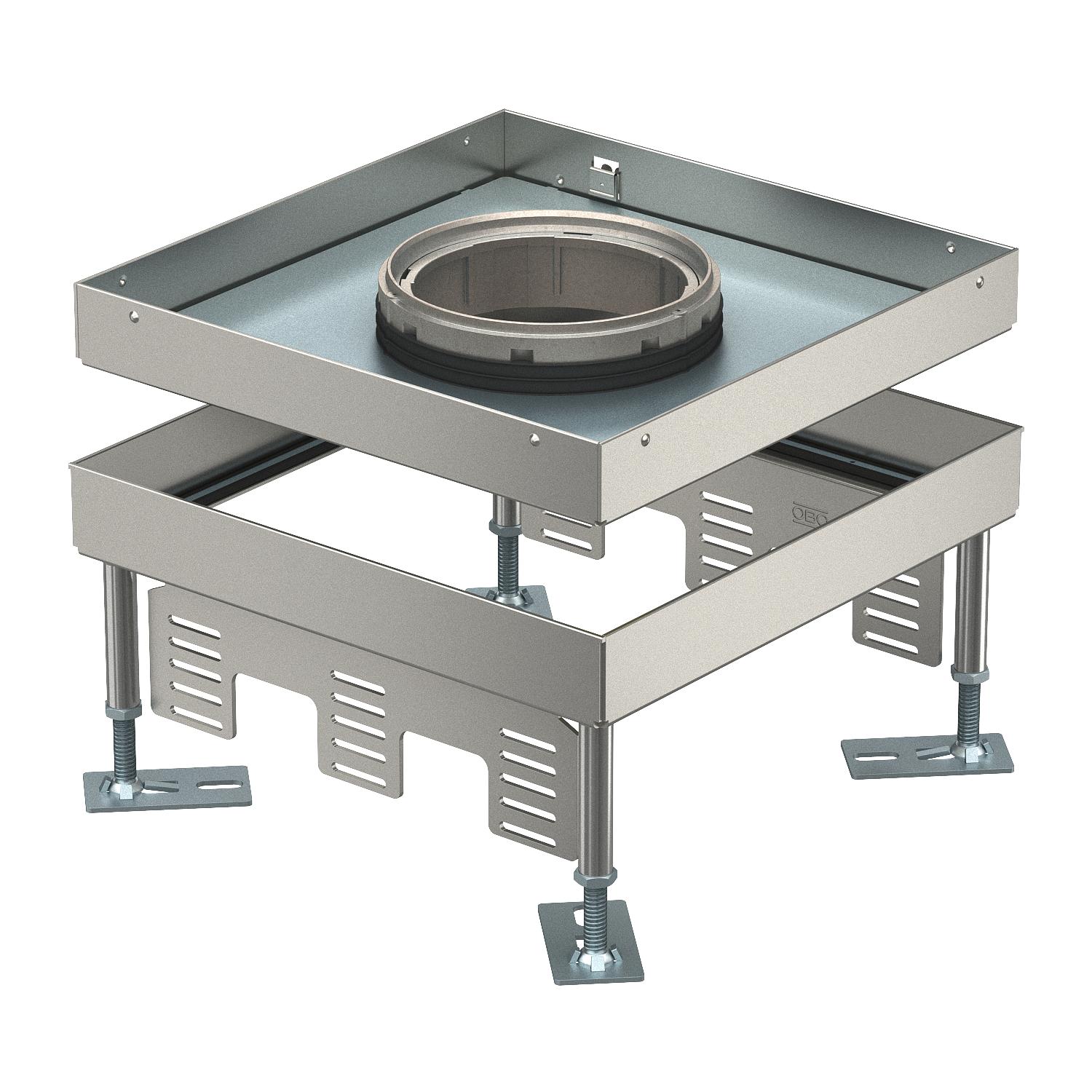

Szintezhető kazetta tubusos kivitel RKFN, nemesacél

Rend. szám 7408982 | EAN-kód 4012197278182

Rend. szám / Típus

Padlómagasság min.

Padlómagasság max.

A padlóburkolat vastagsága

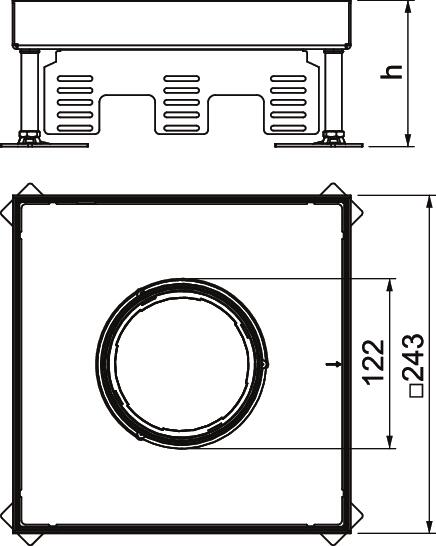

h méret

kábelkivezetős kivitel	süllyeszthető tubus

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

A szintezhető négyzetes kazetták szerelvényeknek álpadlókba és üreges padlókba, valamint minden esztrichhez kötött installációs rendszerbe történő padlószintű beépítésére alkalmasak. Kiviteltől függően száraz, nyirkos vagy nedves ápolású padlókhoz alkalmasak. Belső szintezővel a kazetta felső pereme pontosan beállítható a környező padlóburkolat felszínéhez. Csatornarendszerben végzendő szerelés esetén ennek megfelelő beépítőnyílással kell rendelkeznie. Egy padló alatti csatlakozódoboznak megfelelő beépítőnyílással ellátott szerelőfedélre van szüksége. A kazetták rozsdamentes acélból vagy sárgarézből készülnek. Minden kazetta tartalmaz egy 4 mm vastag acéllemez lapot, az előforduló közlekedési terhelések felvételének biztosításához. A különböző padlóburkolat-vasatgságokhoz illeszkedő 20 és 25 mm-es kazetták léteznek.

Szintezhető kerek kazetta tubussal, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	110 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	10.000 N-ig
h méret	110 mm
hossz	243 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP55
kábelkivezetések száma	1
kábelkivezetős kivitel	süllyeszthető tubus
Kivitel	Négyzetes

Magasság	110 mm
Méret	243x243x105
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlókivágás/szerelőnyílás	244x244
Padlómagasság max.	155 mm
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
Szabvány	EN 50085-2-2
szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	nem
Szintezési tartomány max.	155 mm
Szintezési tartomány min.	110 mm
univerzális tartók száma	3 x UT4
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	Padlómagasság max.	A padlóburkolat vastagsága	h méret	kábelkivezetős kivitel	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	süllyeszthető tubus	9	7408980	Darab	1 Darab
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	süllyeszthető tubus	9	7408982	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz	TUK2 V	7428141	Darab	1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 G4	7428142	Darab	1 Darab
