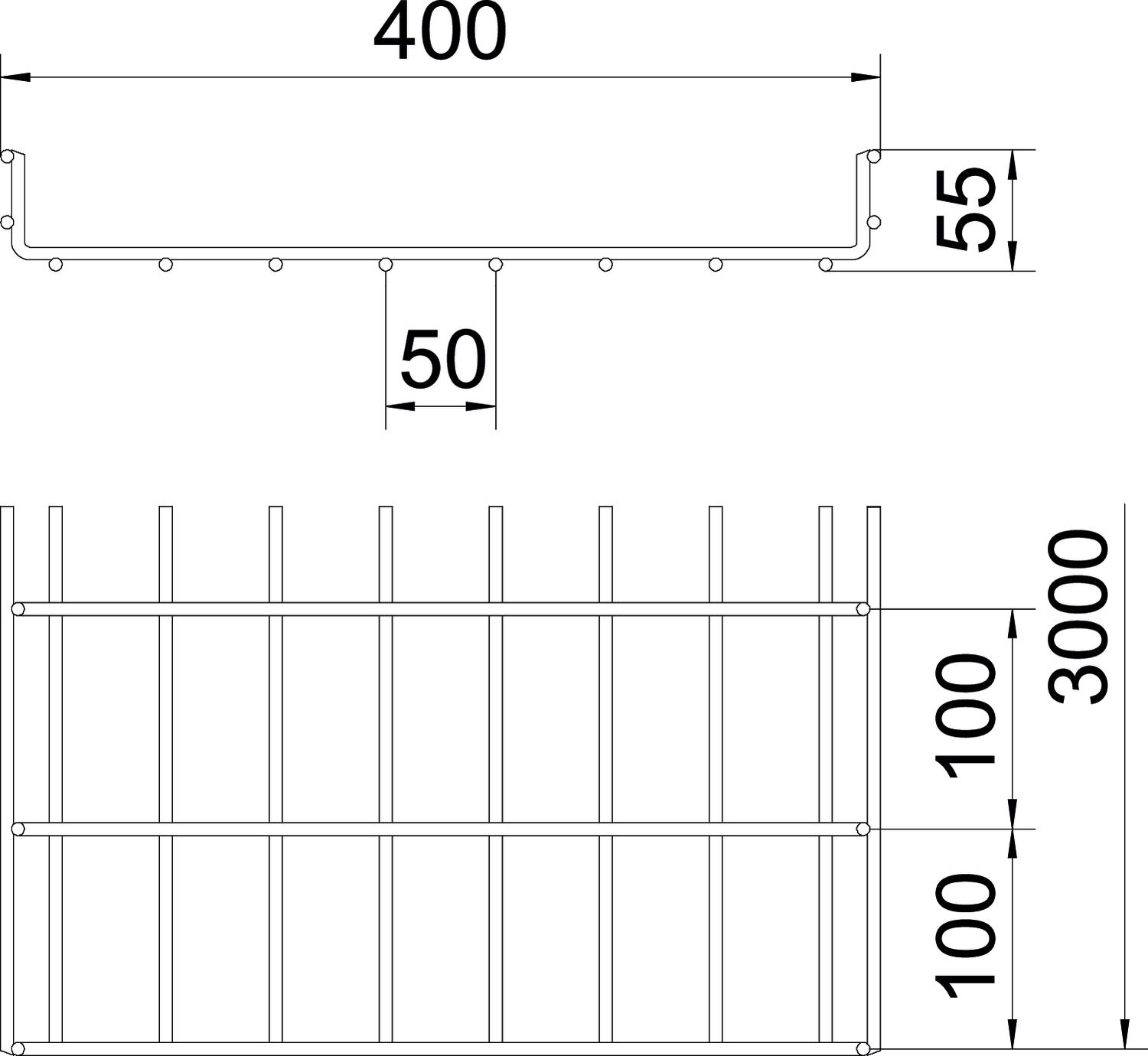

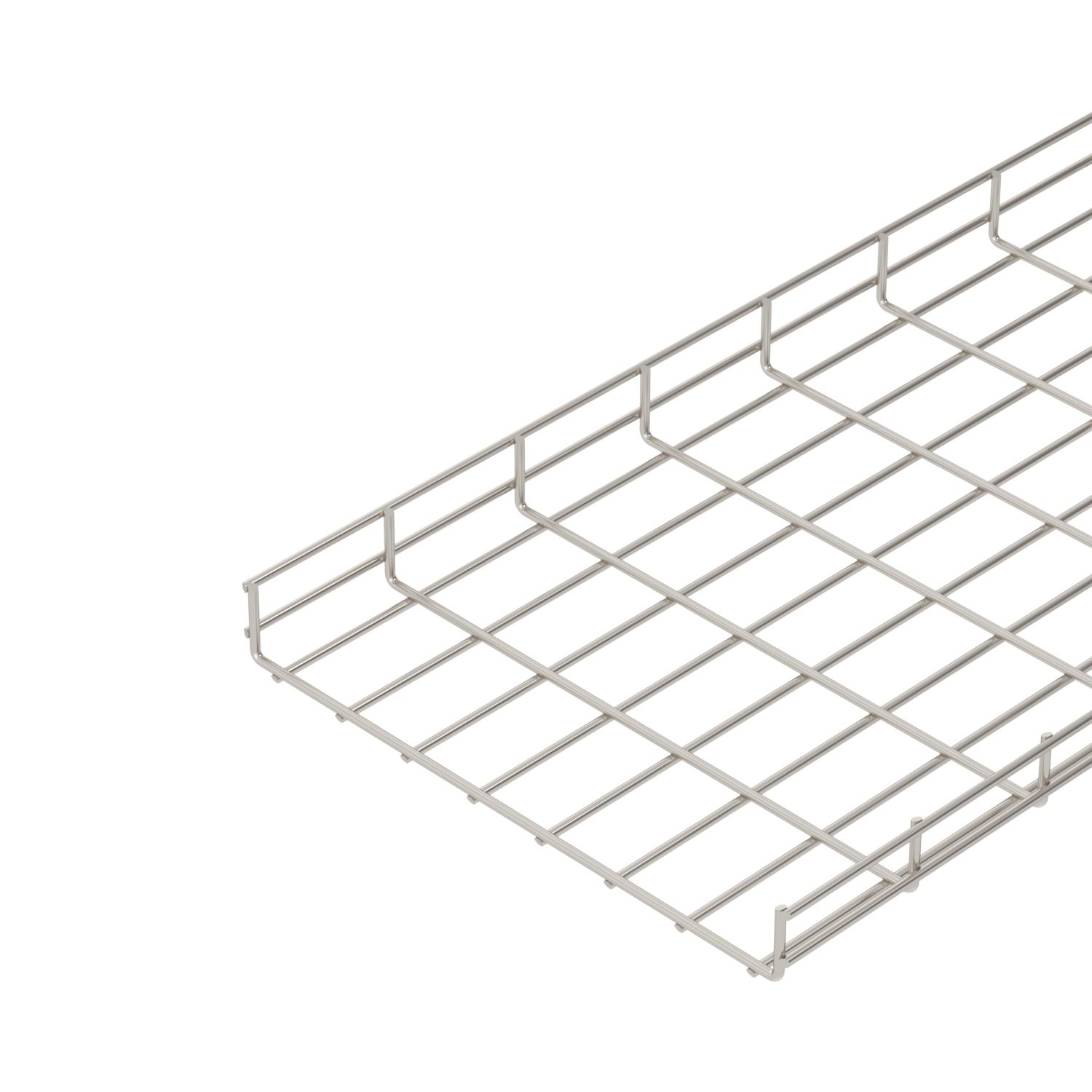

TermékleírásPonthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag rozsdamentes acél, 1.4301 Az összekötő fajtája, kábeltartó-rendszer csavarozott B méret 400 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 18,391 kg CO₂e / 1 Méter Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 17500 mm² Hasznos keresztmetszet 175 cm² hossz 3000 mm Huzalátmérő 6 mm Magasság 55 mm Magasság 2,17 in Méret 55x400x3000 Összekötők kivitele összekötő nélkül Profilalak U-idom szélesség 400 mm szélesség 15,75 in Szín nemesacél Támaszköz 1,0 m 2,3 kN/m Támaszköz 1,5 m 1,3 kN/m Támaszköz 2,0 m 0,75 kN/m Támaszköz 2,5 m 0,45 kN/m Támaszköz 3,0 m 0,4 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Műszaki adatok
SGR 55 típusú rácsos kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat SGR 55 400 A2 / 6000933 , 0.15MB , pdfREACH Megfelelőségi nyilatkozat SGR 55 400 A2 / 6000933 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat SGR 55 400 A2 / 6000933 , 0.13MB , pdfKörnyezetvédelmi nyilatkozat Umweltproduktdeklaration (EPD) , 1.48MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Rácsos kábeltálcák , 9.52MB , pdf
