Rácsos kábeltálca, SGR 55 A2

Rend. szám 6000917 | EAN-kód 4012196622139

3000 mm
55 mm
6 mm
Termékleírás
Termékleírás

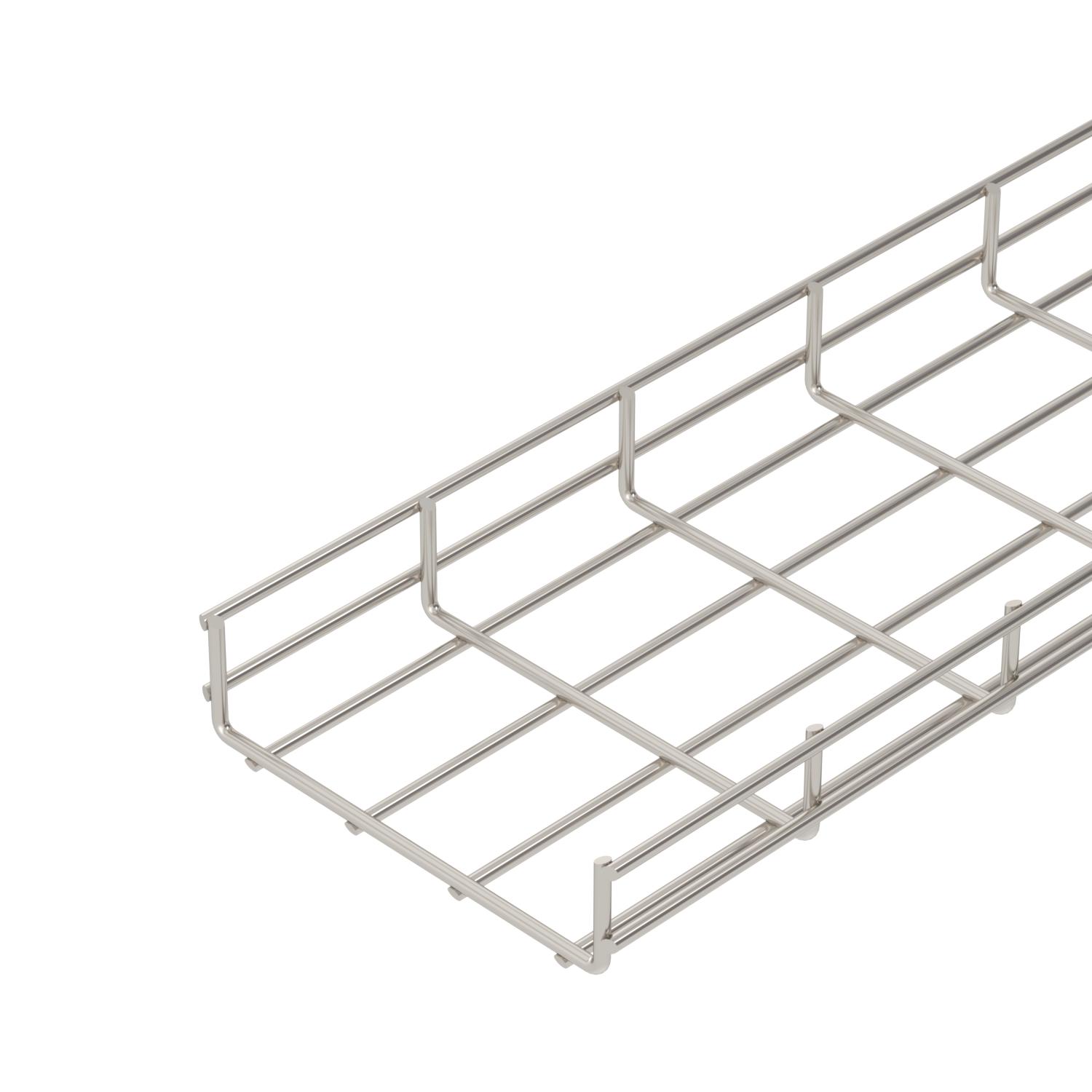

Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • rácsos kábeltálca, 55 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

Anyag rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer csavarozott
B méret 200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 11,783 kg CO₂e / 1 Méter
Felület felületkezelés nélkül, utókezelt
Hasznos keresztmetszet 8700 mm²
Hasznos keresztmetszet 87 cm²
hossz 3000 mm
Huzalátmérő 6 mm
Magasság 2,17 in
Magasság 55 mm

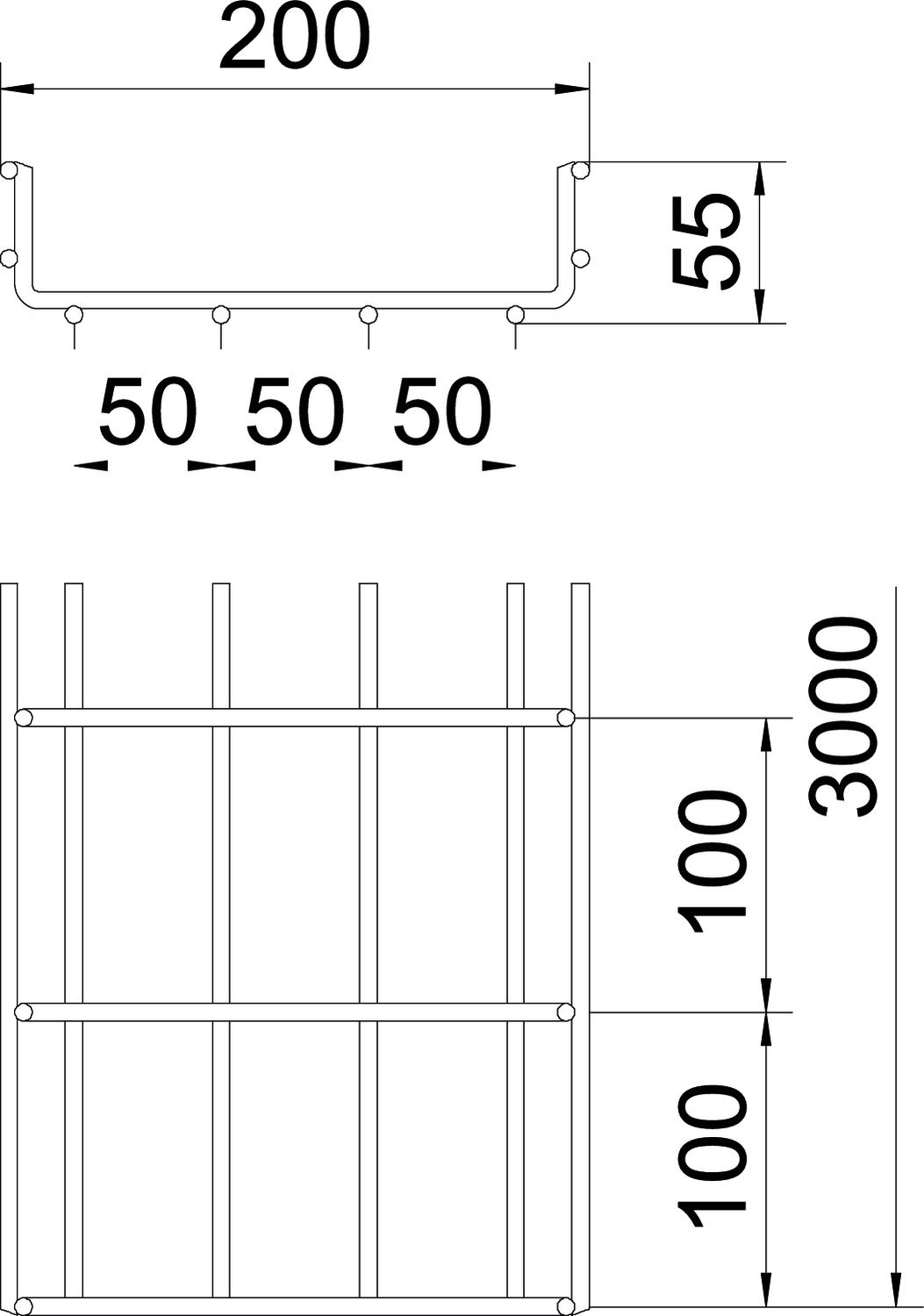

Méret 55x200x3000
Összekötők kivitele összekötő nélkül
Profilalak U-idom
szélesség 200 mm
szélesség 7,87 in
Szín nemesacél
Támaszköz 1,0 m 2 kN/m
Támaszköz 1,5 m 1,15 kN/m
Támaszköz 2,0 m 0,75 kN/m
Támaszköz 2,5 m 0,5 kN/m
Támaszköz 3,0 m 0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus

Műszaki adatok

SGR 55 típusú rácsos kábeltálca terhelési diagramja

SGR 55 típusú rácsos kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Rend. szám Mennyiség Legkisebb eladási egység
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő, A2 Toldásponti összekötő, A2 GUV 6 A2 6016574
20 Darab
Fedél forgóretesz nélkül Fedél forgóretesz nélkül DRLU 200 A2 6052831
3 m

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 A2 Válaszfal 45 A2 TSG 45 A2 6062025
3 m
Fedélrögzítő-kapocs, univerzális Fedélrögzítő-kapocs, univerzális DKU A2 6065600
20 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR A2 6220145
10 Darab
