Rácsos kábeltálca, SGR 105 FT

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	105 mm

Huzalátmérő	6 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

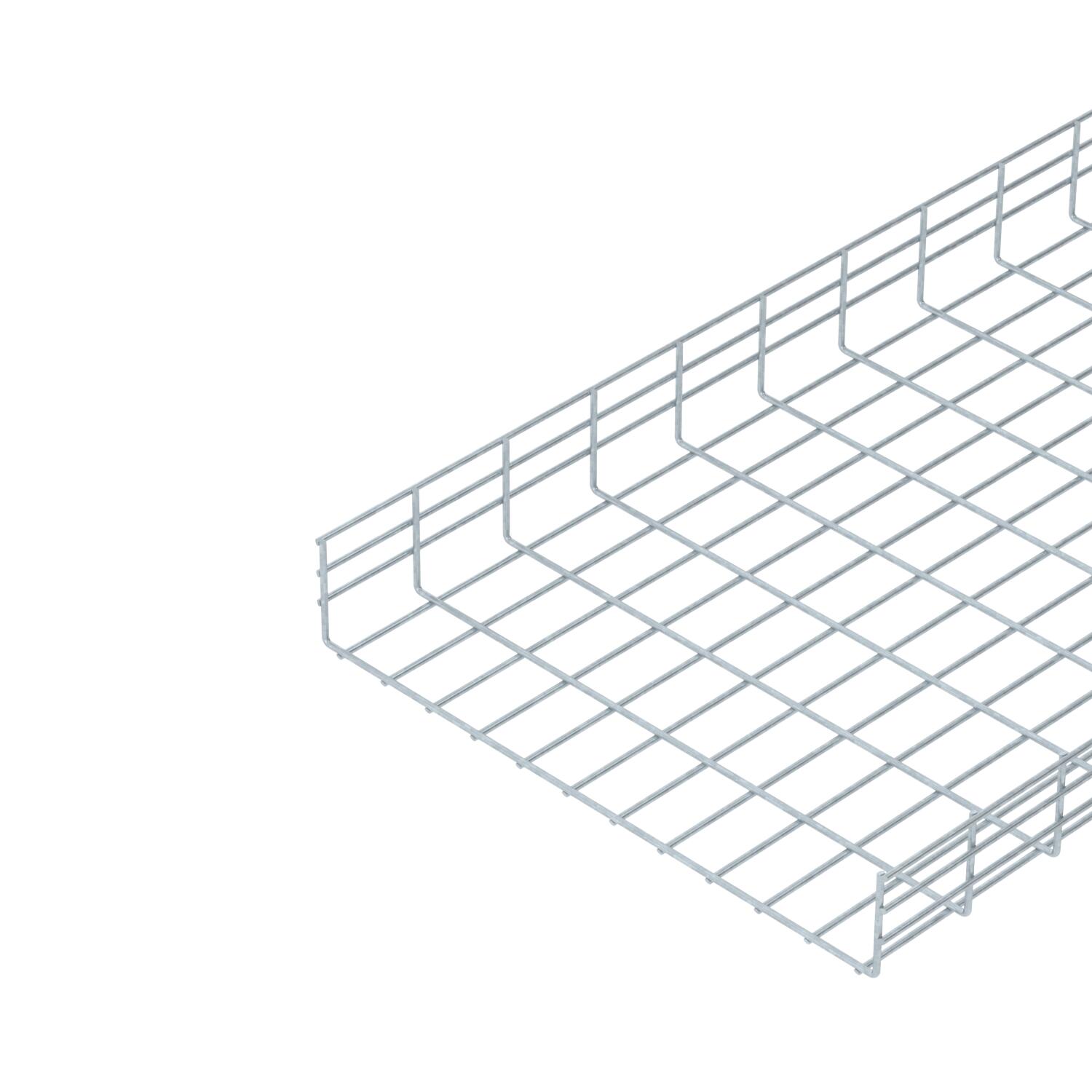

Ponthegesztett acélhuzalból készült, 105 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	600 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	11,773 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	554 cm²
Hasznos keresztmetszet	55400 mm²
hossz	3000 mm
Huzalátmérő	6 mm
Magasság	4,13 in
Magasság	105 mm

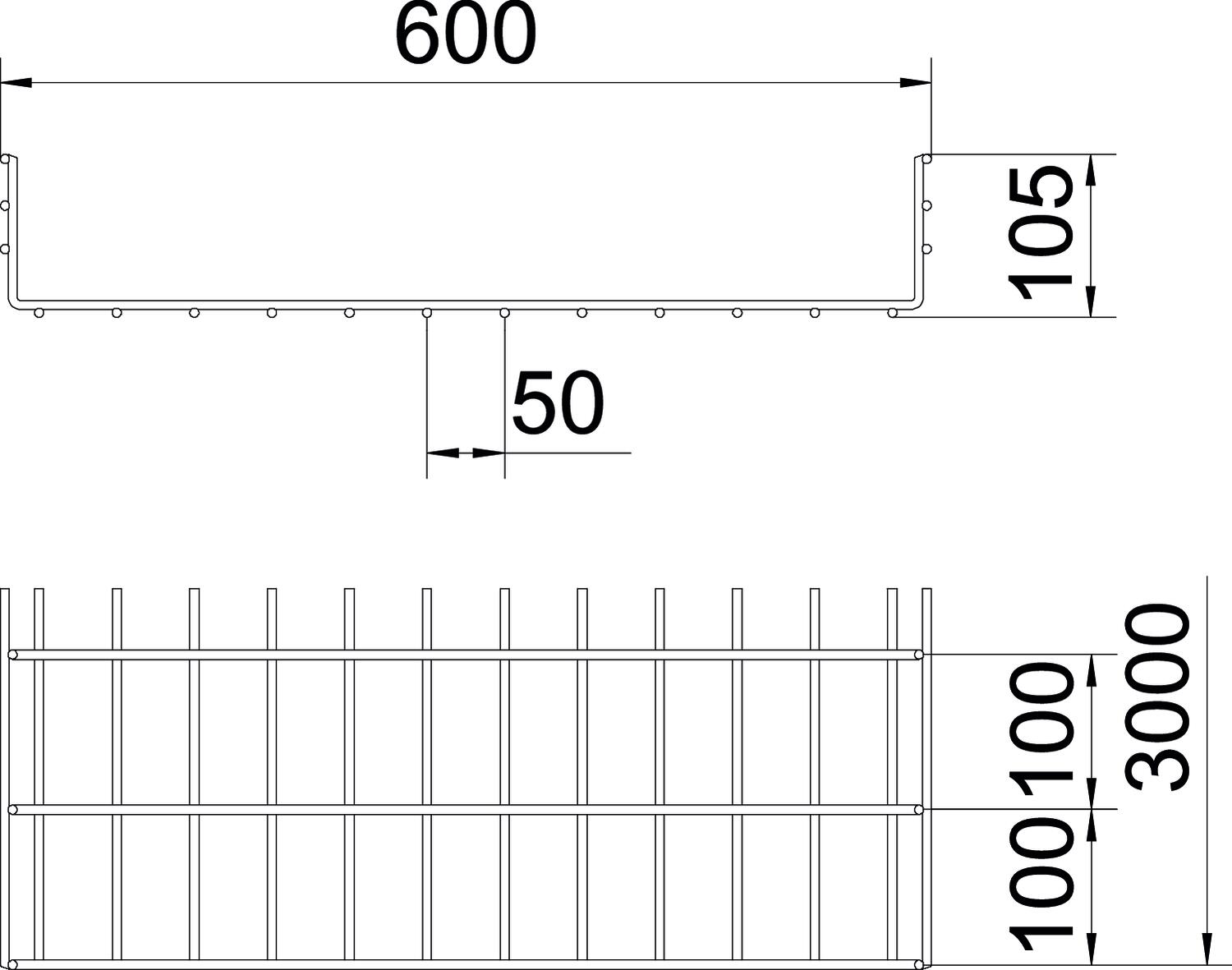

Méret	105x600x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül

Profilalak	U-idom
Rozsdamentes acél, maratott	nem
szélesség	600 mm
szélesség	23,62 in
Szín	rozsdavörös
Támaszköz 1,0 m	4,1 kN/m
Támaszköz 1,5 m	2,2 kN/m
Támaszköz 2,0 m	1,35 kN/m
Támaszköz 2,5 m	0,95 kN/m
Támaszköz 3,0 m	0,8 kN/m
Támaszköz 3,5 m	0,7 kN/m
Támaszköz 4,0 m	0,45 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	nem	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	nem	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	nem	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	nem	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	nem	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	nem	6003616	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, FT	GUV 6 FT	6016573	Darab	20 Darab
Fedél forgóretesz nélkül	DRLU 600 DD	6052674	m	3 m

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Fedélrögzítő-kapocs, univerzális	DKU A2	6065600	Darab	20 Darab
Kábel kilépő lemez, FT	KAB GR FT	6220142	Darab	10 Darab
