Nehéz kivitelű rácsos kábeltálca, SGR 55 FT

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	55 mm

Huzalátmérő	6 mm

Hasznos keresztmetszet

Termékleírás

Termékleírás

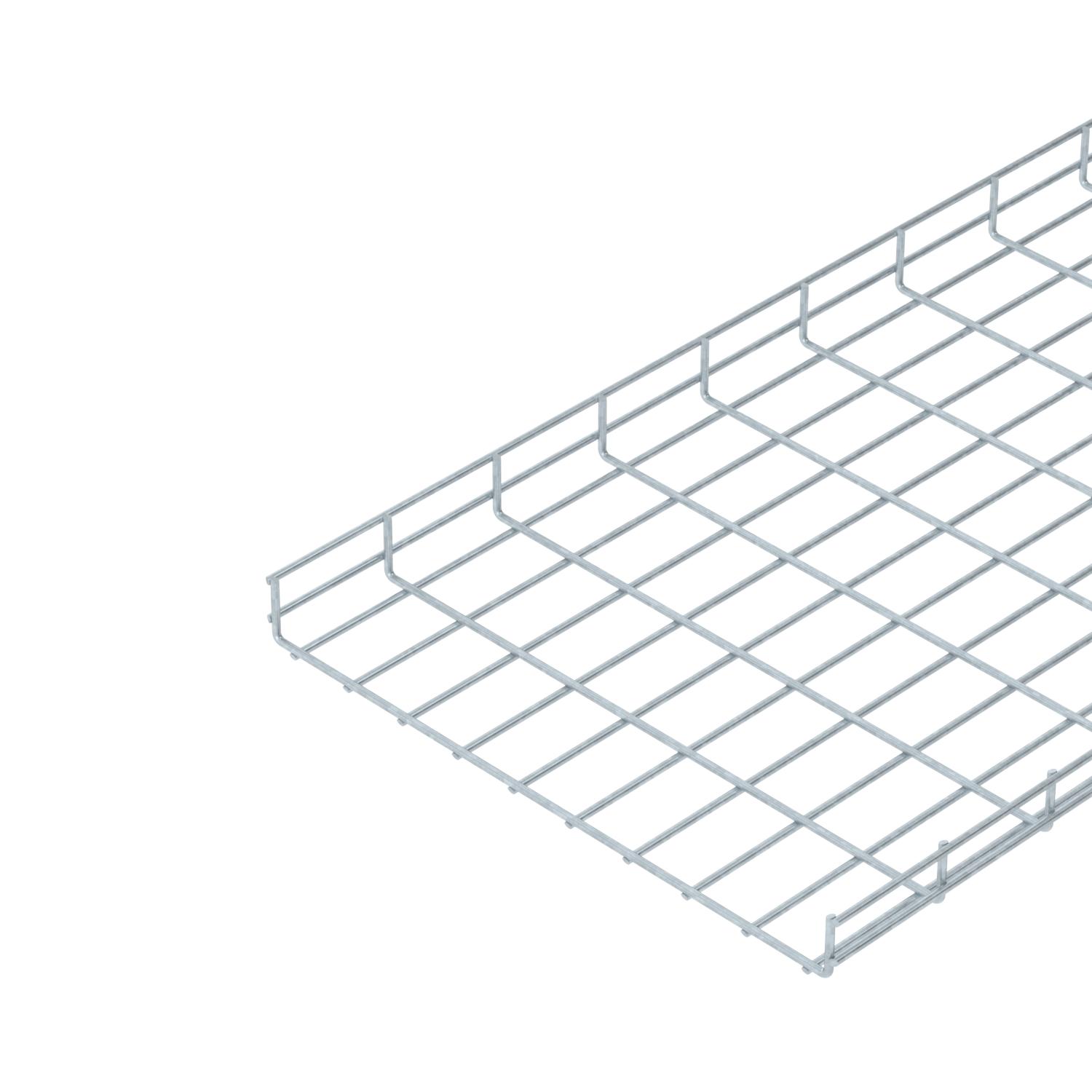

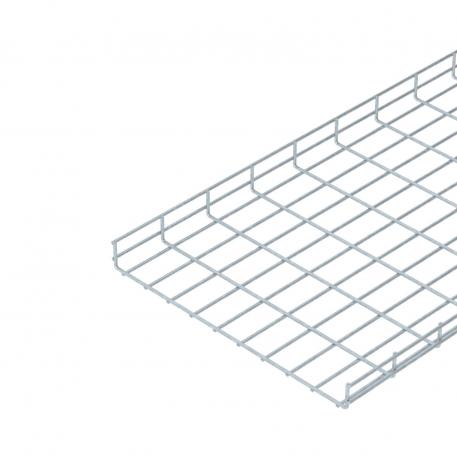

Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	500 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	9,038 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	22000 mm²
Hasznos keresztmetszet	220 cm²
hossz	3000 mm
Huzalátmérő	6 mm
Magasság	2,17 in
Magasság	55 mm

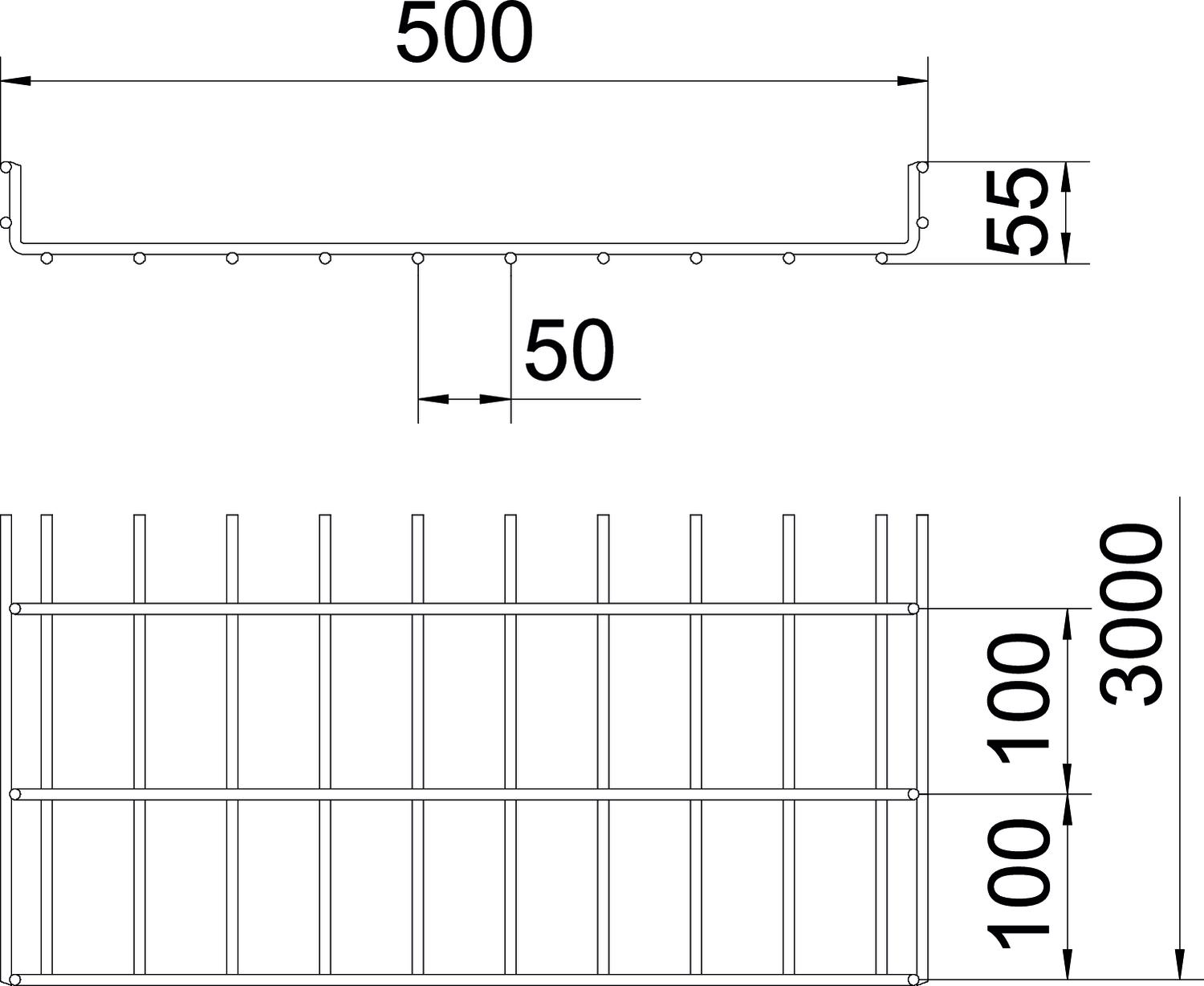

Méret	55x500x3000

Összekötők kivitele	összekötő nélkül
Profilalak	U-idom
szélesség	19,69 in
szélesség	500 mm
Szín	rozsdavörös
Támaszköz 1,0 m	2,9 kN/m
Támaszköz 1,5 m	1,5 kN/m
Támaszköz 2,0 m	0,75 kN/m
Támaszköz 2,5 m	0,38 kN/m
Támaszköz 3,0 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Rend. szám	Mennyiség	Legkisebb eladási egység
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, FT	GUV 6 FT	6016573	Darab	20 Darab
Fedél forgóretesz nélkül	DRLU 500 DD	6052668	m	3 m

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Fedélrögzítő-kapocs, univerzális	DKU A2	6065600	Darab	20 Darab
Kábel kilépő lemez, FT	KAB GR FT	6220142	Darab	10 Darab
