GR Magic® rácsos kábeltálca, 105 A2 3000 | 500 | 105 | 4,8 | 459 | nem
morepic-1 morepic-2 video-1 video-2

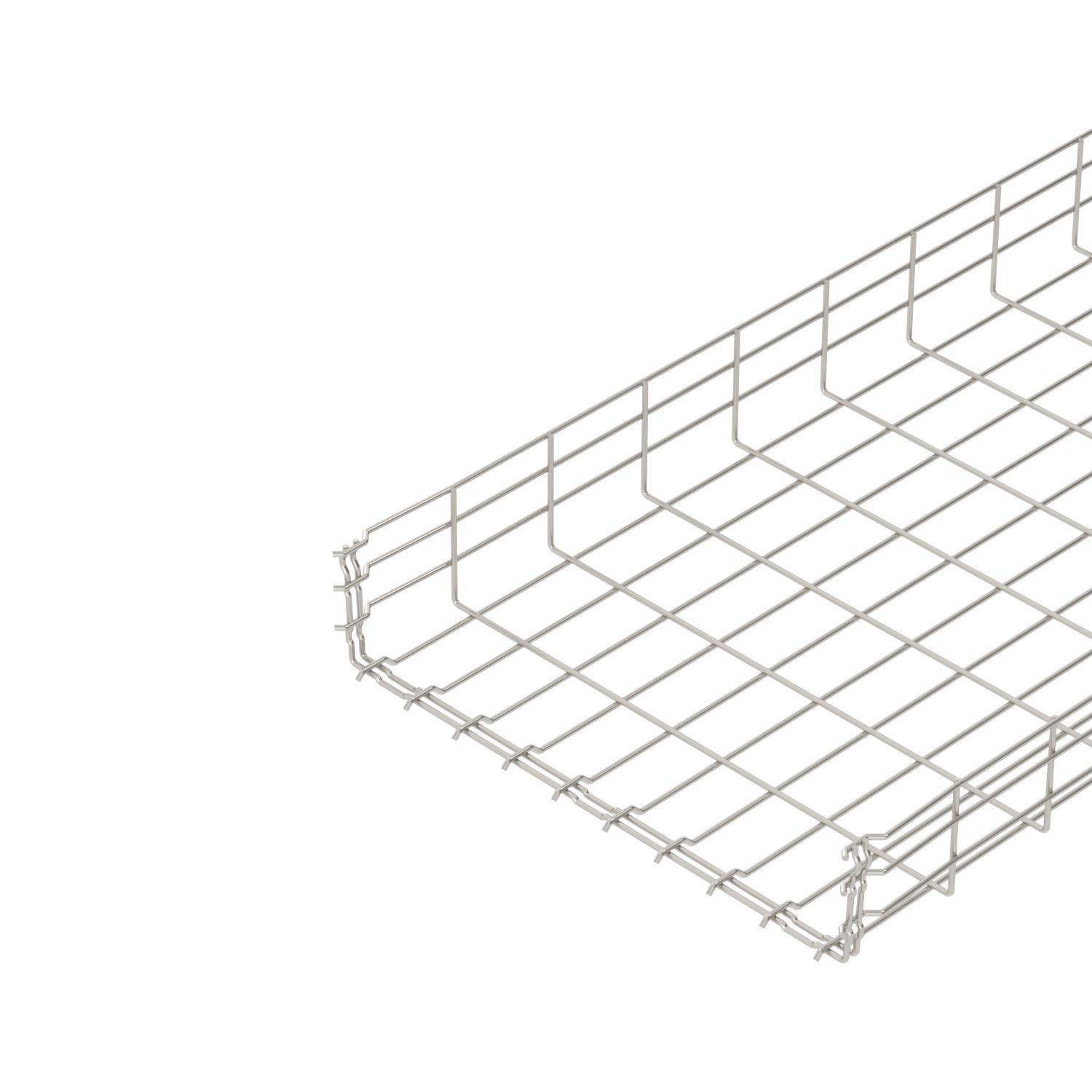

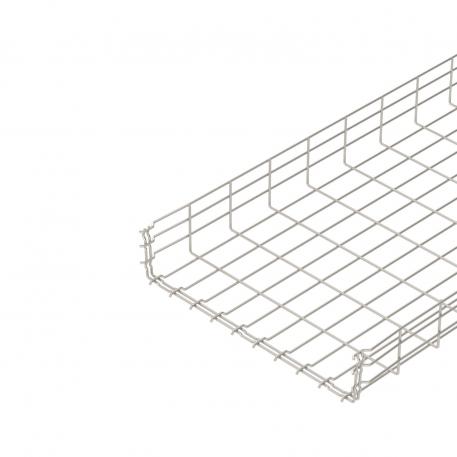

GR Magic® rácsos kábeltálca, 105 A2

Rend. szám 6002466 | EAN-kód 4012195149682

3000 mm
105 mm
nem
Termékleírás
Termékleírás
105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

Anyag rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 500 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 15,973 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület felületkezelés nélkül, utókezelt
H méret 108 mm
Hasznos keresztmetszet 45900 mm²
Hasznos keresztmetszet 459 cm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 105 mm
Magasság 4,13 in

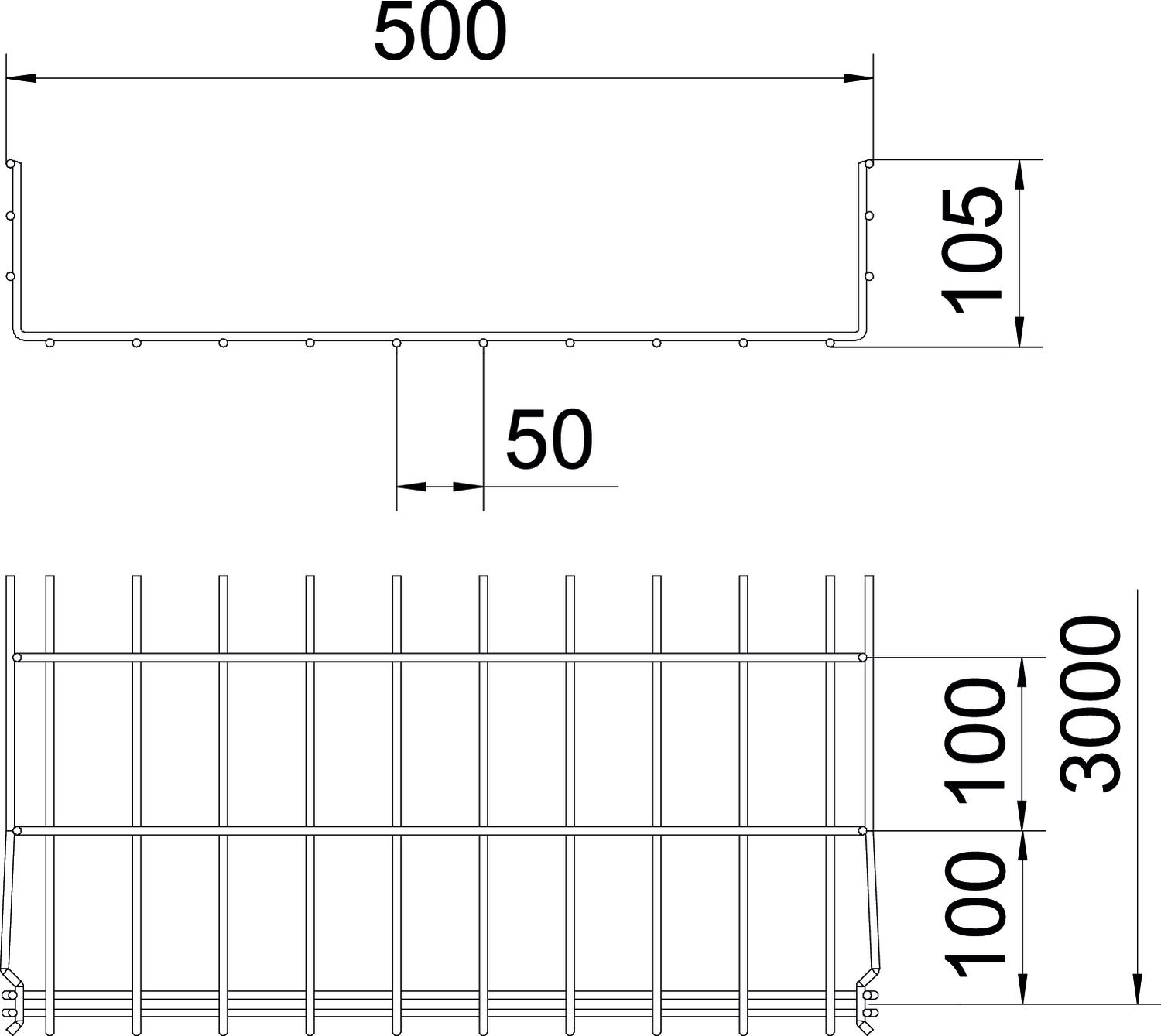

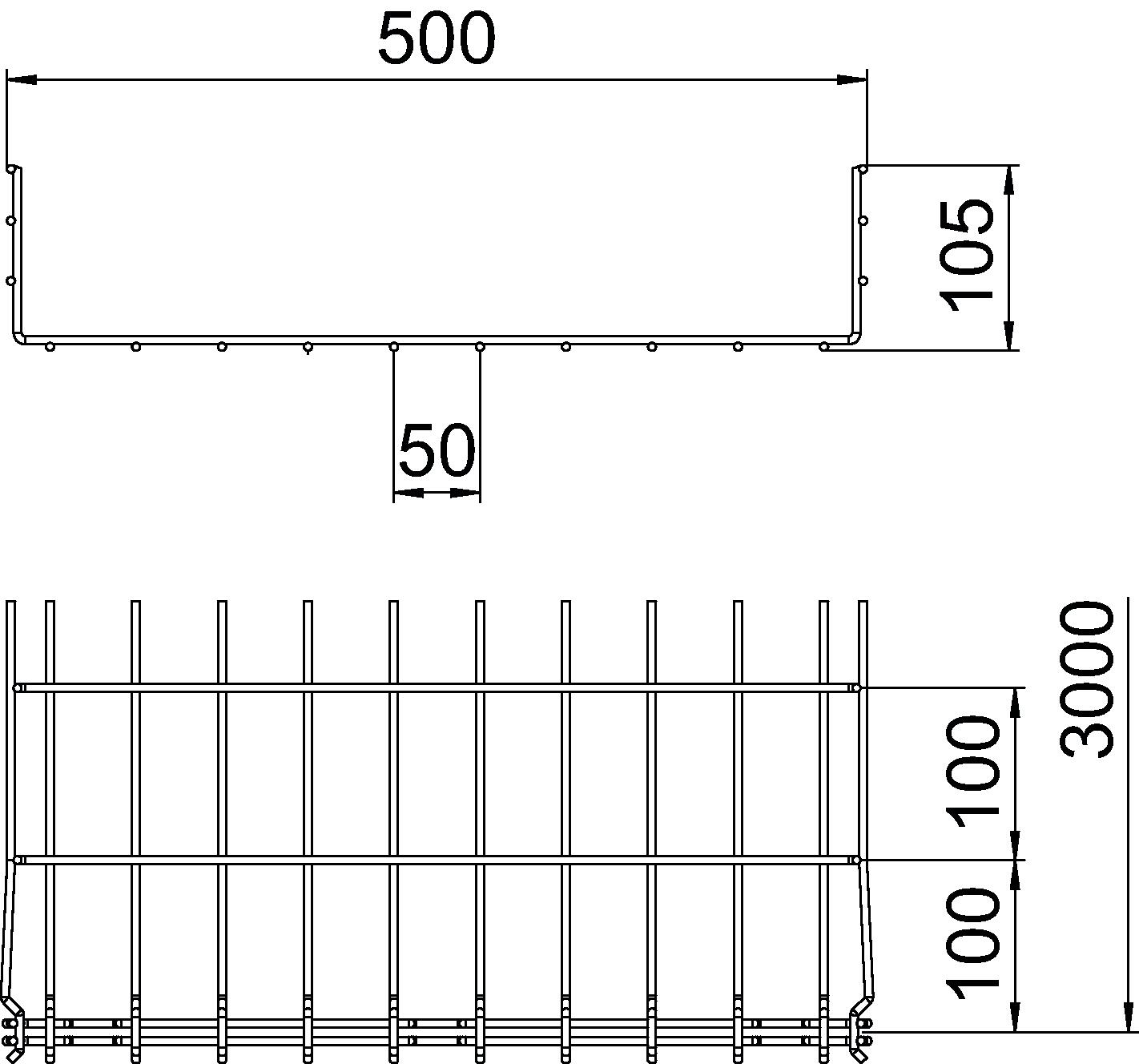

Méret 105x500x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott igen
szélesség 19,69 in
szélesség 500 mm
Szín nemesacél
Támaszköz 1,0 m 1,25 kN/m
Támaszköz 1,5 m 0,85 kN/m
Támaszköz 2,0 m 0,6 kN/m
Támaszköz 2,5 m 0,42 kN/m
Támaszköz 3,0 m 0,3 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

GRM 105 típusú rácsos tálca terhelési diagramja

GRM 105 típusú rácsos tálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nem 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nem 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nem 6002457
3 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nem 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nem 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nem 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nem 6002469
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, A2 Rápattintható rácsos kábeltálca-fedél, A2 DGRR 500 A2 6001872
3 m
Sarokösszekötő Sarokösszekötő GEV 36 A2 6016731
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal, 85 A2 Válaszfal, 85 A2 TSG 85 A2 6062173
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR A2 6220145
10 Darab
Letöltések

Letöltés

Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés

EU megfelelőségi nyilatkozat GRM 105 500 A2 / 6002466 , 0.15MB , pdf
Letöltés
REACH Megfelelőségi nyilatkozat GRM 105 500 A2 / 6002466 , 0.12MB , pdf
Letöltés
RoHS Megfelelőségi nyilatkozat GRM 105 500 A2 / 6002466 , 0.12MB , pdf
Letöltés

Letöltés
Letöltés
Letöltés

Kiválasztási segédlet GR-Magic® , 2.00MB , pdf
