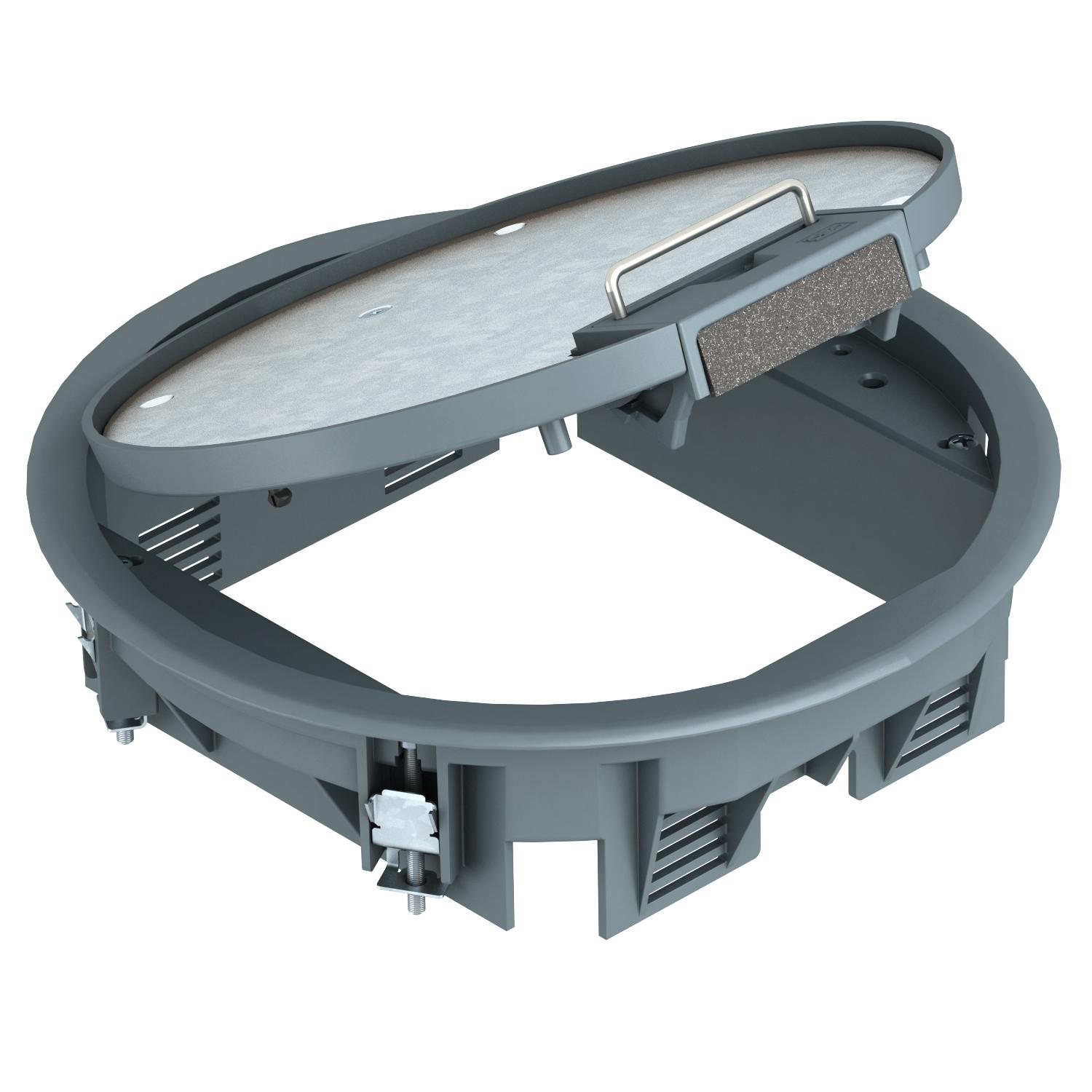

GESR4 szerelvénybeépítő egység nyitó fogantyúval
Rend. szám 7405436 | EAN-kód 4012195103684
- Termékleírás
-
TermékleírásSzerelvénybeépítő egység fogantyúval, mely 2 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 6 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.
Szerelvénybeépítő egység fogantyúval, kétrekeszes, MT4 szerelőlap beépítéséhez Két fajta APMT2 fedőlemezzel szerelhető.
-
- Műszaki adatok
-
Műszaki adatok

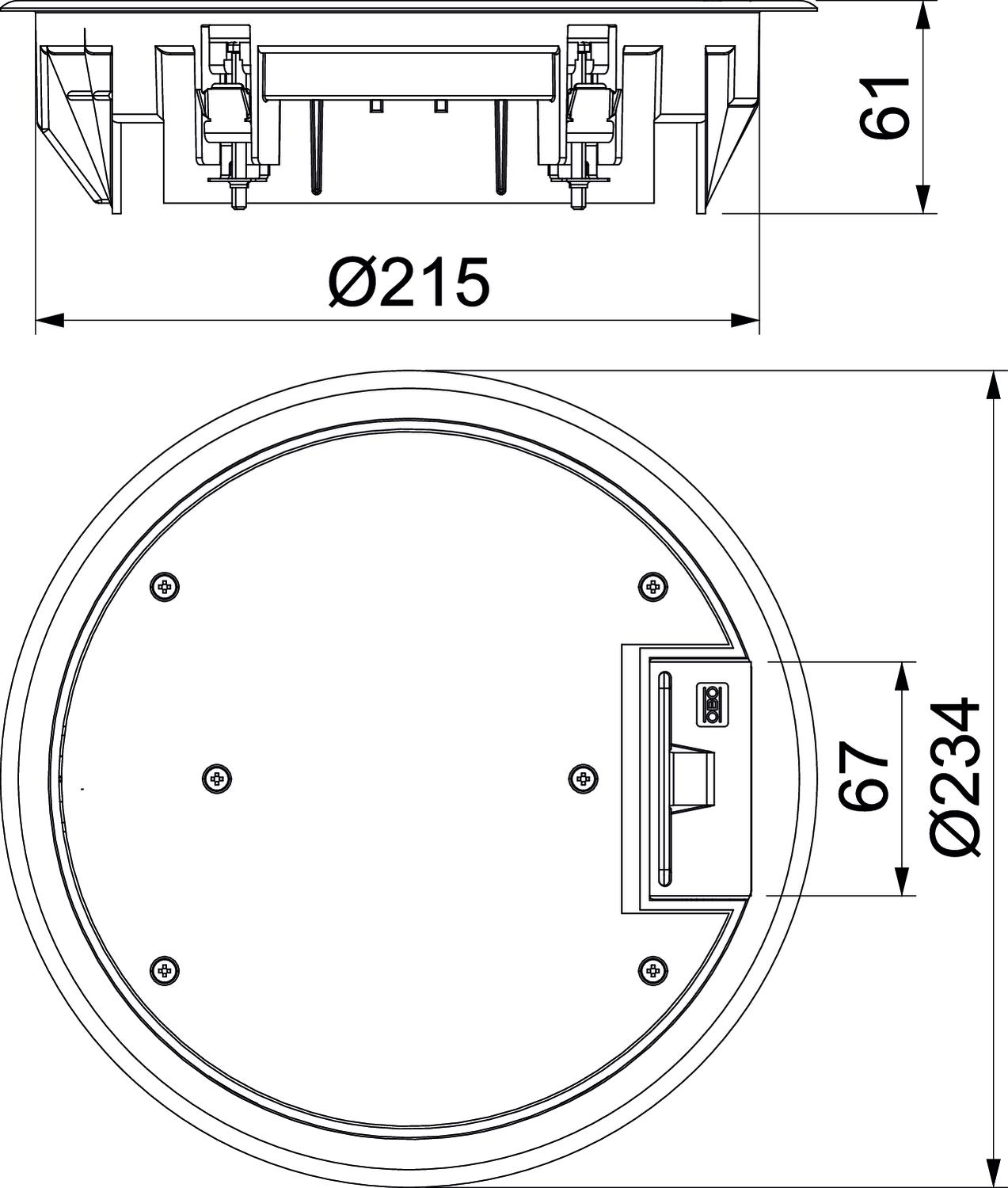

A beépíthető készülékek darabszáma 6 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 2 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához igen Anyag Poliamid beépítőrendszer típusa UT3 beszerelési átmérő 215 Beszerelési mélység 73 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5 000 N-ig h méret 73 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel kerek Külső átmérő 234 mm Méret Ø234x61 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez R4 Nyitó mechanizmus fogantyú Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret igen Padlómagasság min. 73 mm Schutzgrad IK-Code IK08 Szerelvénytartók szerelvénykelyhekhez igen Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat GESR4 U 7011 / 7405436 , 0.15MB , pdfJelhasználati engedély VDE jelölésengedély GES , 0.12MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
