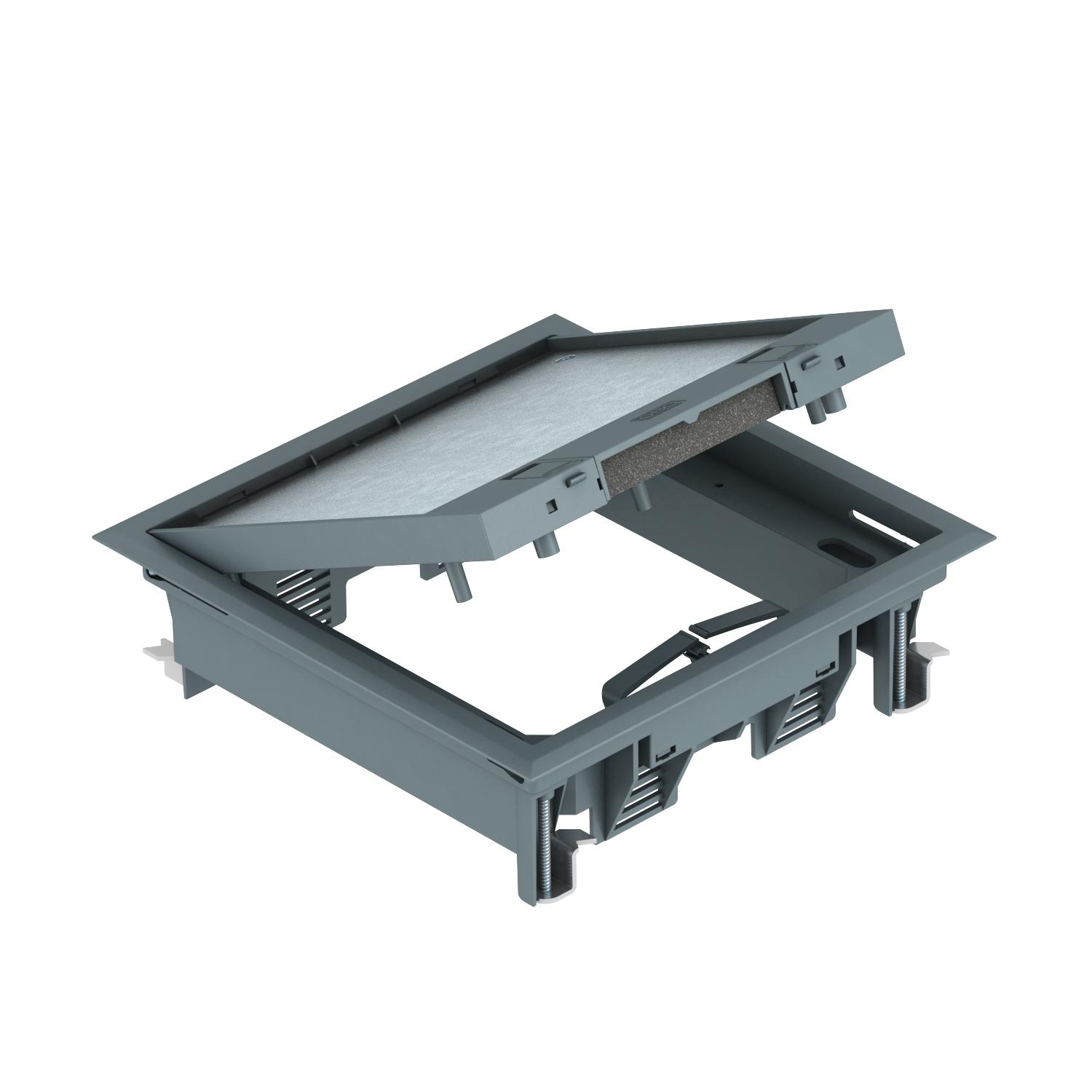

GES4 szerelvénybeépítő egység nyitó szerkezettel
Rend. szám 7405145 | EAN-kód 4012195890645
- Termékleírás
-
TermékleírásSzerelvénybeépítő egység nyító szerkezettel, mely 2 db UT3 univerzális tartó beépítésére alkalmas, ezáltal 6 db Modul 45 szerelhető be, beltéri csatorna vagy padlórendszerbe.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
Szerelvénybeépítő egység nyitó szerkezettel, kétrekeszes, MT4 tartó beépítéséhez. Két fajta APMT2 fedőlemezzel szerelhető.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
-
- Műszaki adatok
-
Műszaki adatok

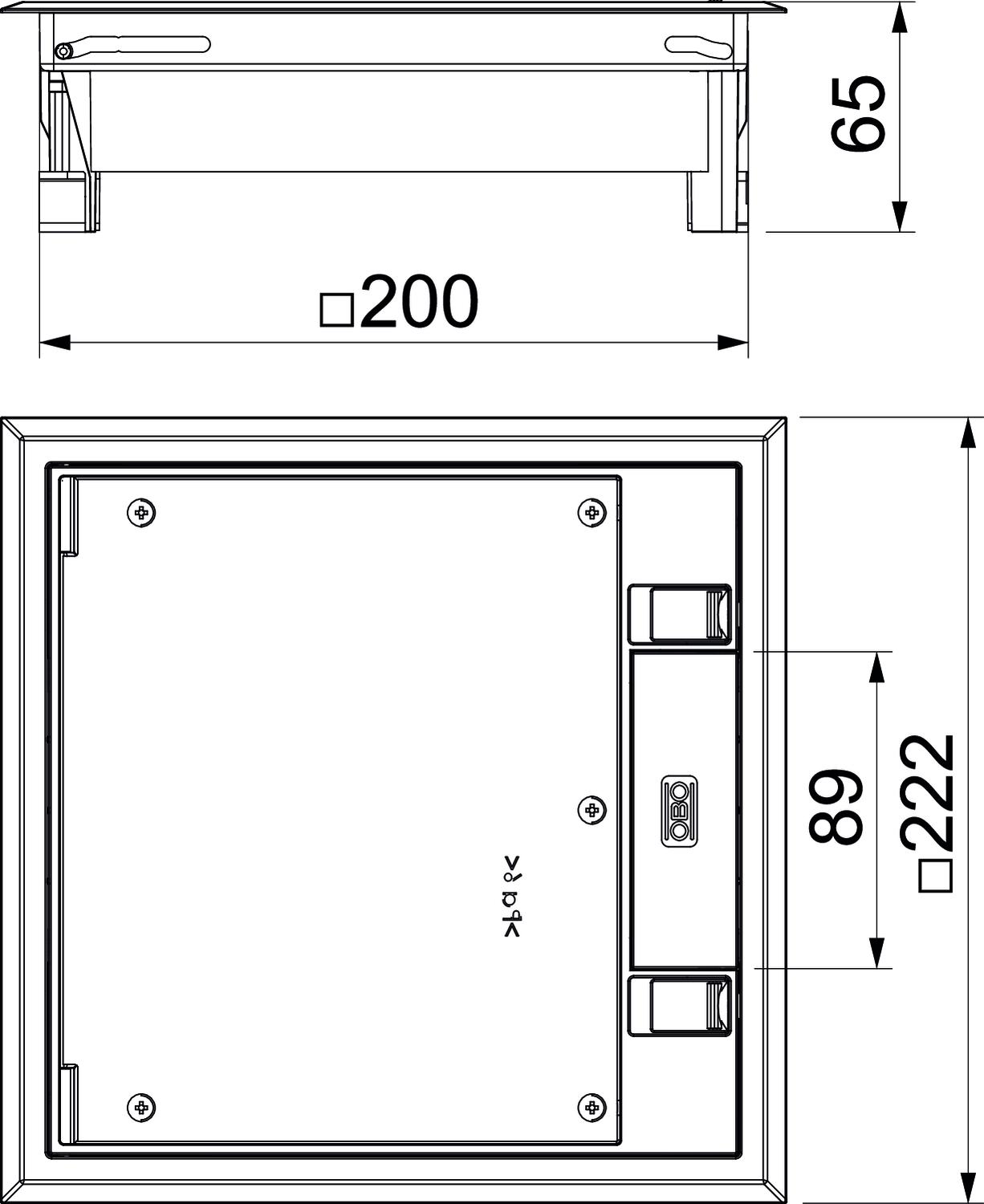

A beépíthető készülékek darabszáma 6 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 2 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag Poliamid Beépítési hosszúság 201 mm Beépítési szélesség 201 mm beépítőrendszer típusa UT3 Beszerelési mélység 73 mm Esztrichmagasság min. 73 mm Függőleges terhelés, kis terület 2 000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig h méret 73 mm hossz 222 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel Négyzetes Külső hosszúság 222 mm Külső szélesség 222 mm Magasság 65 mm Méret 222x222x65 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 4 Nyitó mechanizmus Nyitó szerkezet Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret igen Padlómagasság min. 73 mm Schutzgrad IK-Code IK08 szélesség 222 mm Szerelvénytartók szerelvénykelyhekhez igen Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat GES4-2U10T 7011 / 7405145 , 0.15MB , pdfJelhasználati engedély VDE jelölésengedély GES , 0.12MB , pdfSzerelési útmutató Szerelési útmutató, GES 2U , 0.19MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
