Fénycsőtartó-csatorna, FS 6000 | 75 | 0,75 | | acél | szalaghorganyzott

Fénycsőtartó-csatorna, FS

Rend. szám 6055812 | EAN-kód 4012196943937

Rend. szám / Típus

hossz

szélesség	75 mm

lemezvastagság	0,75 mm

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

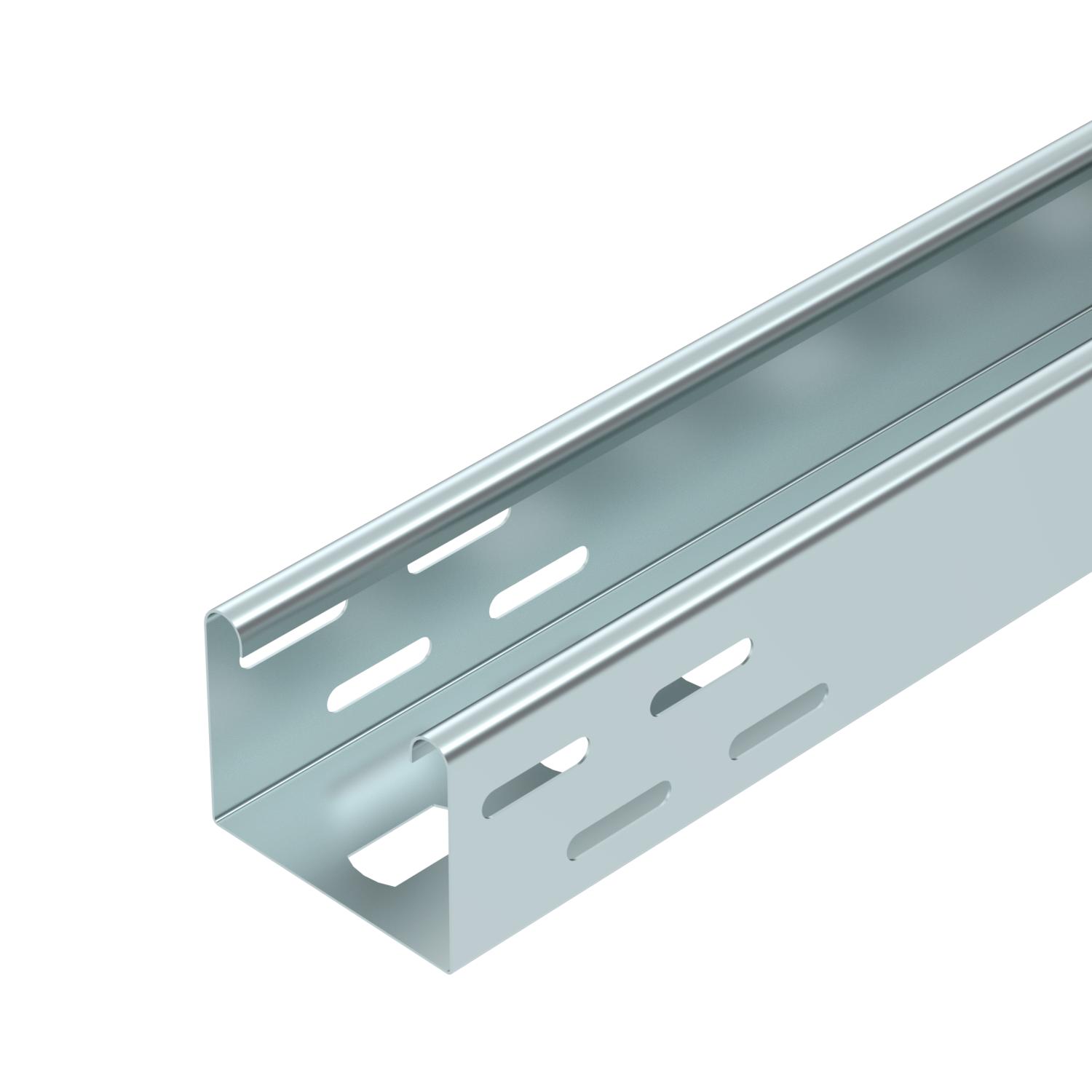

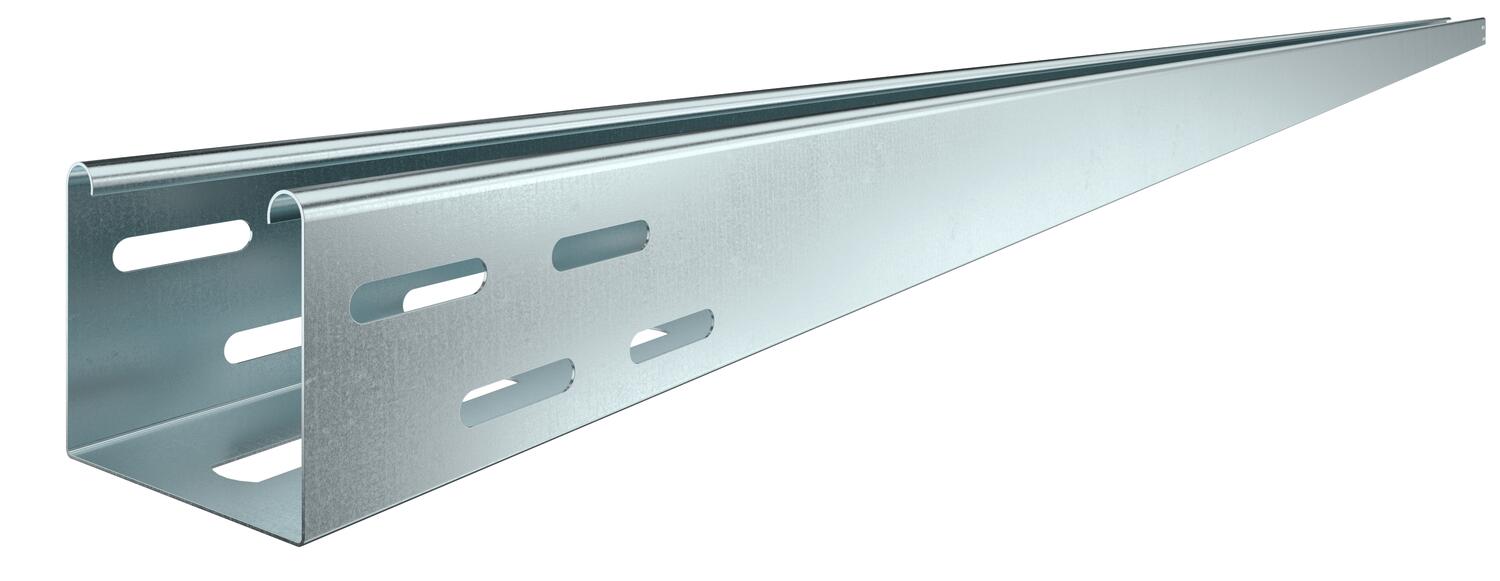

Fénycsőtartó-tálca lámpatestek rögzítésére és kábelek átvezetésére szolgáló perforált fenéklemezzel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
Felület	szalaghorganyzott
Hasznos keresztmetszet	42 cm²
hossz	6000 mm
lemezvastagság	0,75 mm
Magasság	60 mm

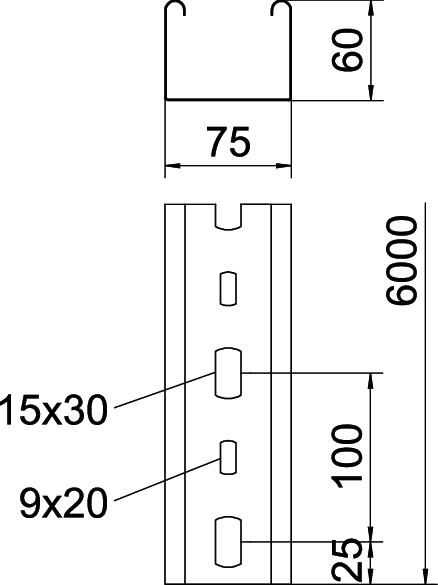

Méret	60x75x6000
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül

Rozsdamentes acél, maratott	nem
szélesség	75 mm
Szerelési perforálás a padlóban	igen
Szín	rozsdavörös
Támaszköz 1,5 m	0,8 kN/m
Támaszköz 2,0 m	0,55 kN/m
Támaszköz 2,5 m	0,35 kN/m
Támaszköz 3,0 m	0,25 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus

Műszaki adatok

LTR típusú armatúratartó-tálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	lemezvastagság	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LTR 3000 FS	3000 mm	75 mm	0,75 mm	acél	szalaghorganyzott	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	acél	szalaghorganyzott	6055812	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 075 FS	6052029	m	3 m
Hosszanti összekötő-készlet	RV 607 FS	6068150	Darab	10 Darab
Középpontosan függesztett tartó, FS	MAH LTR FS	6358810	Darab	25 Darab
