C-profilú rácsos kábeltálca, CGR 50 FT

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	50 mm

Huzalátmérő	4,5 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

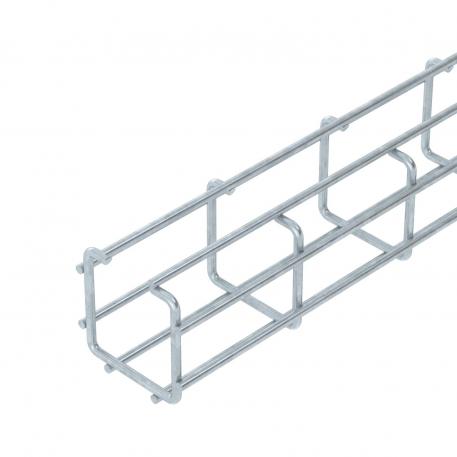

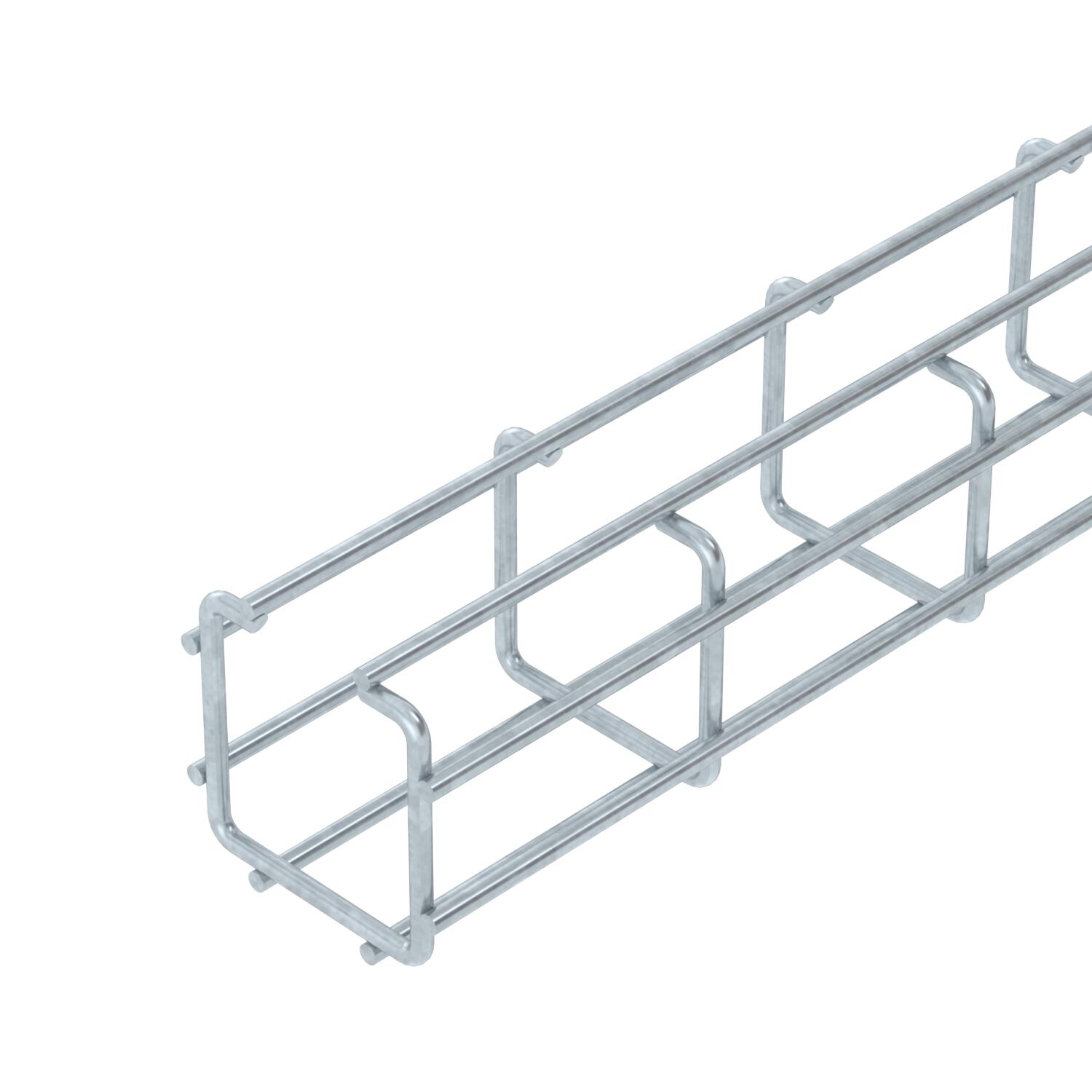

C-formájú rácsos kábeltálca ponthegesztett acélhuzalból 50 mm oldalmagassággal.
Mágneses árnyékoló csillapítás 15 dB

Műszaki adatok

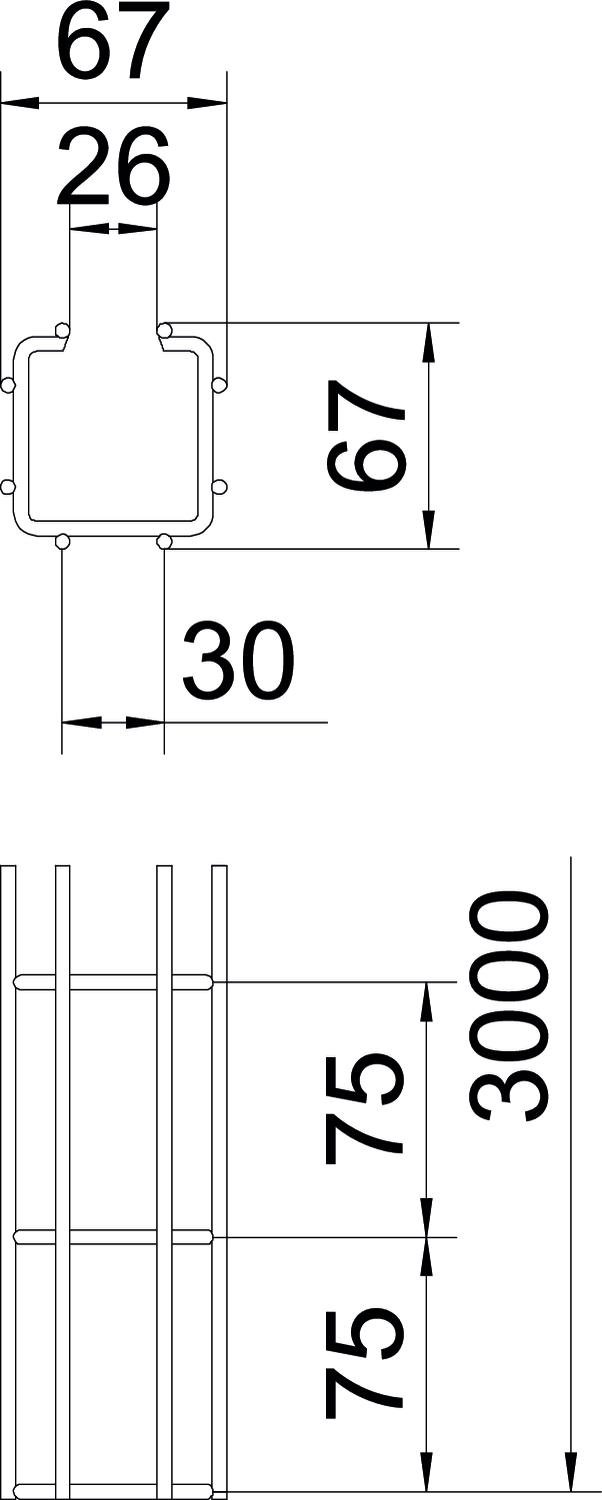

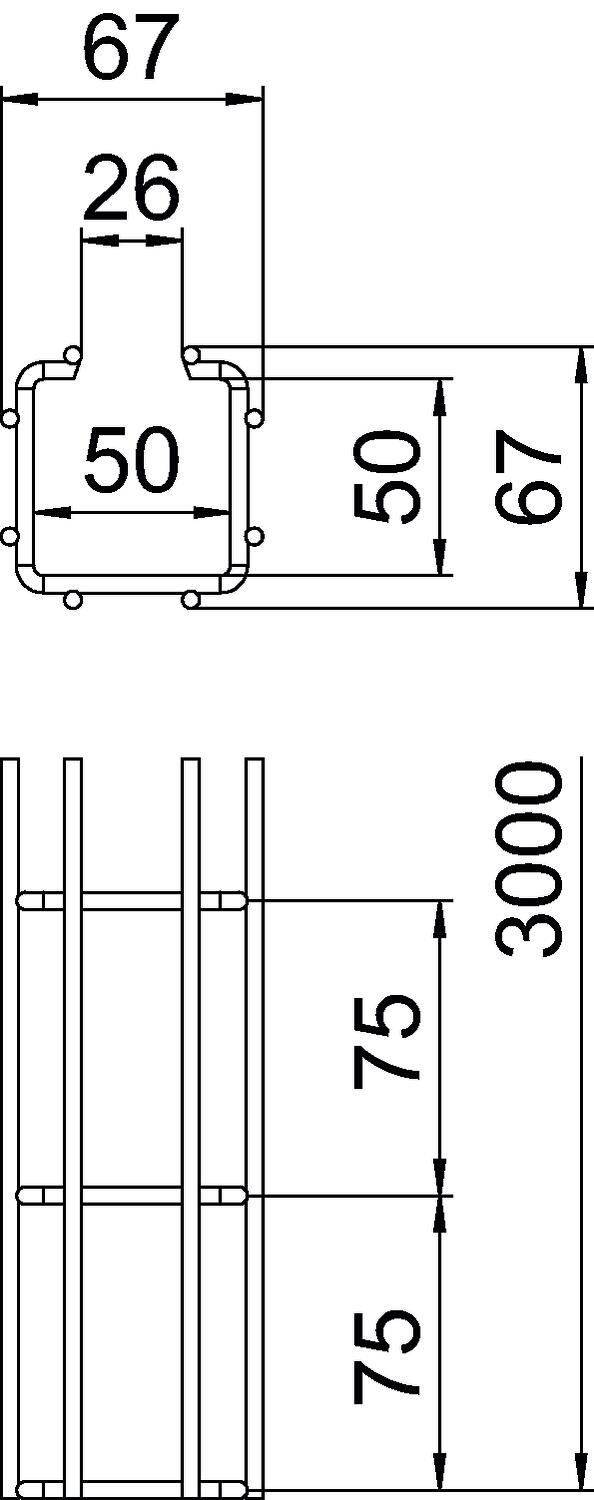

A méret	26 mm
Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	67 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	3,002 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
H méret	67 mm
Hasznos keresztmetszet	1300 mm²
Hasznos keresztmetszet	13 cm²
hossz	3000 mm
Huzalátmérő	4,5 mm
I1 méret	30 mm
Magasság	50 mm

Magasság	1,97 in
Méret	50x50x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül
Profilalak	C-alak
Rozsdamentes acél, maratott	nem
szélesség	50 mm
szélesség	1,97 in
Szín	rozsdavörös
Támaszköz 1,0 m	0,95 kN/m
Támaszköz 1,5 m	0,6 kN/m
Támaszköz 2,0 m	0,35 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nem	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	nem	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	nem	6017444	m	3 m

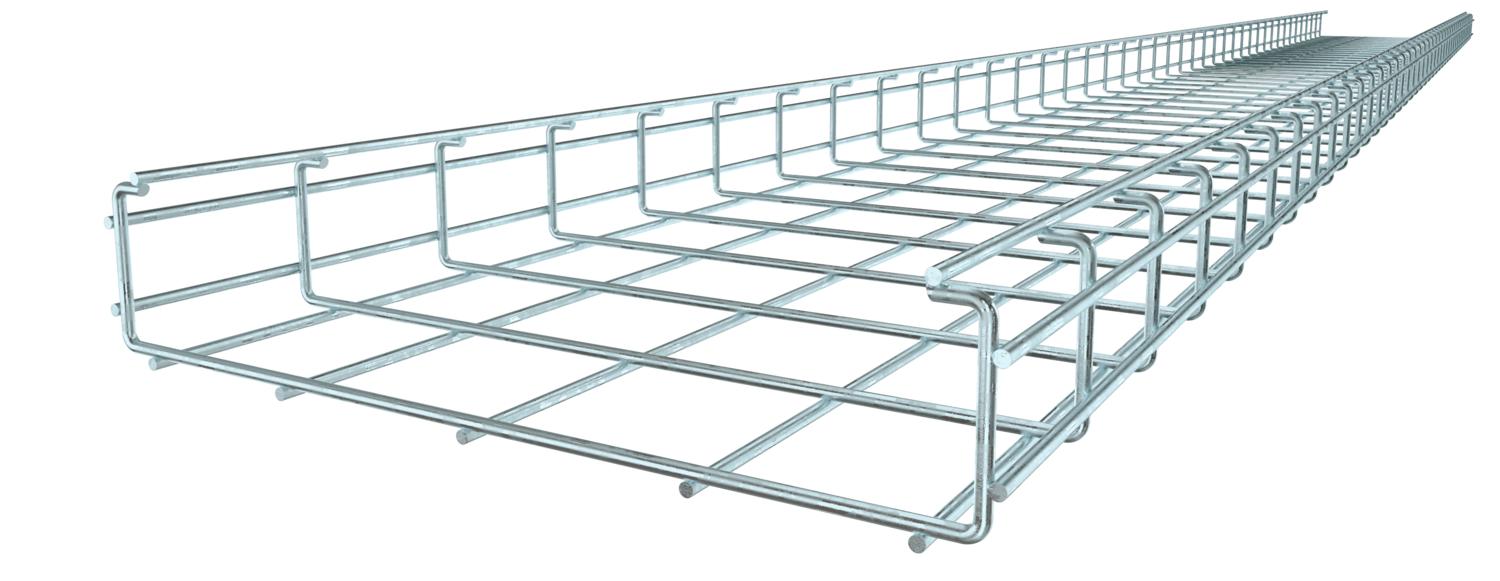

CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nem	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nem	6017460	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, FT	GSV 34 FT	6016634	Darab	20 Darab

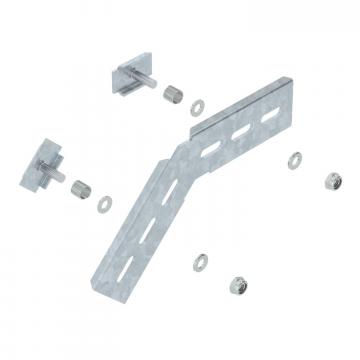

45°-os szerelőszeglet, FT	MW 45 SL10 FT	6017320	Darab	20 Darab

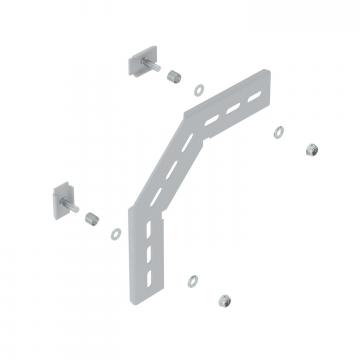

90°-os szerelőszeglet, FT	MW 90 SL17 FT	6017347	Darab	20 Darab
Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
Válaszfal, 30 DD	TSG 30 DD	6062314	m	3 m
