C-profilú rácsos kábeltálca, CGR 50 A2

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	50 mm

Huzalátmérő	4,5 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

Ponthegesztett acélhuzalból készült, 50 mm oldalmagasságú C-profilú rácsos kábeltálca.
Mágneses árnyékoló csillapítás 15 dB

Műszaki adatok

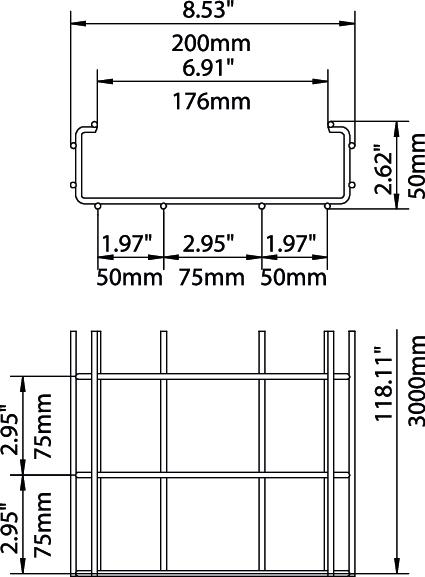

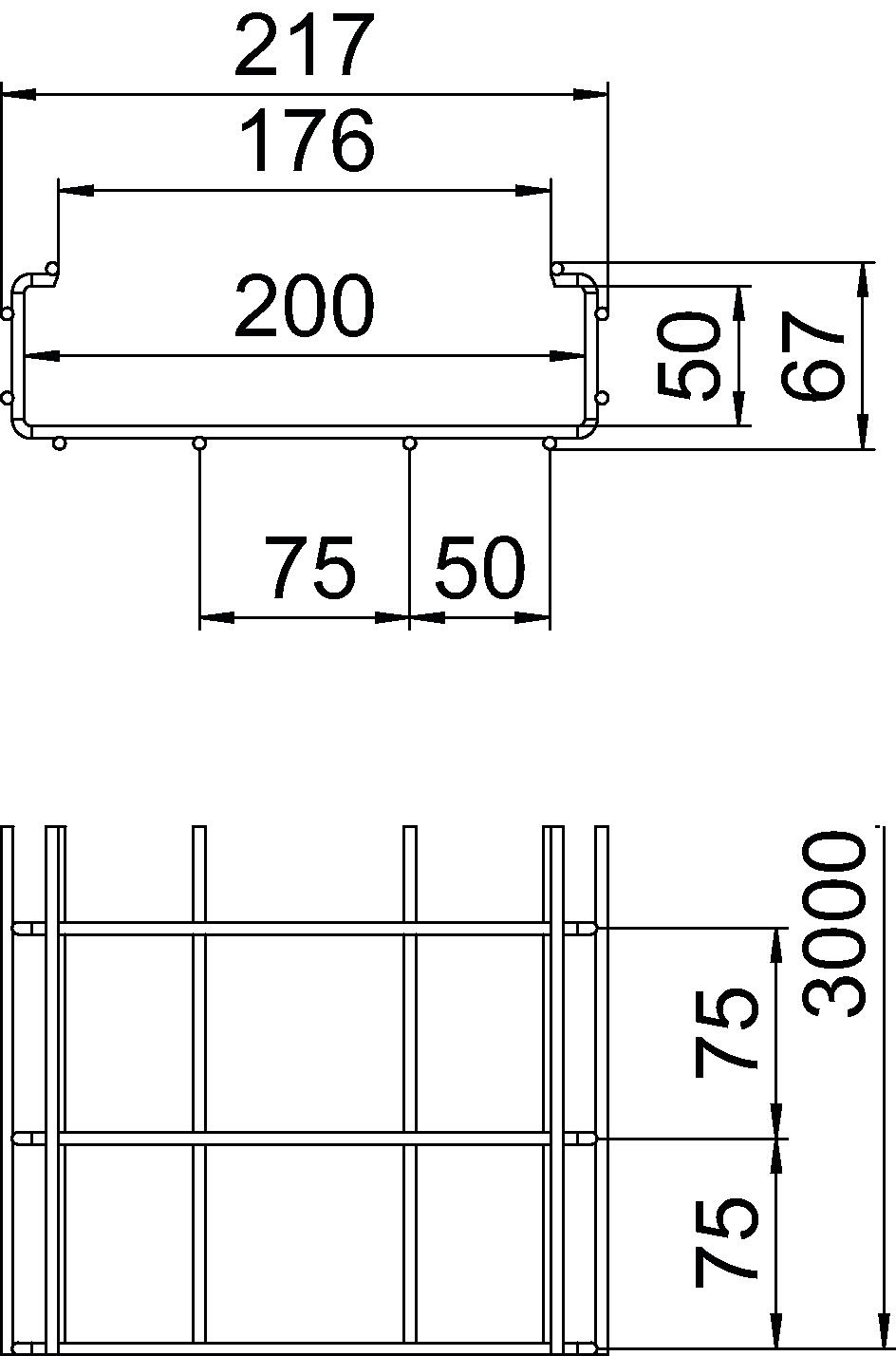

A méret	176 mm
Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	217 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	8,832 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
H méret	67 mm
Hasznos keresztmetszet	7400 mm²
Hasznos keresztmetszet	74 cm²
hossz	3000 mm
Huzalátmérő	4,5 mm
I1 méret	75 mm
L2 méret (mm)	50 mm
Magasság	50 mm

Magasság	1,97 in
Méret	50x200x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül
Profilalak	C-alak
Rozsdamentes acél, maratott	igen
szélesség	200 mm
szélesség	7,87 in
Szín	nemesacél
Támaszköz 1,0 m	1,1 kN/m
Támaszköz 1,5 m	0,7 kN/m
Támaszköz 2,0 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nem	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	nem	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	nem	6016251	m	3 m
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nem	6016253	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nem	6016255	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
90°-os szerelőszeglet, A2	MW 90 SL17 A2	6016278	Darab	20 Darab
Toldásponti összekötő	GSV 34 A2	6016642	Darab	20 Darab
45°-os szerelőszeglet, A2	MW 45 SL10 A2	6017339	Darab	20 Darab
Válaszfal, 30 A2	TSG 30 A2	6062052	m	3 m
Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
